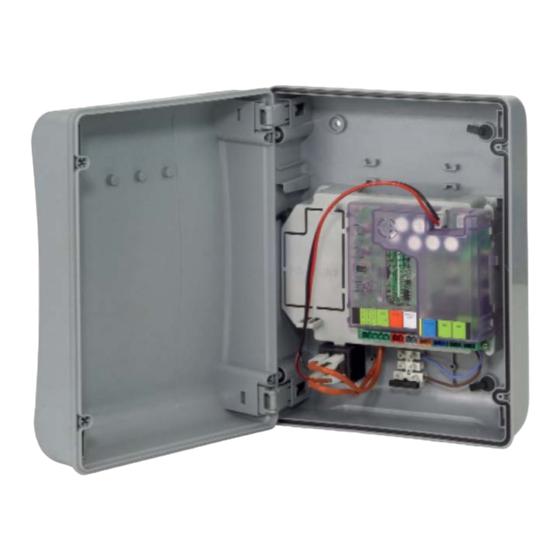

Programmierung E024S
Für Techniker
Detaillierte Informationen entnehmen Sie bitte der
Montageanleitung!
1

Werbung

loading

Verwandte Anleitungen für FAAC E024S

Inhaltszusammenfassung für FAAC E024S

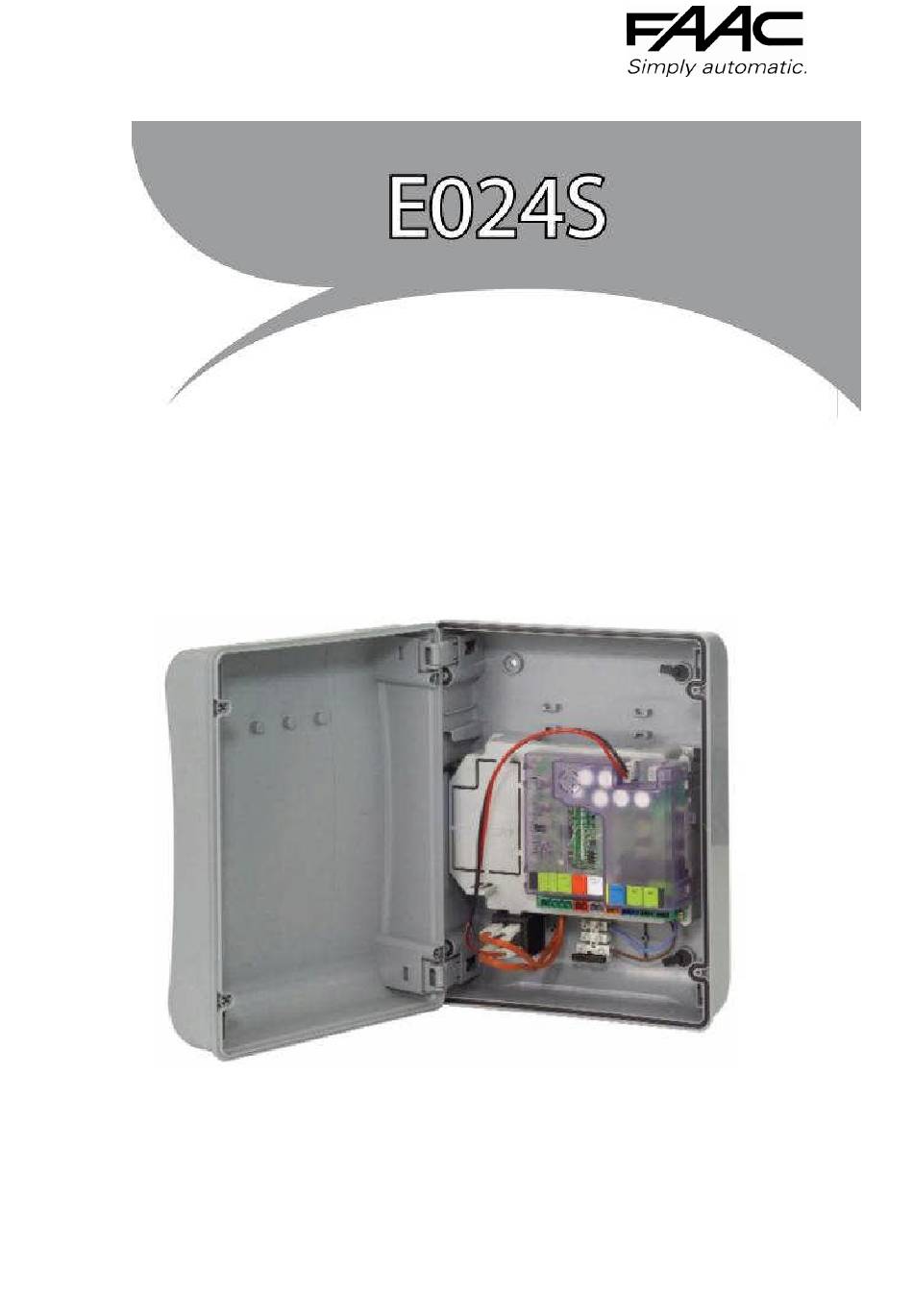

  • Seite 1 Programmierung E024S Für Techniker Detaillierte Informationen entnehmen Sie bitte der Montageanleitung!

  • Seite 2: Elektrische Anschlüsse Herstellen

    1. Überprüfung der Montagemaße (A/B) lt. Montageanleitung des Antriebs. 2. Interne mech. Endanschläge in den Antrieben 413/S418/770/391 für die Position AUF und ZU einstellen oder externe mech. Endanschläge positionieren: 3. Elektrische Anschlüsse herstellen: SPEED - Taste LOGIC - Taste SETUP - Taste Motor 1 öffnet immer zuerst Motor 2 öffnet immer verzögert Lichtschranke XP15B (Sender u.
  • Seite 3 4. Überprüfung der LED´s:  Nachdem alle Komponenten angeschlossen sind, und die Steuerung mit Spannung versorgt ist, müssen die LED´s STOP+BUS dauerhaft leuchten: Falls die BUS LED blinkt überprüfen Sie:  die Ausrichtung der Lichtschranken (im Lichtschrankenempfänger müssen zwei LED´s leuchten, im Sender eine LED).
  • Seite 4 6. SETUP: Es gibt zwei Arten des SETUPS: Mit dem automatischen SETUP werden Fahrweg und Bremspunkte (Softstop) sowie bei Automatikbetrieb eine feste Pausenzeit von 30 Sekunden voreingestellt. Die Pausenzeit für die Automatiklogik kann später im Menüpunkt 7 der 2. Programmierebene verändert werden. Mit dem manuellen SETUP werden die Bremspunkte (Softstoppunkte) und die für den Automatikbetrieb erforderliche Pausenzeit manuell mit Hilfe eines Impulsgebers (eingelernter Handsender, Schlüsseltaster) eingestellt.
  • Seite 5 Manuelles SETUP: - Die genannten Impulse sind in der Ausführung identisch und werden über Schlüsseltaster oder eingelernten Handsender abgegeben. - Bei Impulsen für die Bremsfahrt fährt der Antrieb immer bis zum Anschlag. 1. Beide Torflügel auf ca. 45° stellen und verriegeln. 2.
  • Seite 6 LOGIKEN: 1x Druck der LOGIC- Taste = 1 x Blinken der LED neben LOGIC- Taste Logik A = Automatik Automatischer Zulauf nach eingestellter Pausenzeit. Bei Fahrimpuls während der Öffnung hat dieser keine Wirkung. Bei Fahrimpuls während der Schließung fährt das Tor sofort wieder auf. 2x Druck LOGIC = 2 x Blinken der LED neben LOGIC- Taste Logik E = Halbautomatik.
  • Seite 7 Programmierung der 2. Ebene: Um die zweite Programmierebene aufzurufen oder zu verlassen, muss die SPEED- Taste 3 Sekunden lang gedrückt werden. Menü aufrufen = SETUP- LED’s an. Menü verlassen = SETUP- LED´s aus. Durch entsprechendes drücken der SPEED- Taste wird der Menüpunkt eingestellt. (1 x drücken = Menü...
  • Seite 8 Menü 7 = 7 x Blinken der SPEED- LED für „Pausenzeit“ Einstellbare Pausenzeit für den automatischen Zulauf. Pausenzeit durch drücken der LOGIK- Taste: SPEED- LED an LOGIC- Taste entsprechend der gewünschten Verzögerungszeit gedrückt halten, beim Loslassen der Taste wird die Zeit automatisch übernommen. ...
  • Seite 9  Kodierung von weiteren Handsendern  Die Tasten P1 und P2 am bereits funktionierenden Handsender gleichzeitig drücken. LED am Handsender beginnt zu blinken (ca. 10 Sekunden), dann sofort beide Tasten loslassen.  Am Handsender die Taste drücken und gedrückt halten die Sie übertragen möchten.
  • Seite 10  Adressieren der Buslichtschranke XP15 B und Verwendung des Adapters: An den Buslichtschranken einzustellen: BUS- Schnittstelle XIB: Lichtschrankenausgang „FSW- CLOSE“ wird an äußerer Klemme angeschlossen Lichtschrankenausgang „FSW- OPEN“ wird an innerer Klemme angeschlossen Nicht benötigter Eingang muß Gegen inuspol der Steuerung gebrückt werden! Anschluß...
