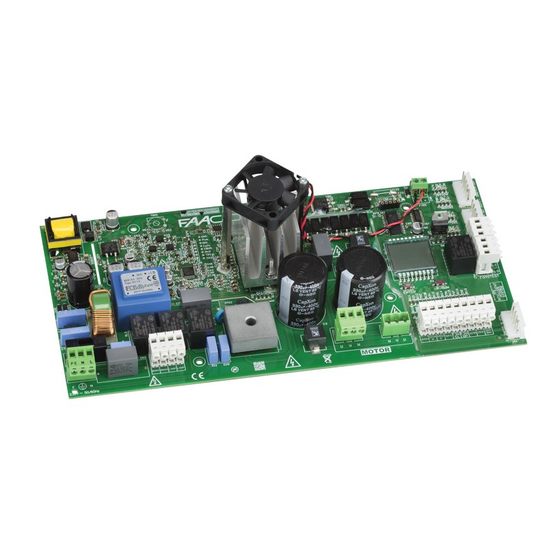

Kit E850S
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FAAC E850S

Inhaltszusammenfassung für FAAC E850S

  • Seite 1 Kit E850S...
  • Seite 2 Nessuna parte di questo manuale può essere riprodotta, archiviata, distribuita a terzi né altrimenti copiata, in qualsiasi formato e con qualsiasi mezzo, sia esso elettronico, meccanico o tramite fotocopia, senza il preventivo consenso scritto di FAAC S.p.A. Tutti i nomi e i marchi citati sono di proprietà dei rispettivi fabbricanti.

  • Seite 51: Eu-Konformitätserklärung

    4.5 Anschlüsse an die Karte E850S ....... . . 11...

  • Seite 52: Einführung In Die Gebrauchsanleitung

    Stolpergefahr durch Schwellen von mehr als 5 mm.  3 Symbole: Persönliche Schutzausrüstung Die persönliche Schutzausrüstung muss zum Schutz vor Gefahren getragen werden (z.B. Einklemmen, Schneiden, Abscheren ...): Es ist Pflicht, Arbeitshandschuhe zu tragen. Es ist Pflicht, Unfallschutzschuhe zu tragen. Kit E850S 532181 - Rev.A...

  • Seite 53: Bausatz E850S

    Aufsicht eines Erwachsenen, der für ihre Sicherheit haftet, erlaubt werden. 2.3 TECHNISCHE EIGENSCHAFTEN E850S umfasst: - die elektronische Karte E850S zur Steuerung des Getriebemotors C850 - ein neuer Halterahmen der Karte E850S - ein neues Anschlusskabel der integrierten Endschalter...
  • Seite 54 UP/DWN T10A MOTOR OPEN SX OPEN DX PE N L 230V~ 2  6 Technische Daten der Karte E850S E850S Klemmenleiste für Netzversorgung Netzversorgungsspannung 230 V~(+6% -10%) 50/60 Hz Klemmenleiste für Elektrobremse und Blinklampe Max. Leistung 18 W "...

  • Seite 55: Vorbereitungen

    6. Die Kabelführung des Elektromotors aufschrauben (7-3). Das Kabel des Elektromotors aus der Kabelführung herausziehen ( 7-4). 7. Die restlichen Kabel von der elektronischen Karte E850 tren- nen. Die Kabel aus der Kabelrinne herausziehen. 6  3 7 Kit E850S 532181 - Rev.A...

  • Seite 56: Den Originalrahmen Abmontieren

    2. Die Kabelführung der Endschalter aufschrauben (11 -2). 3. Die Kabelschuhe von den Mikroschaltern trenne und das Kabel der Endschalter aus der Kabelführung herausziehen (11 -3).  8 11  9  1 0 Kit E850S 532181 - Rev.A...

  • Seite 57: Installation

    2. Die Quetschkabelschuhe in die Kabelverschraubung des Elektro- motors einsetzen ( 1 6 ). 3. Die Quetschkabelschuhe gemäß dem folgendem Schema an den Elektromotor anschließen: Grau/Schwarz Blau 15 W1 Braun  1 2 16  1 3 17 Kit E850S 532181 - Rev.A...

  • Seite 58: Den Neuen Rahmen Montieren

    1. Den neuen Rahmen in derselben Position des alten Rahmens an 1. Die 7 Befestigungsschrauben der Plastikabdeckungen der Karte die Basis anlegen ( 1 9). E850S aufschrauben. Die Plastikabdeckungen entfernen (22). 2. Den neuen Rahmen mithilfe der im enthaltenen 2 Muttern, 2 2.

  • Seite 59: Anschlüsse An Die Karte E850S

    4.5 ANSCHLÜSSE AN DIE KARTE E850S ELEKTROBREMSE 1. Das Kabel der Elektrobremse an die Kabelschelle am Rahmen befestigen (2 8-1). ENDSCHALTER 2. Die Kabelverschraubungsdichtung durchbohren. Das Kabel der 1. Das Kabel der Endschalter an die Kabelschellen am Rahmen befestigen ( 23-1).
  • Seite 60 2. Die in J3 oder J4 eingesetzte dreipolige Klemme entnehmen.   Wird ein Empfänger von Faac Modell RP verwendet, empfiehlt es sich die 3. Die Kabel des Motors an die dreipolige Klemme anschließen und entsprechende externe Antenne zu installieren, um eine angemessene dabei die in 31 angegebenen Farben beachten.

  • Seite 61: Steuergeräte

    NC), der zur Unterbrechung der Versorgung verwendet werden soll. 39 zeigt den Anschluss eines einzelnen Paares oder zweier Fotozel- lenpaare (Reihenschaltung) an. Werden in dieser Konfiguration einer oder mehrere SAFE, FSW OP Eingänge nicht verwendet, mit NC von J6 überbrücken. Kit E850S 532181 - Rev.A...

  • Seite 62: Netzversorgung Und Erdung

    1. Überprüfen, ob das Motorkabel und das Kabel der Endschalter in den richtigen Steckern gemäß der Öffnungsrichtung des Tors eingesteckt sind. 2. Die Hochspannungsabdeckung auf die Karte E850S montieren und diese mit den 4 zuvor aufbewahrten Schrauben befestigen (41). 3. Überprüfen, dass der C850 entsperrt ist (§ 5.1).

  • Seite 63: Die Endschalter Einstellen

    8. Mit einem Schraubenzieher die Schraube Nummer 2 im Uhrzei- gersinn drehen, bis der Nocken den Mikroschalter aktiviert, wie in 5 0. Bei Aktivierung des Mikroschalters schaltet sich die LED DL5 (OP) aus. 2 -OP -  50 Kit E850S 532181 - Rev.A...

  • Seite 64: Öffnung Nach Rechts

    LED DL5 (OP) aus. 3 - OP -  54 Die zentrale Schraube der Endschalter festziehen ( 5 5). Den Deckel der Endschalter mithilfe der zuvor aufbewahrten Schrau- ben wieder montieren ( 5 6). 55 56 Kit E850S 532181 - Rev.A...

  • Seite 65: Programmierung

    (während der Öffnung wird der Befehl OPEN A ausgeführt) aktiviert (während der Öffnung wird der Befehl OPEN igno- riert) Maximale Öffnungsgeschwindigkeit 10 m/min 20 m/min 30 m/min 40 m/min Maximale Schließgeschwindigkeit 10 m/min 20 m/min 30 m/min 40 m/min Kit E850S 532181 - Rev.A...

  • Seite 66: Inbetriebnahme

    überprüft haben. DL7 R.OP Verlangsamung in Öffnungsphase frei belegt DL8 R.CL Verlangsamung in Schließphase frei belegt 1. Die Niederspannungsabdeckung auf die Karte E850S montieren DL9 OPEN Eingang OPEN aktiv nicht aktiv und diese mit den 3 zuvor aufbewahrten Schrauben befestigen (...
