Inhaltszusammenfassung für FAAC E024

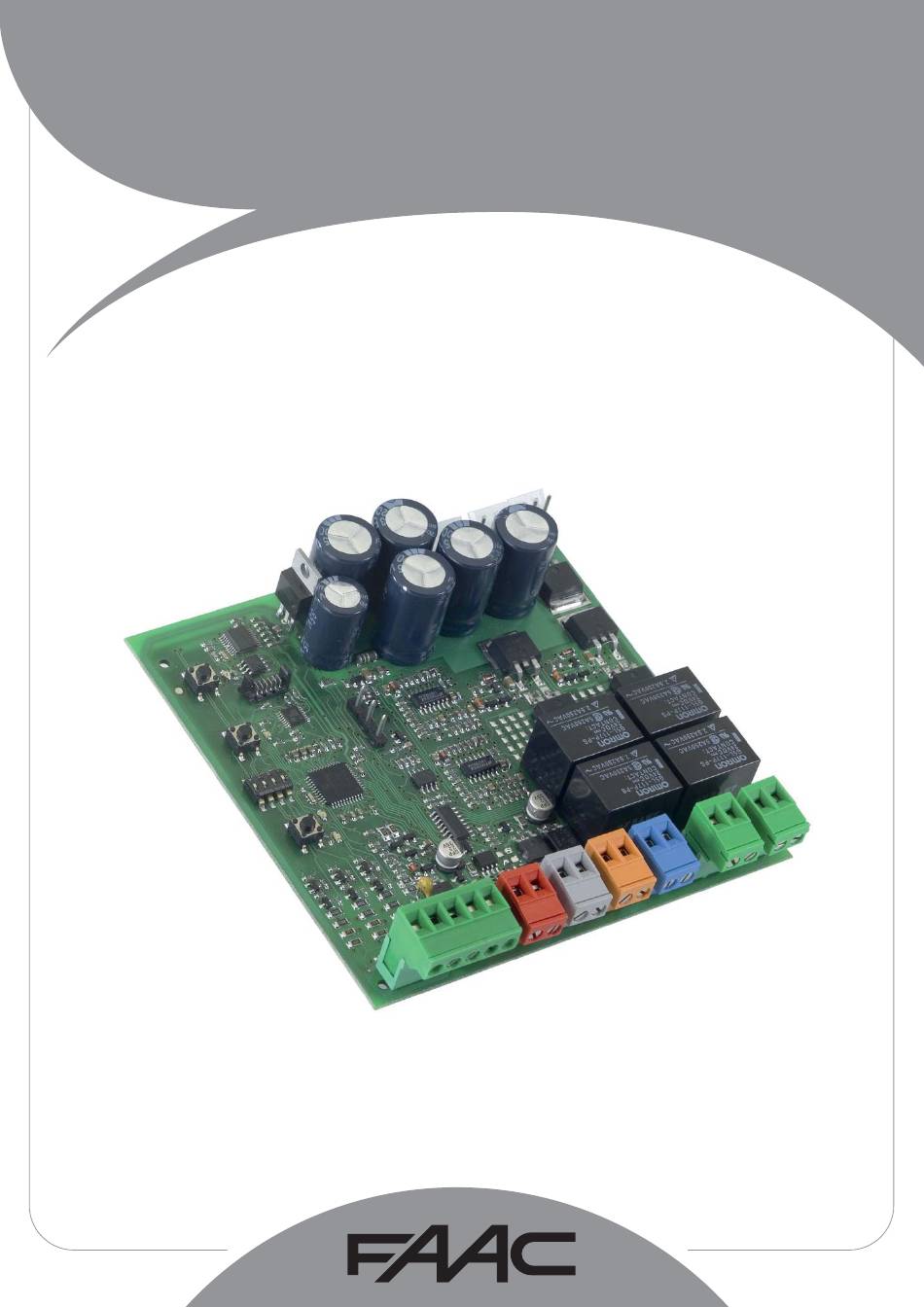

- Seite 1 E024 E024...
-
Seite 2: Inhaltsverzeichnis
FAAC S.p.A. Adresse: Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIEN erklärt, dass: die elektronische Karte Mod. E024, • den wesentlichen Sicherheitsbestimmungen der folgenden EWG-Richtlinien entspricht: 73/23/EWG und nachträgliche Änderung 93/68/EWG 89/336/EWG und nachträgliche Änderung 92/31/EWG und 93/68/EWG Zusätzliche Anmerkungen:... -
Seite 3: Hinweise

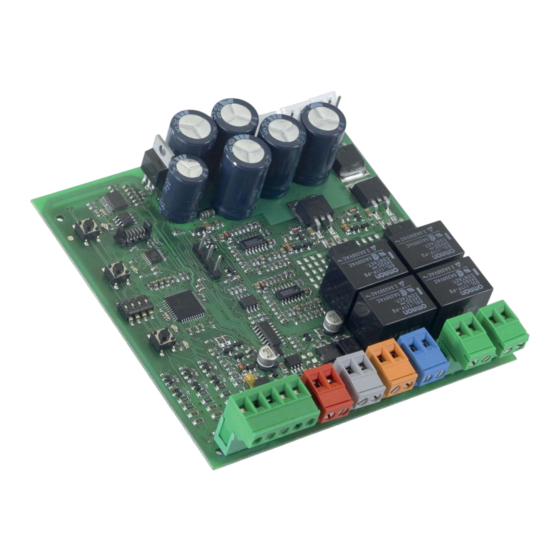

ELEKTRONISCHES STEUERGERÄT E024 HINWEISE Vor Arbeiten am elektronischen Steuergerät (Anschlüsse, Wartung usw.) stets die Stromzufuhr unterbrechen. - Vor der Anlage einen thermomagnetischen Fehlerstrom-Schutzschalter mit entsprechender Auslöseschwelle einbauen. - Die Versorgungskabel stets von den Steuer- und Sicherheitskabeln (Taste, Empfänger, Fotozellen usw.) trennen. -
Seite 4: Technische Daten
3.2 BESCHREIBUNG DER KLEMMENLEISTEN 3 TECHNISCHE DATEN Versorgungsspannung 230Vac (+6% -10%) - 50Hz Klemme und/oder Angeschlossene Beschreibung Klemmenleiste Vorrichtung Leistungsaufnahme +24V Zubehörversorgung Max. Last Motor 150W x 2 Max. Stromstärke Zubehör Minuspol 100 mA (+24v) Vorrichtung mit Vorrichtung mit Max. Stromstärke BUS- 400 mA Ruhekontakt, die die Ruhekontakt, die die... -
Seite 5: Inbetriebnahme
6.4 LERNVERFAHREN DER BETRIEBSZEITEN – SETUP INBETRIEBNAHME 6.1 ÜBERPRÜFUNG DER LED Vor der Ausführung von Bewegungen muss ein SETUP-Zyklus gefahren werden. Die unten aufgeführte Tabelle zeigt den Zustand der LED in Bezug auf den Zustand der Eingänge (fett gedruckt ist der Zustand der Während des SETUP-Vorgangs dürfen die Foto- Automation geschlossen in Ruhestellung). -
Seite 6: Einbau Des Bus-Zubehörs
Wenn die NIEDRIGE Schubkraft eingestellt wurde, etwa 5 Sekunden lang abwarten und sicherstellen, dass die Blinkleuchte erlischt. Wenn die Logik A ausgewählt wurde, beginnt die Karte mit der Zählung der Pausenzeit (max. 10 Minuten). Nach dem gewünschten Zeitraum einen OPEN-Impuls senden, damit der Vorgang weitergeführt wird. -
Seite 7: Einspeicherung Des Bus-Zubehörs
EINSPEICHERUNG DES BUS-ZUBEHÖRS Jederzeit können der Anlage BUS-Fotozellen hinzugefügt werden, und zwar einfach durch deren Einspeicherung auf der Karte entsprechend dem nachfolgend beschriebenen Verfahren: Das Zubehör einbauen und mit der gewünschten Adresse programmieren (siehe Abschnitt 7.1). Die Stromzufuhr zur Karte unterbrechen. Die beiden Kabel der Zubehörteile an die rote Klemenleiste J10 anschließen (die Polarität ist nicht zu berücksichtigen). -
Seite 8: Einspeicherung Der Lc-Funksteuerungen (Nur Für Einige Märkte)
Die Taste der eingespeicherten Funksteuerung kurz Zeichen für die erfolgte Einspeicherung. Dann blinkt sie hintereinander 2 Mal drücken. weitere 5 Sekunden lang und während dieser Zeit können weitere Funksteuerungen eingespeichert werden. Am Ende Die Automation führt einen Öffnungszyklus aus. des Vorgangs erlischt sie. Sicherstellen, dass die Automation nicht von Personen oder Dingen behindert wird. -
Seite 9: Tabelle Der Betriebslogiken
11 TABELLE DER BETRIEBSLOGIKEN... - Seite 10 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
