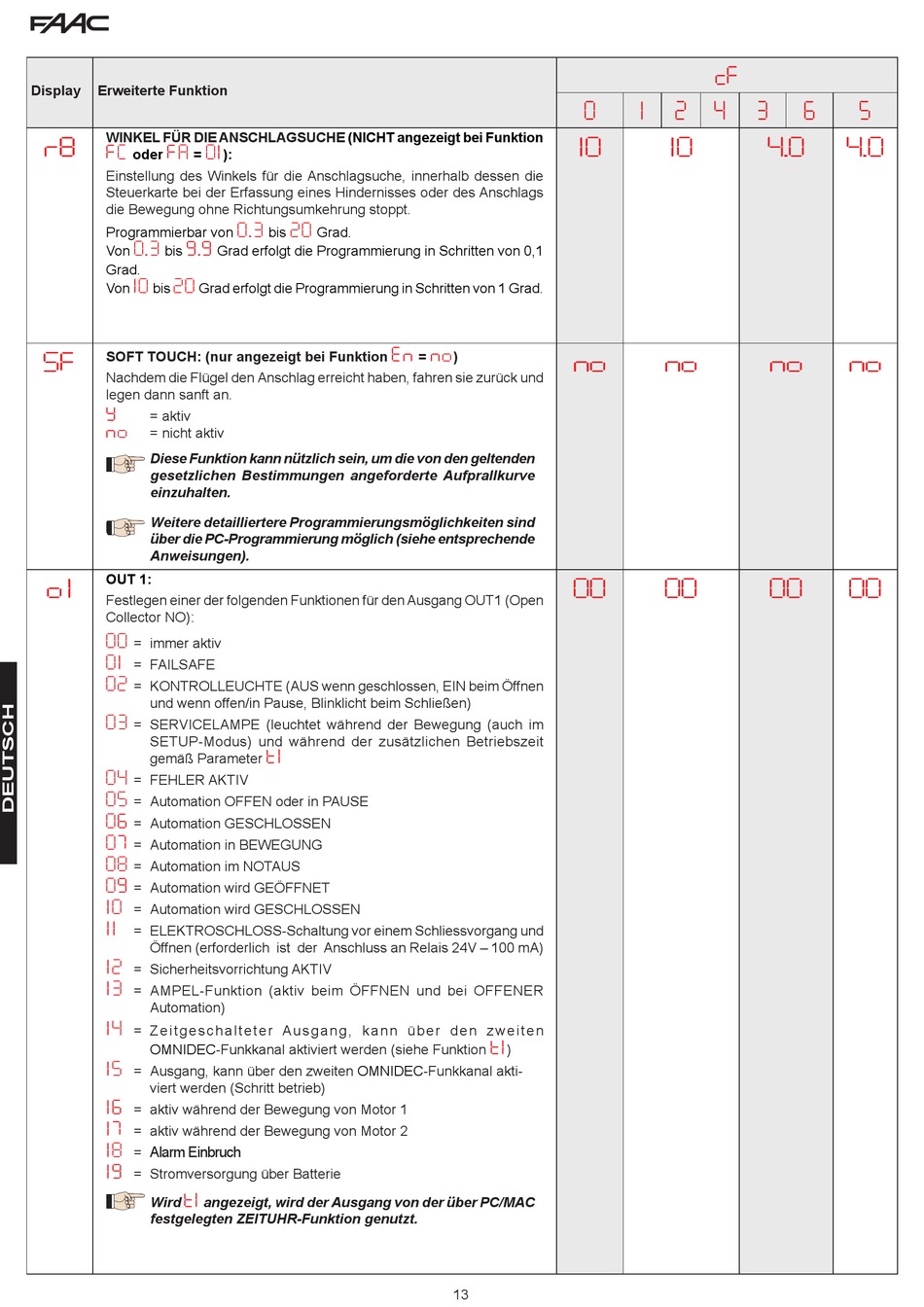

Display
Erweiterte Funktion
WINKEL FÜR DIE ANSCHLAGSUCHE
rB
FC
FA
oder
=
Einstellung des Winkels für die Anschlagsuche, innerhalb dessen die
Steuerkarte bei der Erfassung eines Hindernisses oder des Anschlags
die Bewegung ohne Richtungsumkehrung stoppt.
Programmierbar von
0.3
9.9
Von
bis
Grad.
10
20
Von
bis
Grad erfolgt die Programmierung in Schritten von 1 Grad.
SF
SOFT TOUCH: (nur angezeigt bei Funktion
Nachdem die Flügel den Anschlag erreicht haben, fahren sie zurück und
legen dann sanft an.
Y
= aktiv
no
= nicht aktiv
Diese Funktion kann nützlich sein, um die von den geltenden
gesetzlichen Bestimmungen angeforderte Aufprallkurve
einzuhalten.
Weitere detailliertere Programmierungsmöglichkeiten sind
über die PC-Programmierung möglich (siehe entsprechende
Anweisungen).
OUT
1:
o 1
Festlegen einer der folgenden Funktionen für den Ausgang OUT1 (Open
Collector NO):
00
= immer aktiv
01
= FAILSAFE
02
= KONTROLLEUCHTE (AUS wenn geschlossen, EIN beim Öffnen
und wenn offen/in Pause, Blinklicht beim Schließen)
03
= SERVICELAMPE (leuchtet während der Bewegung (auch im
SETUP-Modus) und während der zusätzlichen Betriebszeit
gemäß Parameter
04
= FEHLER AKTIV
05
= Automation OFFEN oder in PAUSE
06
= Automation GESCHLOSSEN
07
= Automation in BEWEGUNG
08
= Automation im NOTAUS
09
= Automation wird GEÖFFNET
10
= Automation wird GESCHLOSSEN
11
= ELEKTROSCHLOSS-Schaltung vor einem Schliessvorgang und
Öffnen (erforderlich ist der Anschluss an Relais 24V – 100 mA)
12
= Sicherheitsvorrichtung AKTIV
13
= AMPEL-Funktion (aktiv beim ÖFFNEN und bei OFFENER
Automation)
14
= Z e i t g e s c h a l t e t e r A u s g a n g , k a n n ü b e r d e n z w e i t e n
OMNIDEC-Funkkanal aktiviert werden (siehe Funktion
15
= Ausgang, kann über den zweiten OMNIDEC-Funkkanal akti-
viert werden (Schritt betrieb)
16
= aktiv während der Bewegung von Motor 1
17
= aktiv während der Bewegung von Motor 2
18
=
Alarm Einbruch
19
= Stromversorgung über Batterie
t1
Wird
angezeigt, wird der Ausgang von der über PC/MAC
festgelegten ZEITUHR-Funktion genutzt.
(NICHT angezeigt bei Funktion
01
):
0.3
20
bis
Grad.
Grad erfolgt die Programmierung in Schritten von 0,1
t1
En
no
=
)
t1
)
13
cF
0
1
2 4
10
10
no
no
00
00
3
6
5
4.0
4.0
no
no
00
00
