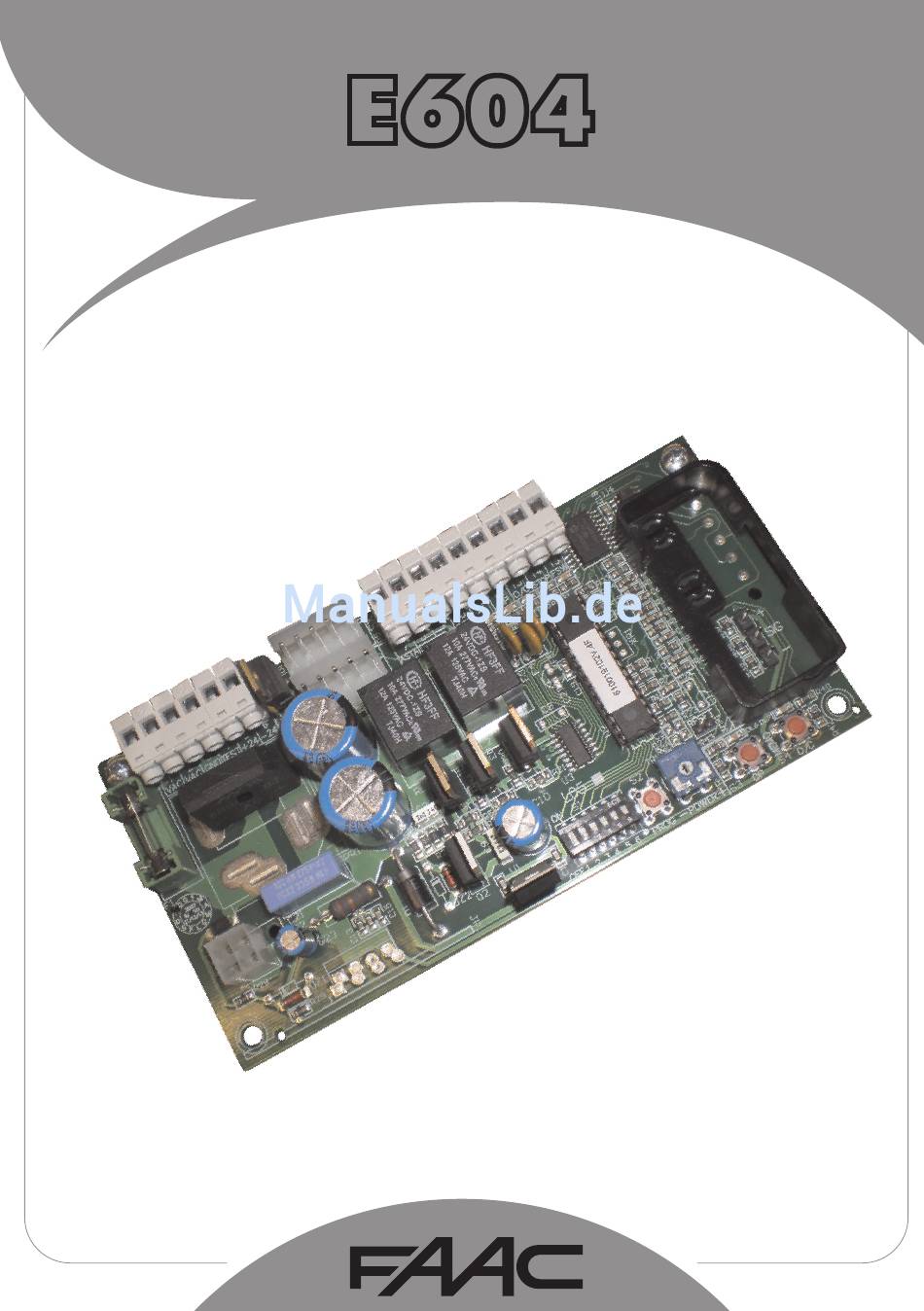

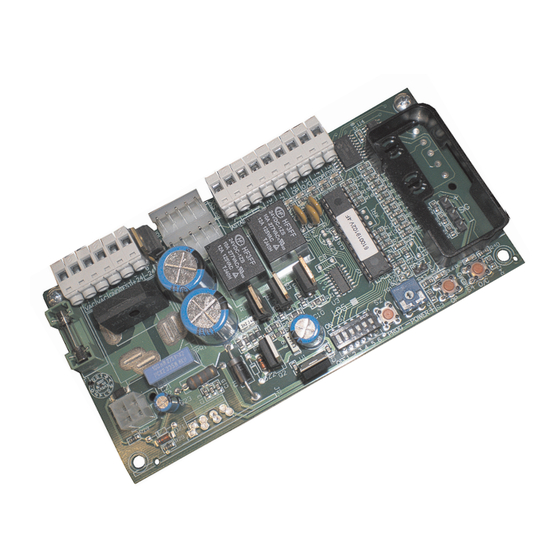

- Seite 1 E604...
- Seite 2 L’utilisateur doit s’abstenir de toute tentative de réparation ou d’intervention et doit FAAC declines all liability caused by improper use or use other than that for which the s’adresser uniquement et exclusivement au personnel qualifié FAAC ou aux centres automated system was intended.
- Seite 3 E604 Pag. Pag. Immagini - Images - Images - Imágenes - Bilder - Afbeeldingen Immagini - Images - Images - Imágenes - Bilder - Afbeeldingen Fig. 1 Fig. 2 Fig. ...
- Seite 4 Pag. 4 Pag. 4 E604 Immagini - Images - Images - Imágenes - Bilder - Afbeeldingen Immagini - Images - Images - Imágenes - Bilder - Afbeeldingen...
-
Seite 5: Inhaltsverzeichnis
• 2006/95/EG Niederspannungsrichtlinie. • 2004/108/EG Richtlinie zur elektromagnetischen verträglichkeit. Zusätzliche Anmerkungen: Dieses Produkt wurde in einer typischen, homogenen Konfiguration getestet (alle von FAAC S.p.A. hergestellten Produkte). Bologna, 30. Dezember 2009 Geschäftsführer A. Marcellan Hinweise zu den Anleitungen Vor der Installation des Produkts sind die Installationsanweisungen vollständig zu lesen. -
Seite 6: Beschreibung
Leitfaden für den Installateur 1. BESCHREIBUNG Wir danken Ihnen für den Kauf unseres Produkts. FAAC ist sicher, dass dieses Produkt Ihnen alle für Ihren Einsatz erforderlichen Leistungen zur Verfügung stellt. Unsere Produkte sind das Ergebnis unserer mehrjährigen Erfahrung im Bereich Automationssysteme. -
Seite 7: Beschreibung Der Anschlüsse
E604 Pagina 9 Leitfaden für den Installateur BAUTEILE BAUTEILE Taste Einspeicherung OPEN-Kanal LED Signalisierung OPEN/CLOSE-Kontakt 5. BESCHREIBUNG DER ANSCHLÜSSE 5.1. KLEMMENLEISTE CN1 (Abb. 2) 5.1.1. v ersorgung Klemmen „1 & 2”: An diese Klemmen die Drähte der Sekundärwicklung des Toroid-Transformators anschließen. -
Seite 8: Anschluss Des Motors
Pagina 40 E604 Leitfaden für den Installateur 5.2.6. o lose Klemmen „10 & 1”. Arbeitskontakt. Einen beliebigen Impulsgeber (Taste, Schlüsselschalter usw.) zwischen diesen beiden Klemmen anschließen, der bei Schließen des Kontakts einen Öffnungs- und/oder einen Schließvorgang der Stange bewirken muss. Das Verhalten dieses Eingangs wird über den Dip-Switch 2 (siehe Abschnitt 6) bestimmt. -
Seite 9: Funktion Stange Offen
E604 Pagina 41 Leitfaden für den Installateur Kondominium Logic: Hier können Sie aktivieren den Pool. Bei Aktivierung dieser Funktion während der Eröffnung Betrieb der Bar, ignoriert das Steuergerät keine Befehle OPEN oder OPEN / CLOSE Steuerungslogik Mehrfamilienhausfunktion aktiv Steuerungslogik Mehrfamilienhausfunktion nicht aktiv... -
Seite 10: Einspeicherung Der Funksteuerungen Mit Slh Seite
Pagina 42 E604 Leitfaden für den Installateur Die LED auf der Steuereinheit leuchtet mit Dauerlicht etwa eine Sekunde als Zeichen für die erfolgte Einspeicherung der Funksteuerung auf. Dann blinkt sie wieder. Für das Hinzufügen weiterer Funksteuerungen muss dieselbe in Punkt 1 verwendete Kombination ON-OFF eingestellt werden. -
Seite 11: Empfindlichkeit Bei Der Hinderniserfassung
E604 Pagina 4 Leitfaden für den Installateur Dieser Vorgang ist nicht reversibel und alle sowohl dem OPEN-Impuls als auch dem OPEN/CLOSE-Impuls zugeordneten Funksteuerungen werden gelöscht. 8. EMPFINDLICHKEIT BEI DER HINDERNISERFASSUNG Dank der Einrichtung zur Hinderniserfassung kann die Steuereinheit während der Bewegung der Stange Hindernisse erfassen. Da es sich um eine elektronische Einrichtung handelt, wird ihre Betriebsweise im Laufe der Zeit konstant beibehalten und ändert sich nicht. -
Seite 12: Steuerungslogiken
Pagina 44 E604 Leitfaden für den Installateur 11. STEUERUNGSLOGIKEN STEUERUNGSLOGIK A (Automatikbetrieb) DIP-SWITCH 1=ON / DIP-SWITCH =OFF EINGÄNGE ZUSTAND OPEN / CLOSE FOTOZELLEN OPEN CLOSE STOP DIP-SWITCH DIP-SWITCH DIP-SWITCH DIP-SWITCH SCHRANKE 2=ON 2=OFF 6=OFF 6=ON öffnet und öffnet und öffnet und keine Aus- schließt nach... -
Seite 13: Entsorgung
E604 Pagina 45 Leitfaden für den Installateur STEUERUNGSLOGIK C (Mehrfamilienhausfunktion) DIP-SWITCH 1=ON / DIP-SWITCH =ON EINGÄNGE ZUSTAND OPEN / CLOSE FOTOZELLEN OPEN CLOSE STOP DIP-SWITCH DIP-SWITCH DIP-SWITCH DIP-SWITCH SCHRANKE 2=ON 2=OFF 6=OFF 6=ON öffnet und öffnet und öffnet und keine Aus- schließt nach... - Seite 14 FAAC is niet aansprakelijk als de regels der goede techniek niet in acht genomen zijn bij de bouw van het sluitwerk dat gemotoriseerd moet worden, noch voor vervormingen die DEUTSCH zouden kunnen ontstaan bij het gebruik.
- Seite 16 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
