Ontvanger bevestigen aan...

Universele klem

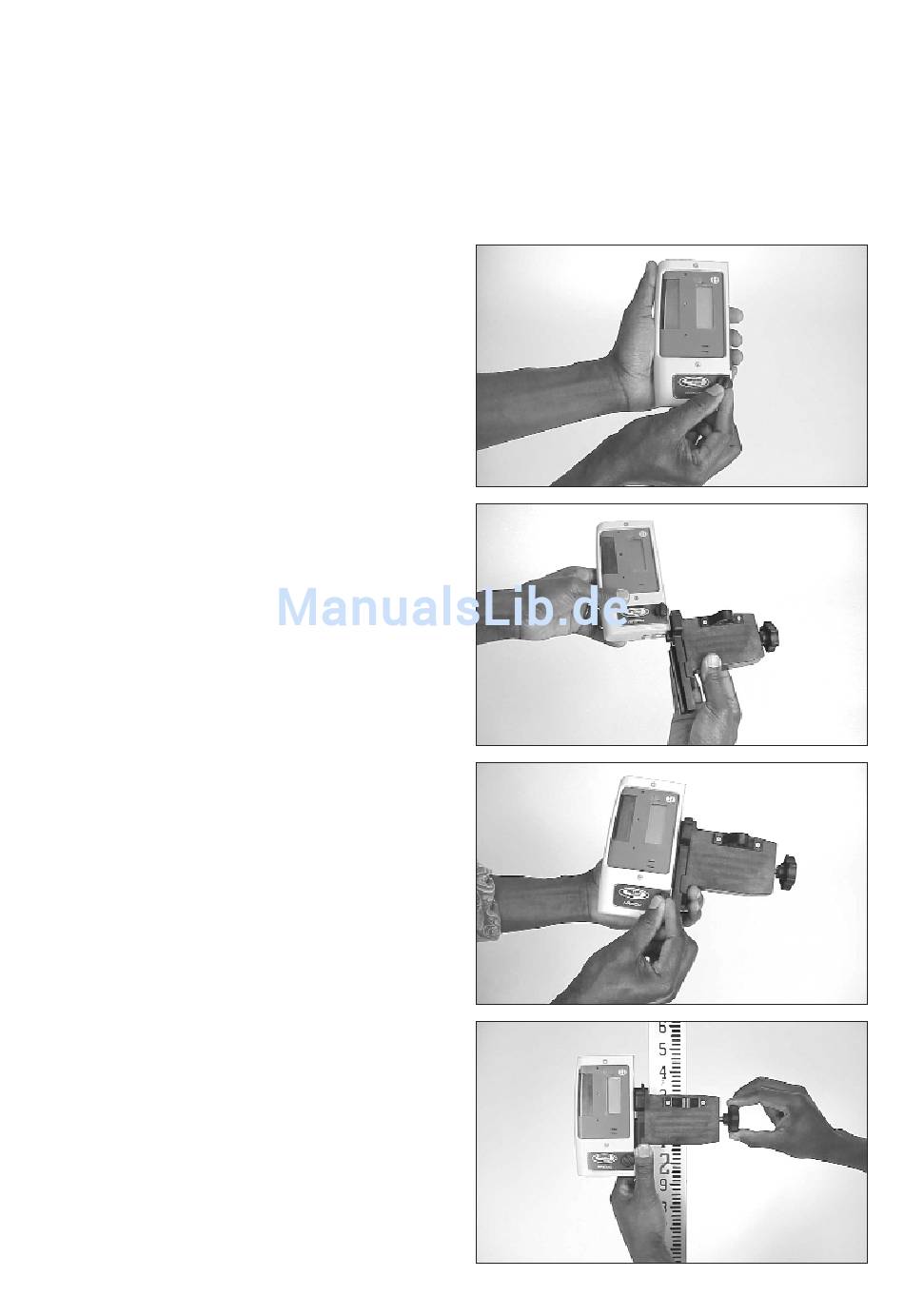

De universele klem wordt aan de ontvanger bevestigd, zodat de ontvanger met een
meetlat of stok kan worden gebruikt.
1. Knop op batterijenhouder linksom
draaien om het deksel los te maken.
2. Inkeping in de ontvanger over de lip
van de klem schuiven, totdat hij de
eindaanslag bereikt.
3. Knop op batterijenhouder rechtsom
www.kreitel-vermessungsgeraete.de
draaien om de ontvanger stevig
te bevestigen.
4. Om de klem aan een meetlat/stok te
bevestigen, de klauwschroef linksom
draaien om de klauwen van de klem
te openen.
5. Schuif de klem op de meetlat/stok.
6. De klauwschroef rechtsom draaien,
om de klem stevig aan de meetlat/stok
te bevestigen.
NB: de waterpas op de klem kan
van boven of van onderen worden
bekeken, om te controleren of de
meetlat/stok loodrecht staat.
