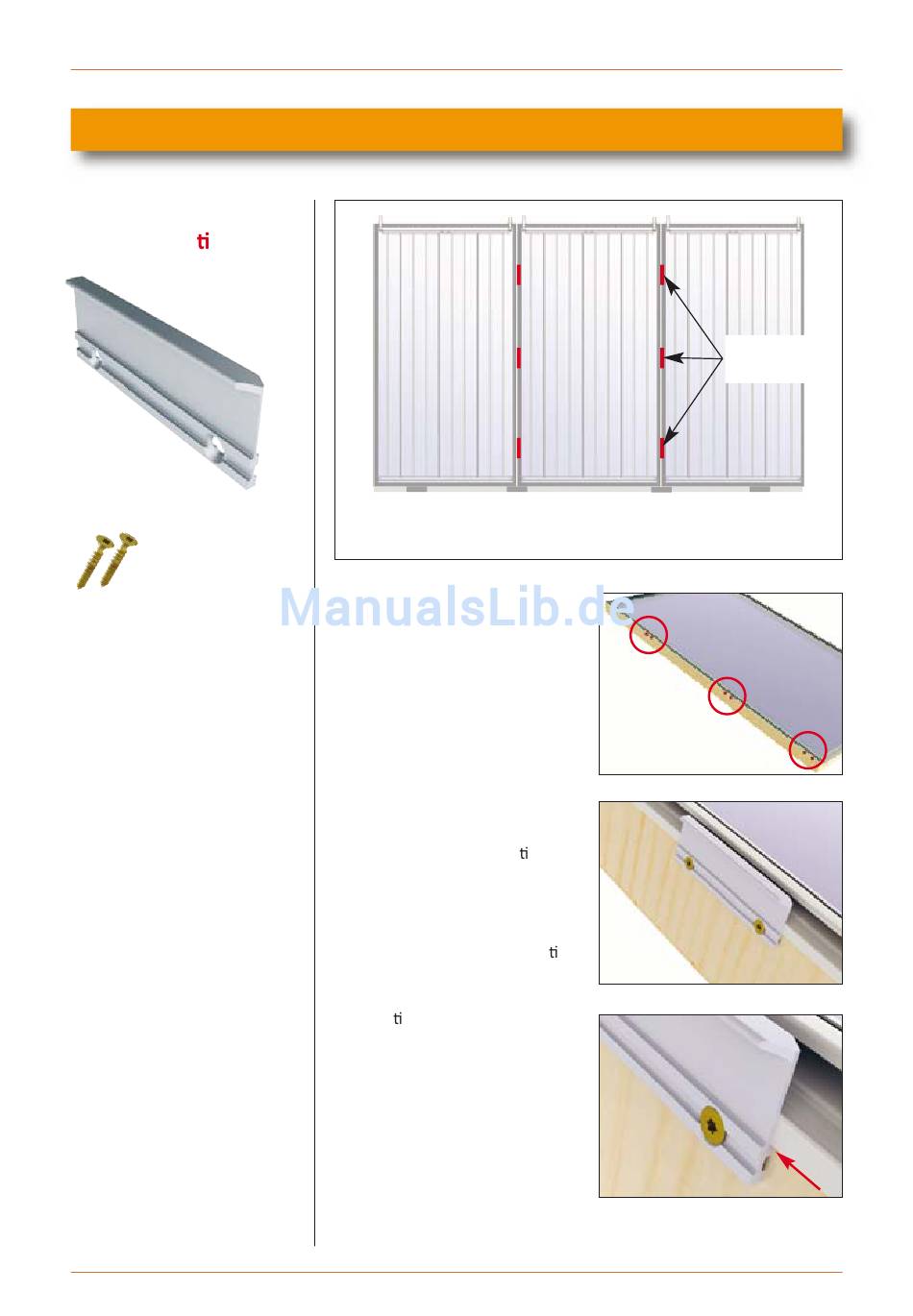

MONTAGEANLEITUNG
[2] Montage der Abdeckleistenhalter
Diese Teile
werden benö gt:
Abdeckleistenhalter
Torxschrauben 4,5 x 30
© Solarbayer GmbH [23.12]
An jedem Stoß zwischen zwei Kollektoren werden am je‐
weils rechten Kollektor drei Abdeckleistenhalter mon‐
1
Jeweils auf der linken Seitenwand
des Kollektors befinden sich die
Markierungen
für die Montage
der Abdeckleistenhalter.
2
Die Abdeckleistenhalter mit den
Kollektorschrauben so mon eren,
dass die konisch angeschliffene
Seite der Abdeckleistenhalter zur
Kollektorunterseite zeigt.
Die Abdeckleistenhalter so mon e‐
ren, dass die Punkte mit den Boh‐
rungen der Abdeckleistenhalter
übereins mmen.
Absatz der Abdeckleistenhalter
an den Absatz des Kollektors an‐
schlagen und Schrauben festziehen.
Indachkollektoren PremiumFlair
Abdeckleisten‐
halter
9
