MONTAGEANLEITUNG
Hinweise zur Verrohrung
Vor‐ und Rücklaufleitungen
Richtwerte:
2
Kollektorfläche in m
bis 14
bis 28
ab 28
Achtung:
Bei langen Leitungswegen (ab 10 Meter) größer dimensionieren.

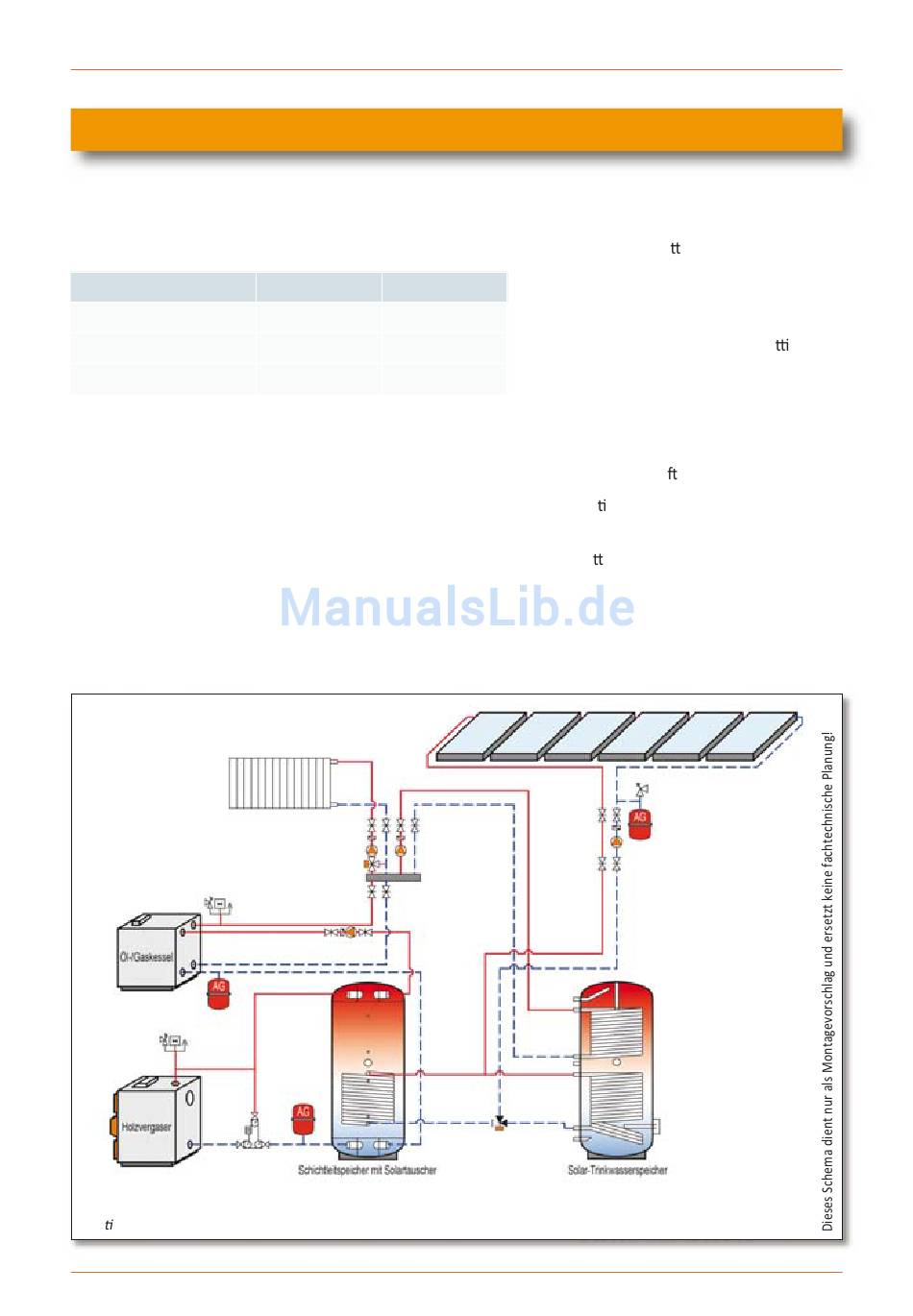

Montagebeispiel
Heizungsunterstützung mit Solar (Brauchwasserspeicher mit Heizungspufferspeicher):
Op onal: Nachrüstung einer Solarbayer‐Holzkesselanlage mit Solar an eine bestehende Heizungsanlage
© Solarbayer GmbH [23.12]
Kupferrohr mm Solarpipe
15‐18
DN 16
22
DN 20
28
DN 25
Indachkollektoren PremiumFlair
Rohrleitungsverbindungen:
• Hartlöten (flussmi elfreie Hartlote
nach DIN 8513)
• Pressen (nur mit vom Hersteller für Dauer‐
temperaturen > 150°C und Betrieb mit Pro‐
pylenglykol freigegebenen Pressfi ngen)
Rohr‐Wärmedämmungen
Die Rohr‐Wärmedämmungen müssen
folgende Eigenscha en vorweisen:
• Kurzzei ge Temperaturbeständigkeit über
150 °C (z.B. Glaswolle, Kautschuk)
• UV‐Wi erungsbeständigkeit im Außenbe‐
reich (z.B. Blechummantelung)
• Dämmstärke = Rohrdurchmesser
(Minimum, bezogen auf einen K‐Wert von
0,04 W/mk)
Profi‐Befüllsta on PRO
Leistung 230 V / 1250 Wa
Max. Temperatur + 50°C
Inhalt 25 Liter, Gewicht 18 kg
Bestell‐Nr.: 4300301
25
