MONTAGEANLEITUNG

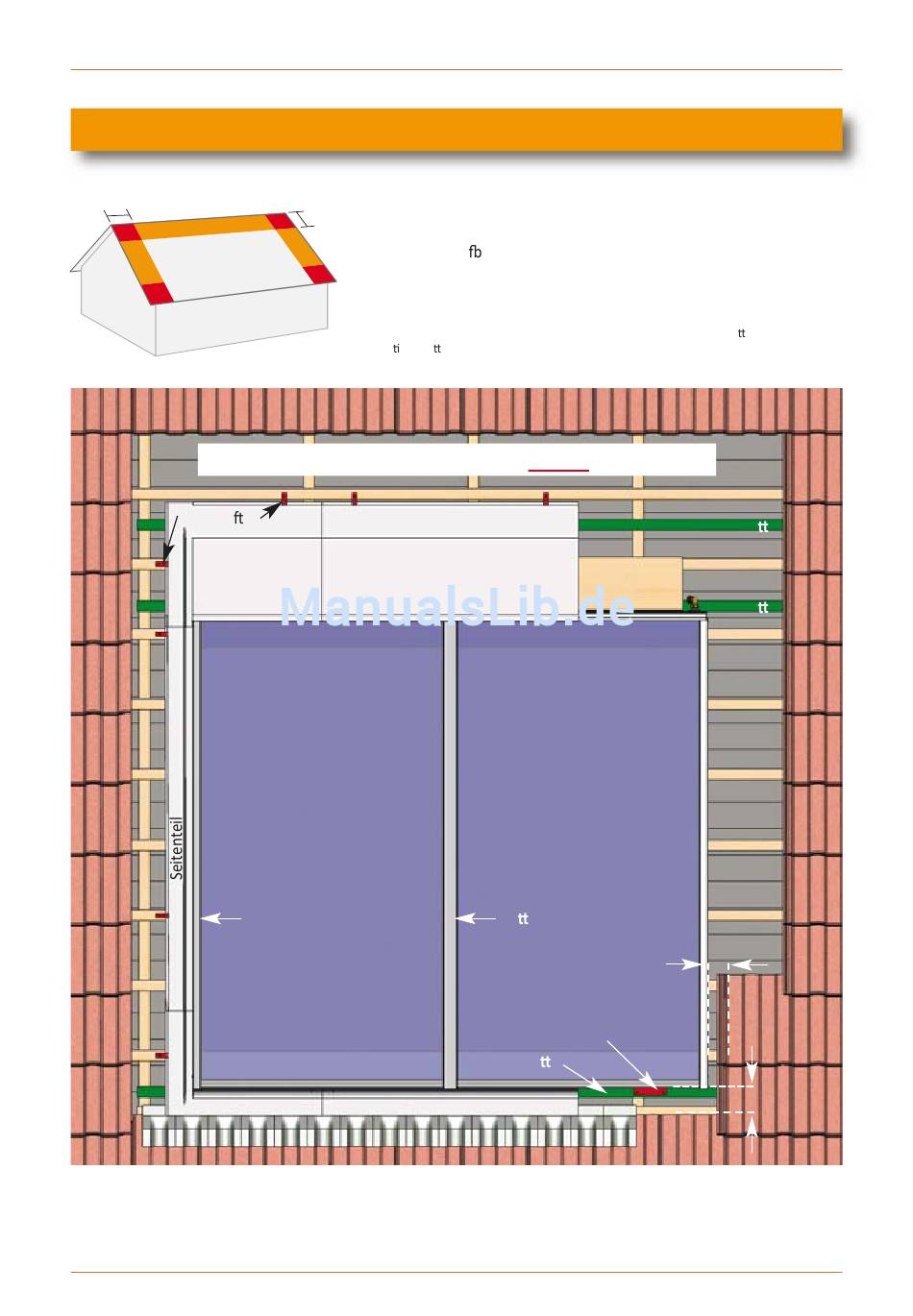

Montageübersicht bei einreihiger Montage
1 m
Montagebeginn ist generell der rechte Kollektor!
Blechha er
Obere
Eckeinfassung
Untere Eckeinfassung
A: 100‐120 mm von der Dachziegelkante bis Kollektorrahmen (Ziegeldach)
A: 80‐100 mm von der Dachziegelkante bis Kollektorrahmen (Biberdach)
B: 50 mm von der Dachziegelkante bis Kollektorrahmen
6
Mindestabstände von Dachrändern:
1 m
Mindestabstand des Kollektorfeldes vom Dachrand: 1 Meter
(Ausnahme: Trau ereich bei geneigten Dächern)
Bei vorhandener Blitzschutzanlage:
Mindestabstand von Blitzschutzeinrichtungen: 1 Meter
Vgl.: BDH (Bundesindustrieverband Deutschland Haus‐, Energie‐ und Umwel echnik e. V.,
Informa onsbla Nr. 34)
Oberes
Verbindungsblech
Seitliche Abdeckleiste
Unteres Verbindungsblech
Indachkollektoren PremiumFlair
Oberer
Unterlegkeil
Mi lere Abdeckleiste
Montagewinkel
Hilfsla e
Hilfsla e
Hilfsla e
B
A
© Solarbayer GmbH [23.12]
