MONTAGEANLEITUNG

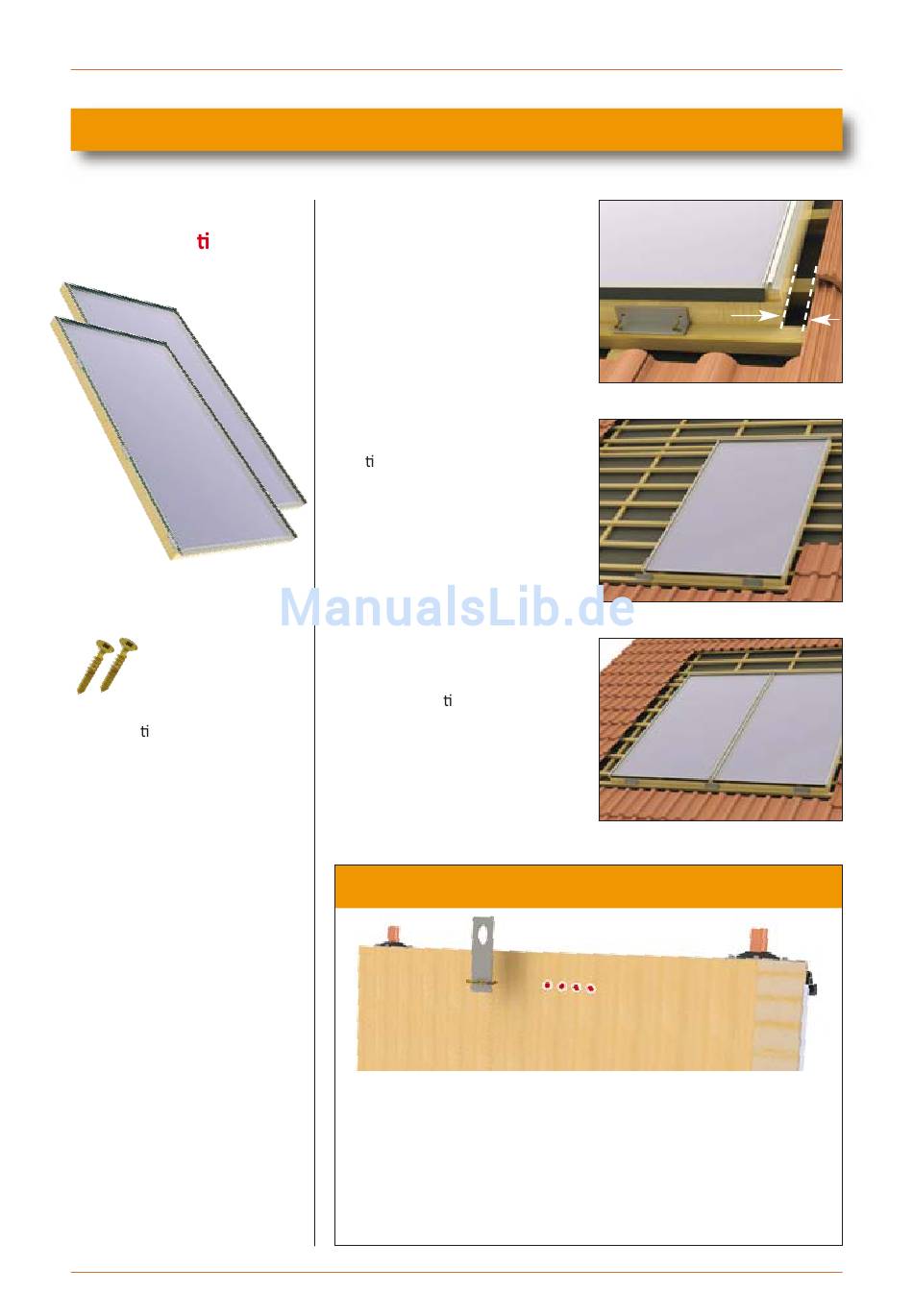

[3] Kollektoren platzieren
Diese Teile
werden benö gt:
Kollektoren
Torxschrauben 4,5 x 30
(zur Befes gung der Kollekto‐
ren an den Montagewinkeln)
10
1
Montagebeginn mit dem
rechten Kollektor der untersten
Reihe.
Den ersten Kollektor seitlich an den
Dachziegeln ausrichten und an den
Montagewinkeln festschrauben.
Jeweils am rechten Kollektor sind
die Abdeckleistenhalter auf der
linken Seitenwand des Kollektors
mon ert.
2
Den nächsten Kollektor bündig an
den vorher mon erten Kollektor
anstoßen und an den Montagewin‐
keln festschrauben.
Montage der Kranösen (nur bei Bedarf)
Mit den beiligenden Kranösen können die Kollektoren mit einem
Kran auf das Dach gehoben werden.
Hierzu muss die Kranlasche mit 3 Torxschrauben (4,5 x 30) an den
auf der Kollektorrückseite befindlichen roten Markierungspunkten
festgeschraubt werden.
Achtung: Kollektoren nicht an den Anschlussstutzen anheben!
Indachkollektoren PremiumFlair
50 mm
© Solarbayer GmbH [23.12]
