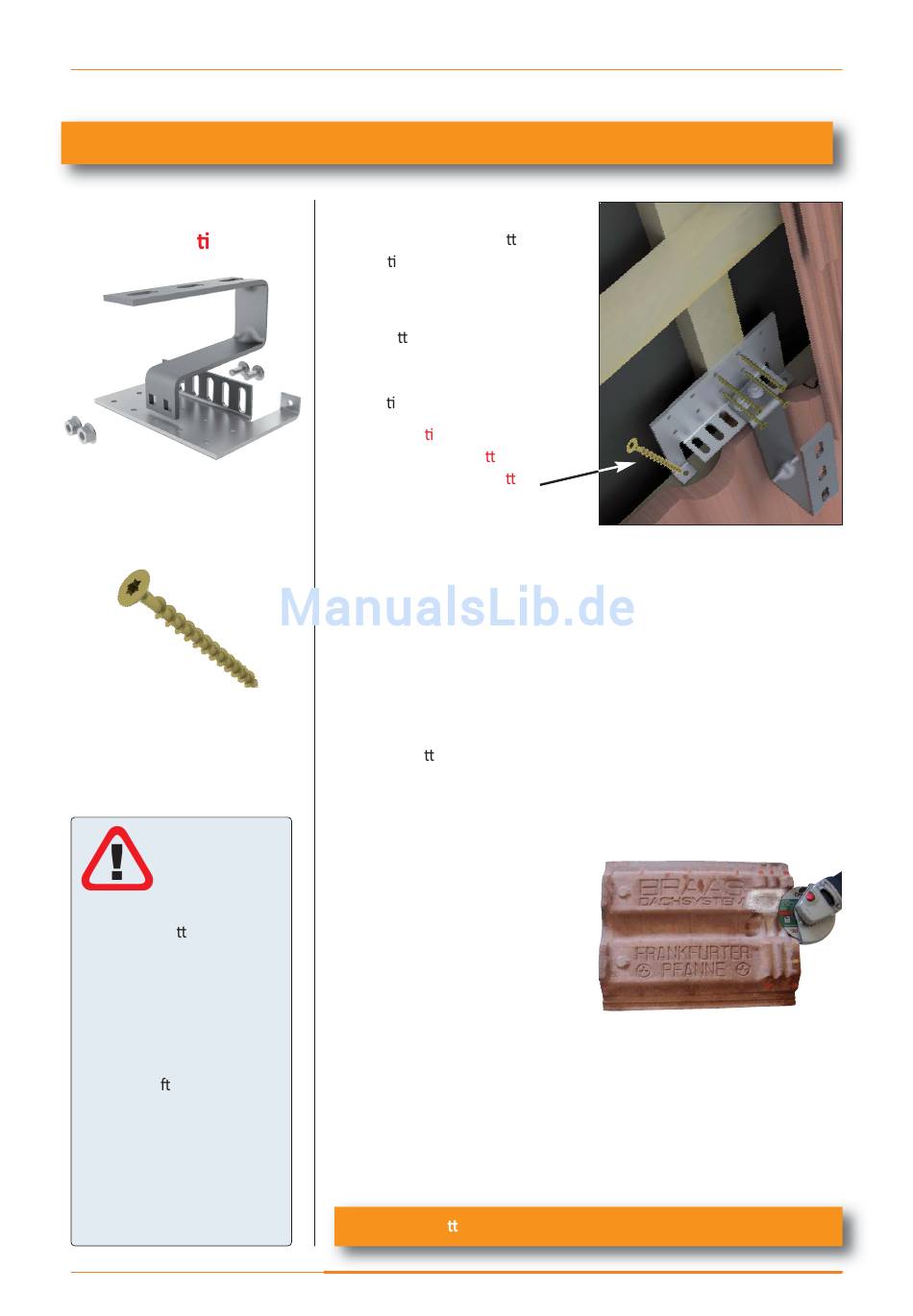

MONTAGEANLEITUNG
Montage der Dachhaken auf Standardziegeldächer
Diese Teile
werden benö gt:
Standardhaken
Torxschrauben
5 x 60 mm
Die Fotos zeigen die Montage
auf der Dachla ung. Hier
müssen evtl. bauseits längere
Holzschrauben verwendet
werden um eine stabile Ver‐
bindung zum Dachsparren zu
gewährleisten. Die Tragfähig‐
keit des Unterbaus muss
vorab geprü werden.
Bei möglichen höheren
Schneelasten (Geländehöhen
über 600 m NN, > 2,3 kN/m²)
Ziegel unterhalb des Hakens
durch handelsüblichen Me‐
tallziegel ersetzen !
© Solarbayer GmbH [29.15]
1
Dachhaken und Grundpla e
vormon eren, Schrauben noch
nicht festziehen.
Dachsparren freilegen und die
Grundpla e mit den Torxschrau‐
ben auf den Sparren schrauben.
Dachhaken immer im Dachziegel‐
tal mon eren.
Bei problema schen Auflageflä‐
chen soll die Grundpla e zusätz‐
lich seitlich an der Dachla e
verschraubt werden.
2
Beachten Sie, dass der
Dachhaken ca. 2‐3 mm freies
Spiel zur Dachtasche hat.
Bei manchen Dachziegelarten
muss Holz als Zwischenabstand
unterlegt werden.
Erst jetzt den bis dahin lose
verschraubten Dachhaken an
der Grundpla e mit einem 13er
Gabel‐ oder Ringschlüssel
festziehen.
3
Vom Dachziegel mit dem Winkel‐
schleifer soviel Material abschlei‐
fen, dass der Dachziegelhaken
anschließend problemlos unter
dem Dachziegel liegt. Dach wieder
eindecken.
Schleifarbeiten nicht auf dem Dach ausführen (Absturzgefahr)
Nächster Schri : „Montage der Kollektor‐Auflageschienen"
