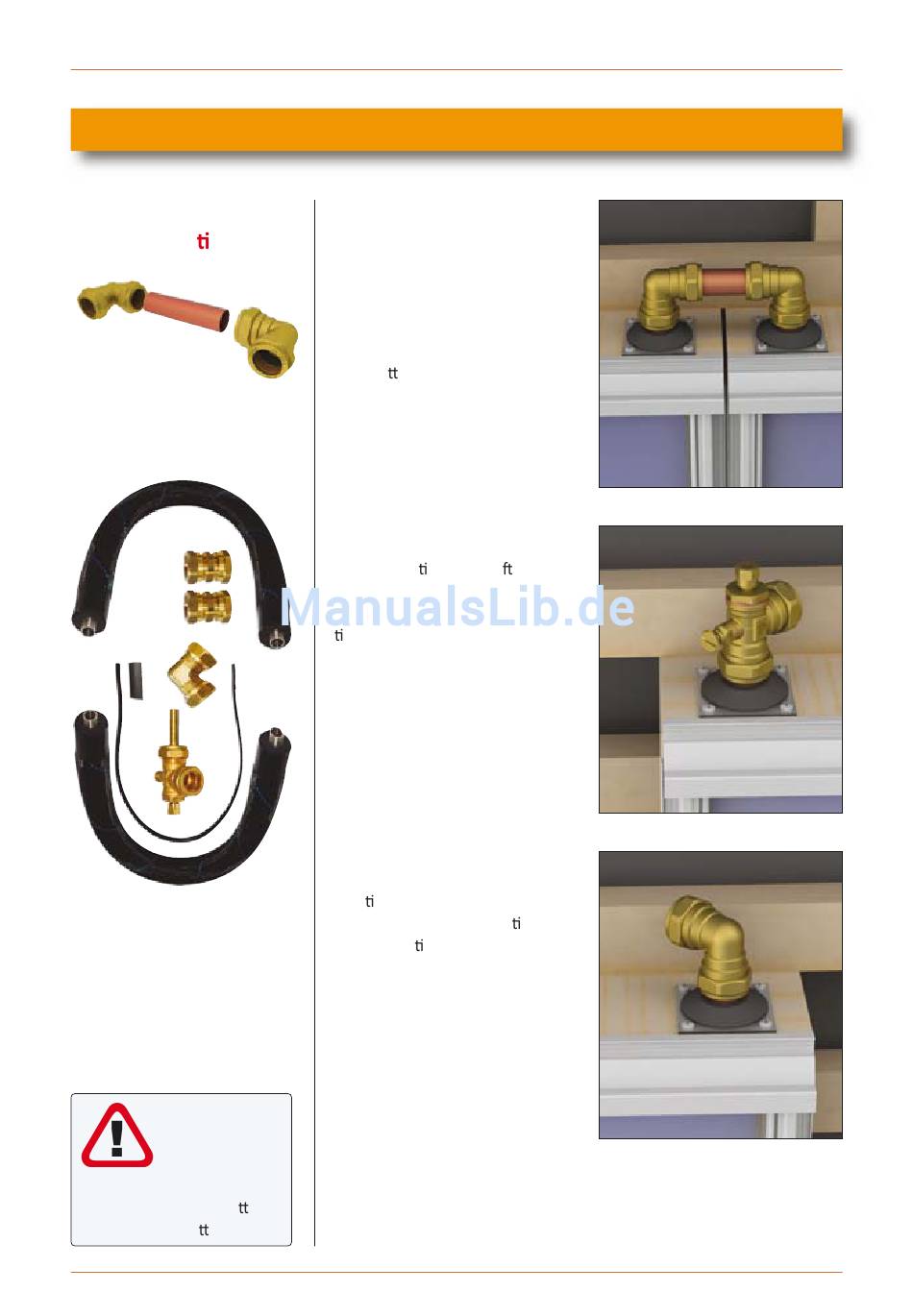

MONTAGEANLEITUNG
[5] Anschluss der Kollektoren
Diese Teile
werden benö gt:
Flair‐Verbinderset
Flair‐Anschlussset
Klemmringverschraubungen
vor der Montage mit Fe
(z.B. Fermit) einfe en.
12
1
Die Verbindung der nebeneinander
liegenden Kollektoren erfolgt mit
dem Flair‐Verbinderset.
Die Klemmring‐Winkelverschrau‐
bung auf die Anschlussstutzen der
Kollektoren stecken und die Über‐
wurfmu ern festziehen.
2
T‐Stück mon eren (Entlü er muss
nach oben zeigen), anschließend
das flexible Edelstahlwellrohr mon‐
eren und an einer passenden
Stelle durch das Dach führen.
3
Klemmring‐Winkelverschraubung
mon eren, anschließend das flexi‐
ble Edelstahlwellrohr mon eren
und und ste g fallend an einer pas‐
senden Stelle durch das Dach füh‐
ren.
Indachkollektoren PremiumFlair
© Solarbayer GmbH [23.12]
