MONTAGE
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen um zu
versichern, dass die Hantelbank von allen erfolg-
reich zusammen gestellt werden kann. Jedoch
gehören zu dieser Hantelbank viele kleine Teile.
Man braucht Zeit, um die Hantelbank zu montie-
ren. Wenn man sich etwas Zeit nimmt, dann wird
die Montage viel leichter durchgeführt.
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
• Aufgrund ihrer Größe und ihres Gewichts sollte
die Hantelbank an derjenigen Stelle aufgebaut
werden, wo sie danach auch verwendet wird.
Stellen Sie vor der Montage sicher, dass ausrei-
chend Platz für die Hantelbank vorhanden ist, so
dass man um das Gerät herumlaufen kann.
• Legen Sie alle Einzelteile in einen freien Raum
und entfernen Sie alle Verpackungsteile. Werfen
Sie die Verpackung erst, wenn das Gerät voll-
ständig zusammengesetzt ist, weg.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
1.
Bevor Sie mit der Montage beginnen,
achten Sie darauf, dass Sie die umrande-
te Information oben verstehen. Um die
kleinen Montageteile identifizieren zu
können, benutzen Sie bitte das DIA-
GRAMM FÜR DIE IDENTIFIZIERUNG DER
TEILE auf Seite 5.

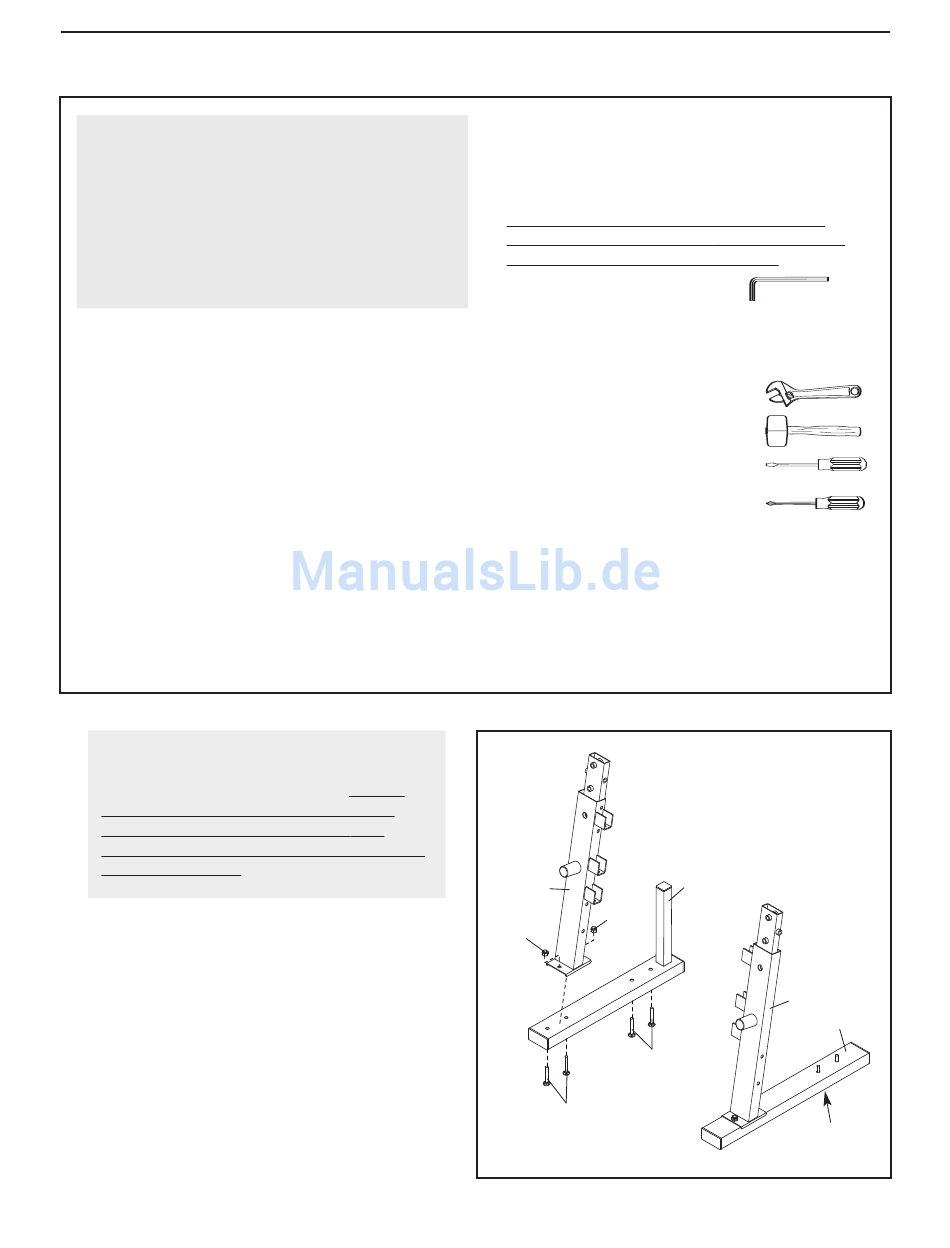

Führen Sie vier M10 x 50mm Schrauben mit
Vierkantansatz (67) nach oben in die rechte
Stützstange (2) ein. Befestigen Sie die rechte
Pfosten-Basis (4) mit zwei M10 Muttern mit
Nylon-Klemmteil (58) an die rechte Stützstange.
Drehen Sie die Mutter mit Nylon-Klemmteil
noch nicht fest an.
Wiederholen Sie diesen Schritt mit der lin-
ken Stützstange (1) und der linken Pfosten-
Basis (3). Anmerkung: Die Vertiefungen um
den Löchern der linken Stützstange müssen
sich an der Unterseite befinden.
• Bei der Montage, achten Sie darauf, dass alle
Teile zeichnungsgemäß ausgerichtet sind.
• Für die Montage braucht man zwei Personen.
• Um kleine Teile identifizieren zu können,
beziehen Sie sich auf das DIAGRAMM FÜR
DIE IDENTIFIZIERUNG DER TEILE.
Zusätzlich zu den mitgelieferten
kantschlüsseln und dem Schmiermittel, benöti-
gen Sie für die Montage folgendes Werkzeug
(nicht mit inbegriffen):
• Zwei verstellbare Schlüsseln
• Einen Gummihammer
• Einen Schraubenzieher
• Einen Kreuzschraubenzieher
Um sich die Montage zu erleichtern, hält man bes-
tens folgende Werkzeuge bereit: einen Steck-
schlüsselsatz, einen Gabelschlüssel- oder Ring-
schlüsselsatz oder einen Rätschenschlüsselsatz.
1
4
58
58
67
6
Innensechs-
2
3
67
Vertiefungen
1
