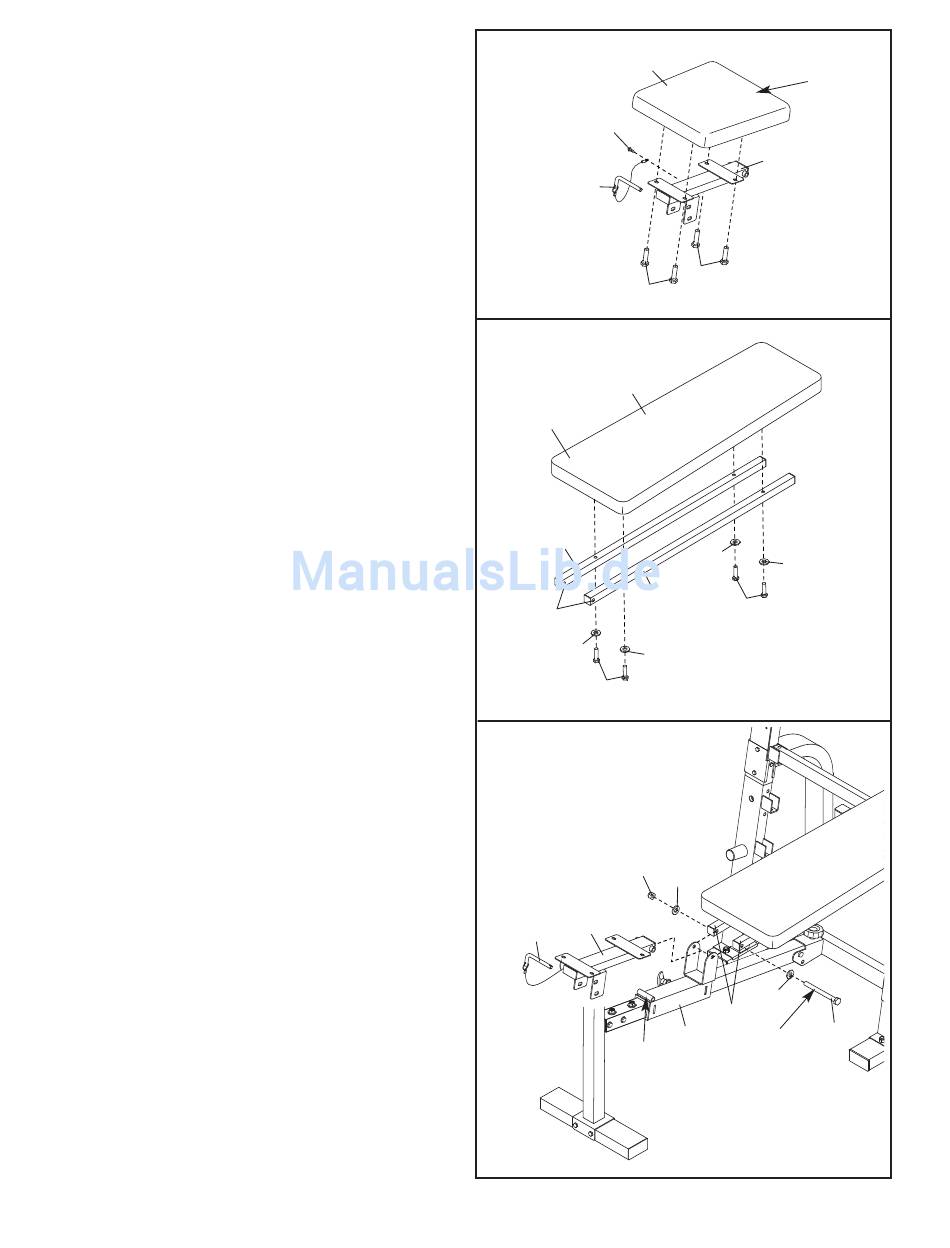

8. Befestigen Sie das Halteband am Stift des
Sitzes (40) mit einer M4 x 16mm Schraube (57)
am Sitzrahmen (10).
Richten Sie den Sitz (21) wie gezeigt aus.
Befestigen Sie den Sitz mit vier M6 x 16mm
Schrauben (41) am Sitzrahmen (10).
9. Richten Sie die beiden Rückenlehnenrahmen
(17) mit den Löchern und die Rückenlehne (22)
mit dem breiteren Ende so aus wie in der
Abbildung gezeigt. Befestigen Sie die
Rückenlehne mit vier M6 x 40mm Schraben
(48) und vier M6 Scheiben (59) am zwei
Rückenlehnenrahmen. Ziehen Sie die
Schrauben nocht nicht fest an.
10. Hinweis: Der Sitz (21 [siehe Schritt 8]) ist
hier aus Gründen Übersichtlichkeit nicht
abgebildet.
Schmieren Sie eine M10 x 145mm Schraube
(53). Befestigen Sie den Sitzrahmen (10) und die
Rückenlehnenrahmen (17) mit der Schraube,
zwei M10 Scheiben (43) und einer M10 Mutter
mit Nylon-Klemmteil (58) an die Sitzhalterung
(42). Ziehen Sie die Mutter mit Klemmteil
nicht zu fest an. Der Sitzrahmen und die
Rückenlehnenrahmen müssen leicht beweg-
lich sein.
Führen Sie den Stift des Sitzes (40) durch den
Sitzrahmen (10) und in das Rohr an der Sitz-
halterung (42) ein.
Ziehen Sie die vier M6 x 40mm Schrauben
(48) die in Schritt 9 benutzt wurden fest.
8
21
57
40
41
9
22
Breiteres
Ende
17
17
Löcher
54
54
48
10
58
10
40
Rohr
9
Breiteres
Ende
10
41
54
54
48
43
43
17
53
42
Schmieren
