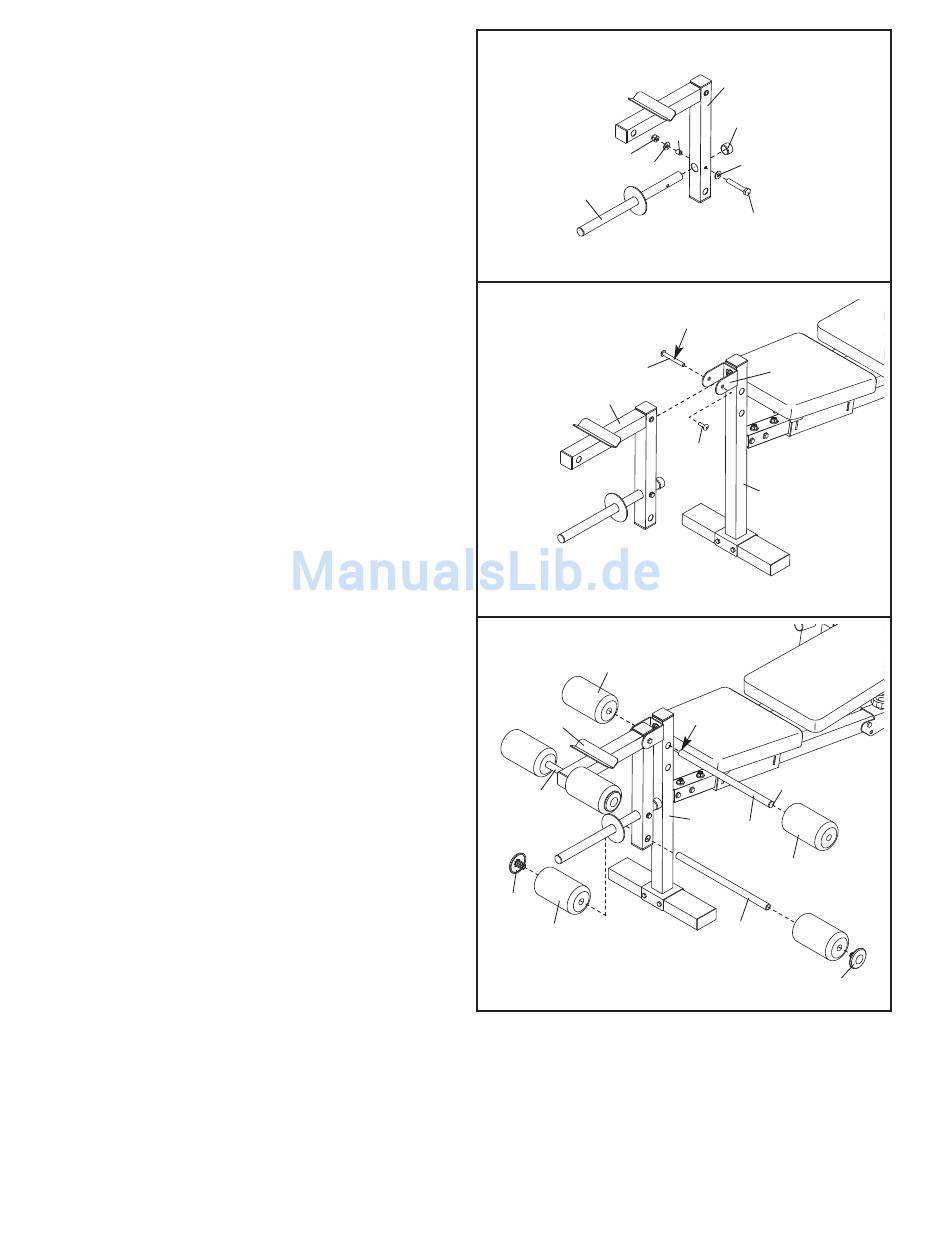

11. Bringen Sie nun die Gewichtsstange (19) mit
der M8 x 58mm Schraube (46), zwei M8
Scheiben (50), den 12mm x 10mm Abstands-
halter (61), und einer M8 Mutter mit Nylon-
Klemmteil (49) am Beinhebel (4).
Drücken Sie die 25mm runde Außenkappe (62)
auf das Ende der Gewichtsstange (19).
12. Schmieren Sie den Stift des M10 x 57mm
Bolzen-Sets (55). Befestigen Sie den Beinhebel
(18) mit dem Bolzen-Set am Vorderbein (12).
Der Stift des Bolzen-Sets muss komplett
durch die Klammer geführt werden. Ziehen
Sie das Bolzen-Set nicht zu fest an; der
Beinhebel muss leicht beweglich sein.
13. Identifizieren Sie die Polsterstange (24), die
über eine 19mm runde Innenkappe (25) an den
Enden. Stecken Sie diese Polsterstange durch
die Löcher am Vorderbein (12). Schieben Sie je
einen Schaumstoffgriff (23) auf das Polsterrohr.
Stecken Sie eine weitere Polsterstange (24)
durch die Löcher im Beinhebel (18). Schieben
Sie zwei Schaumstoffpolster (23) auf die
Polsterstange und drücken Sie eine
Polsterkappe (68) auf die Enden jedes
Schaumstoffpolsters. Wiederholen Sie den
Vorgang mit der letzten Polsterstange (24).
