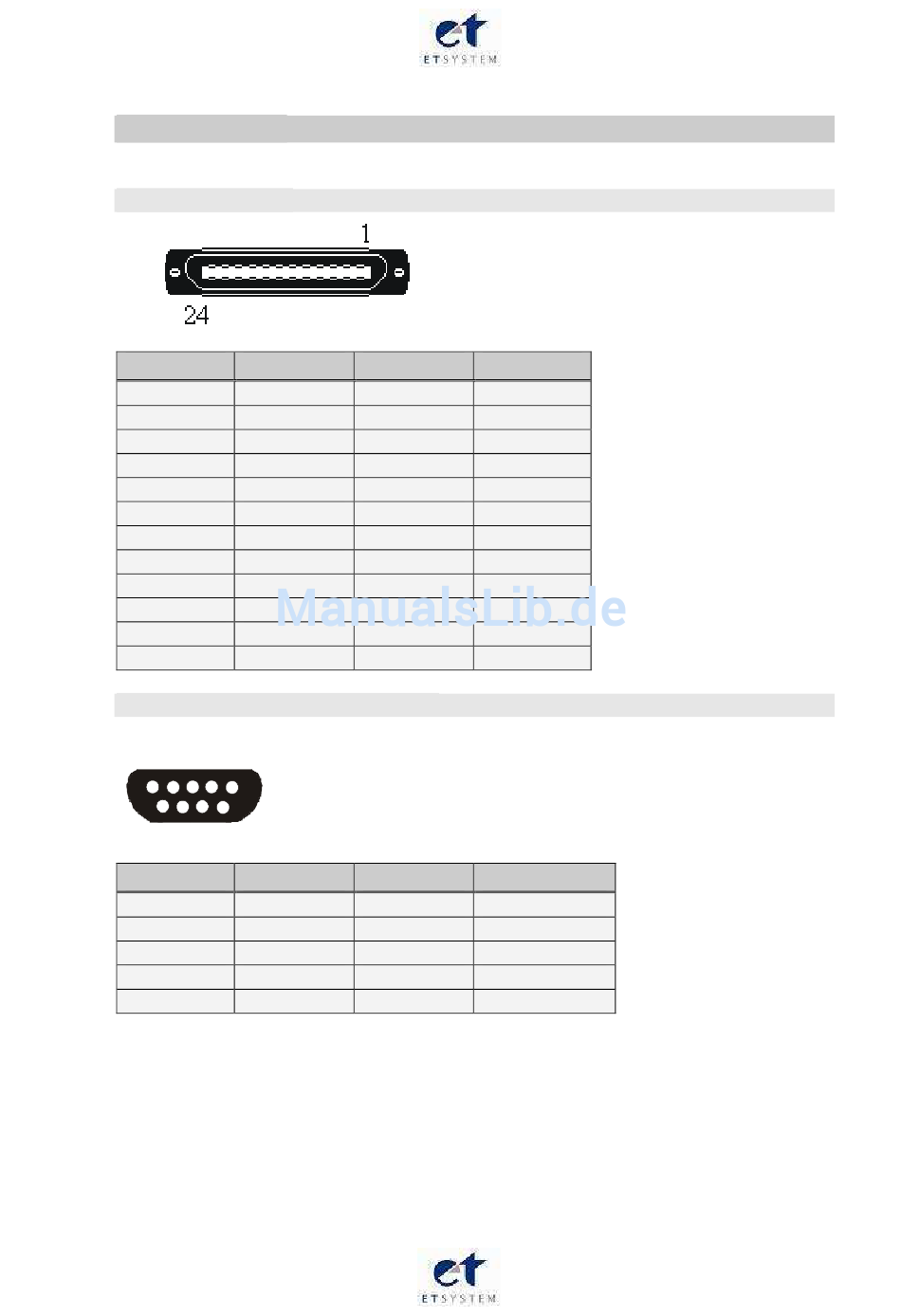

Steckverbinder

IEEE488.2-Buchse

Funktion Pin Nr.
LOG.GND 24
GND 11 23
GND 10 22
GND 9 21
GND 8 20
GND 7 19
GND 6 18
REN 17
DIO8 16
DIO7 15
DIO6 14
DIO5 13

Steckerbelegung RS232, D-SUB 9

1
9
Funktion Pin Nr.
CTS 8
N.C. 6
N.C. 4
RxD 2
Pin Nr. Funktion
12 SHIELD
11 ATN
10 SRQ
9 IFC
8 NDAC
7 NRFD
6 DAV
5 EOI
4 DIO4
3 DIO3
2 DIO2
1 DIO1
Pin Nr. Funktion
9 N.C.
7 RTS
5 COM (GND)
3 TxD
1 N.C.
