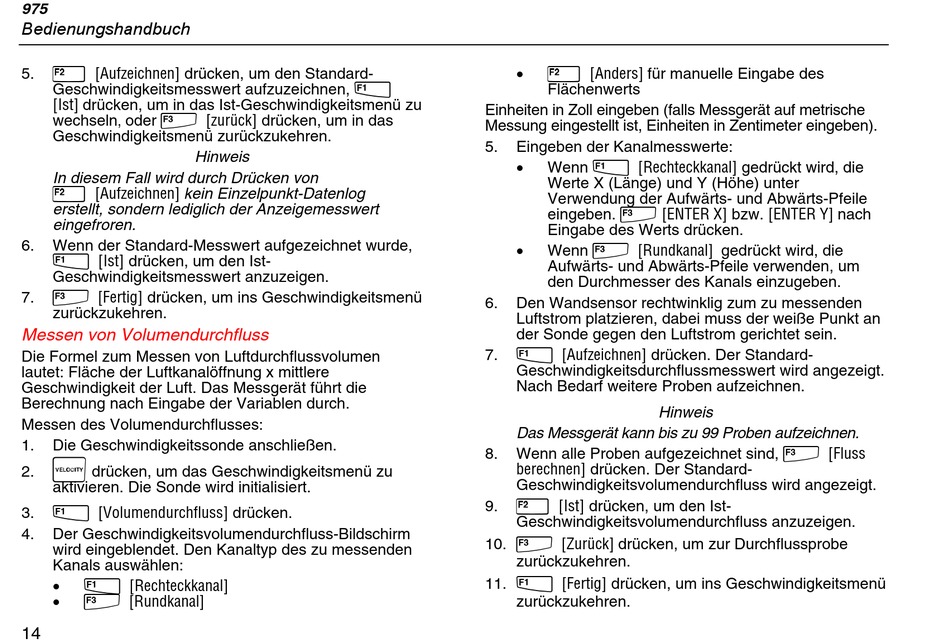

975
Bedienungshandbuch
2 [Aufzeichnen] drücken, um den Standard-
5.
Geschwindigkeitsmesswert aufzuzeichnen, 1
[Ist] drücken, um in das Ist-Geschwindigkeitsmenü zu
wechseln, oder 3 [zurück] drücken, um in das
Geschwindigkeitsmenü zurückzukehren.
Hinweis
In diesem Fall wird durch Drücken von
2 [Aufzeichnen] kein Einzelpunkt-Datenlog
erstellt, sondern lediglich der Anzeigemesswert
eingefroren.
6.
Wenn der Standard-Messwert aufgezeichnet wurde,
1 [Ist] drücken, um den Ist-
Geschwindigkeitsmesswert anzuzeigen.
3 [Fertig] drücken, um ins Geschwindigkeitsmenü
7.
zurückzukehren.
Messen von Volumendurchfluss
Die Formel zum Messen von Luftdurchflussvolumen
lautet: Fläche der Luftkanalöffnung x mittlere
Geschwindigkeit der Luft. Das Messgerät führt die
Berechnung nach Eingabe der Variablen durch.
Messen des Volumendurchflusses:
1.
Die Geschwindigkeitssonde anschließen.
V
2.
drücken, um das Geschwindigkeitsmenü zu
aktivieren. Die Sonde wird initialisiert.
1 [Volumendurchfluss] drücken.
3.
4.
Der Geschwindigkeitsvolumendurchfluss-Bildschirm
wird eingeblendet. Den Kanaltyp des zu messenden
Kanals auswählen:
•
1 [Rechteckkanal]
•
3 [Rundkanal]
14
•
2 [Anders] für manuelle Eingabe des
Flächenwerts
Einheiten in Zoll eingeben (falls Messgerät auf metrische
Messung eingestellt ist, Einheiten in Zentimeter eingeben).
5.
Eingeben der Kanalmesswerte:
•
Wenn 1 [Rechteckkanal] gedrückt wird, die
Werte X (Länge) und Y (Höhe) unter
Verwendung der Aufwärts- und Abwärts-Pfeile
eingeben. 3 [ENTER X] bzw. [ENTER Y] nach
Eingabe des Werts drücken.
•
Wenn 3 [Rundkanal] gedrückt wird, die
Aufwärts- und Abwärts-Pfeile verwenden, um
den Durchmesser des Kanals einzugeben.
6.
Den Wandsensor rechtwinklig zum zu messenden
Luftstrom platzieren, dabei muss der weiße Punkt an
der Sonde gegen den Luftstrom gerichtet sein.
1 [Aufzeichnen] drücken. Der Standard-
7.
Geschwindigkeitsdurchflussmesswert wird angezeigt.
Nach Bedarf weitere Proben aufzeichnen.
Hinweis
Das Messgerät kann bis zu 99 Proben aufzeichnen.
Wenn alle Proben aufgezeichnet sind, 3 [Fluss
8.
berechnen] drücken. Der Standard-
Geschwindigkeitsvolumendurchfluss wird angezeigt.
2 [Ist] drücken, um den Ist-
9.
Geschwindigkeitsvolumendurchfluss anzuzeigen.
10. 3 [Zurück] drücken, um zur Durchflussprobe
zurückzukehren.
11. 1 [Fertig] drücken, um ins Geschwindigkeitsmenü
zurückzukehren.
