58
DE
PC mit eingebauter
Capture-Karte mit
DV-Anschluss
An
DV-Buchse
Kabelfilter
DV-Kabel*
Kabelfilter
An
DV OUT-
Buchse
Die Buchsenklappe
öffnen.
* Das zur Capture-Karte mitgelieferte DV-Kabel
verwenden.
PC
An
RS-232C
PC-
Anschlusskabel
(mitgeliefert)
An
PC-
Ausgang
POWER-Schalter
Sperrknopf
ANSCHLÜSSE

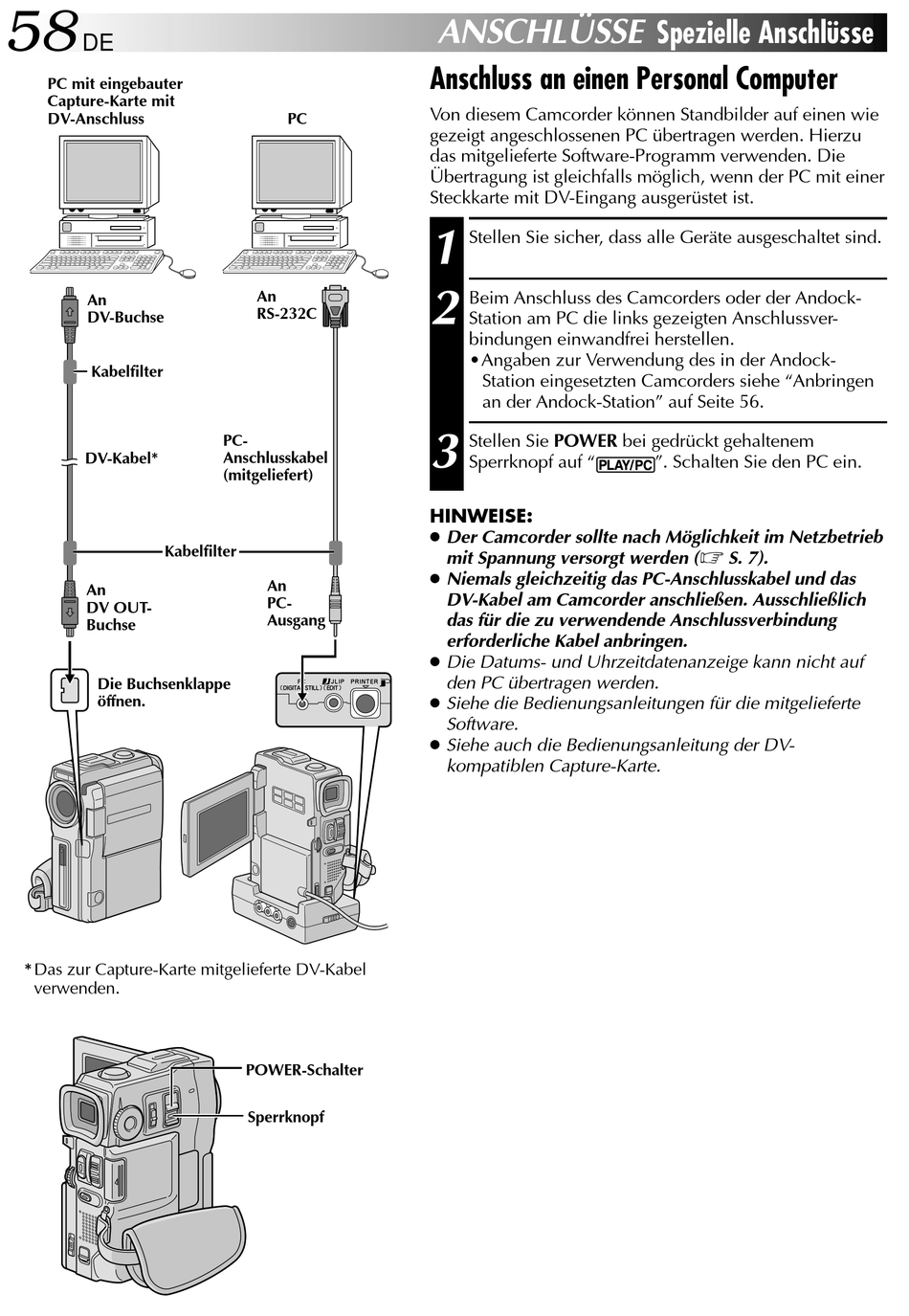

Anschluss an einen Personal Computer
Von diesem Camcorder können Standbilder auf einen wie
gezeigt angeschlossenen PC übertragen werden. Hierzu
das mitgelieferte Software-Programm verwenden. Die
Übertragung ist gleichfalls möglich, wenn der PC mit einer
Steckkarte mit DV-Eingang ausgerüstet ist.
1
Stellen Sie sicher, dass alle Geräte ausgeschaltet sind.
2
Beim Anschluss des Camcorders oder der Andock-
Station am PC die links gezeigten Anschlussver-
bindungen einwandfrei herstellen.
•Angaben zur Verwendung des in der Andock-
Station eingesetzten Camcorders siehe "Anbringen
an der Andock-Station" auf Seite 56.
3
Stellen Sie POWER bei gedrückt gehaltenem
Sperrknopf auf "
HINWEISE:
● Der Camcorder sollte nach Möglichkeit im Netzbetrieb
mit Spannung versorgt werden (
● Niemals gleichzeitig das PC-Anschlusskabel und das
DV-Kabel am Camcorder anschließen. Ausschließlich
das für die zu verwendende Anschlussverbindung
erforderliche Kabel anbringen.
● Die Datums- und Uhrzeitdatenanzeige kann nicht auf
den PC übertragen werden.
● Siehe die Bedienungsanleitungen für die mitgelieferte
Software.
● Siehe auch die Bedienungsanleitung der DV-
kompatiblen Capture-Karte.
Spezielle Anschlüsse
". Schalten Sie den PC ein.
S. 7).
