12.2
Durchgang
Der Durchgangsmodus ermöglicht den Anschluss von mehr als zwei Geräten an ein
einzelnes, externes, serielles Interface.
Jeder VB14 übermittelt die über die Zusatzschnittstelle empfangenen Meldungen an
die Hauptschnittstelle. Alle Meldungen werden durch diese Kette zum Host
transportiert.
Bei Verwendung des On-Line Betriebsmodus wird der Scanner durch einen externen
Trigger Sensor aktiviert (z.B. Lichtschranke), sobald das Objekt in den Lesebereich
eintritt.

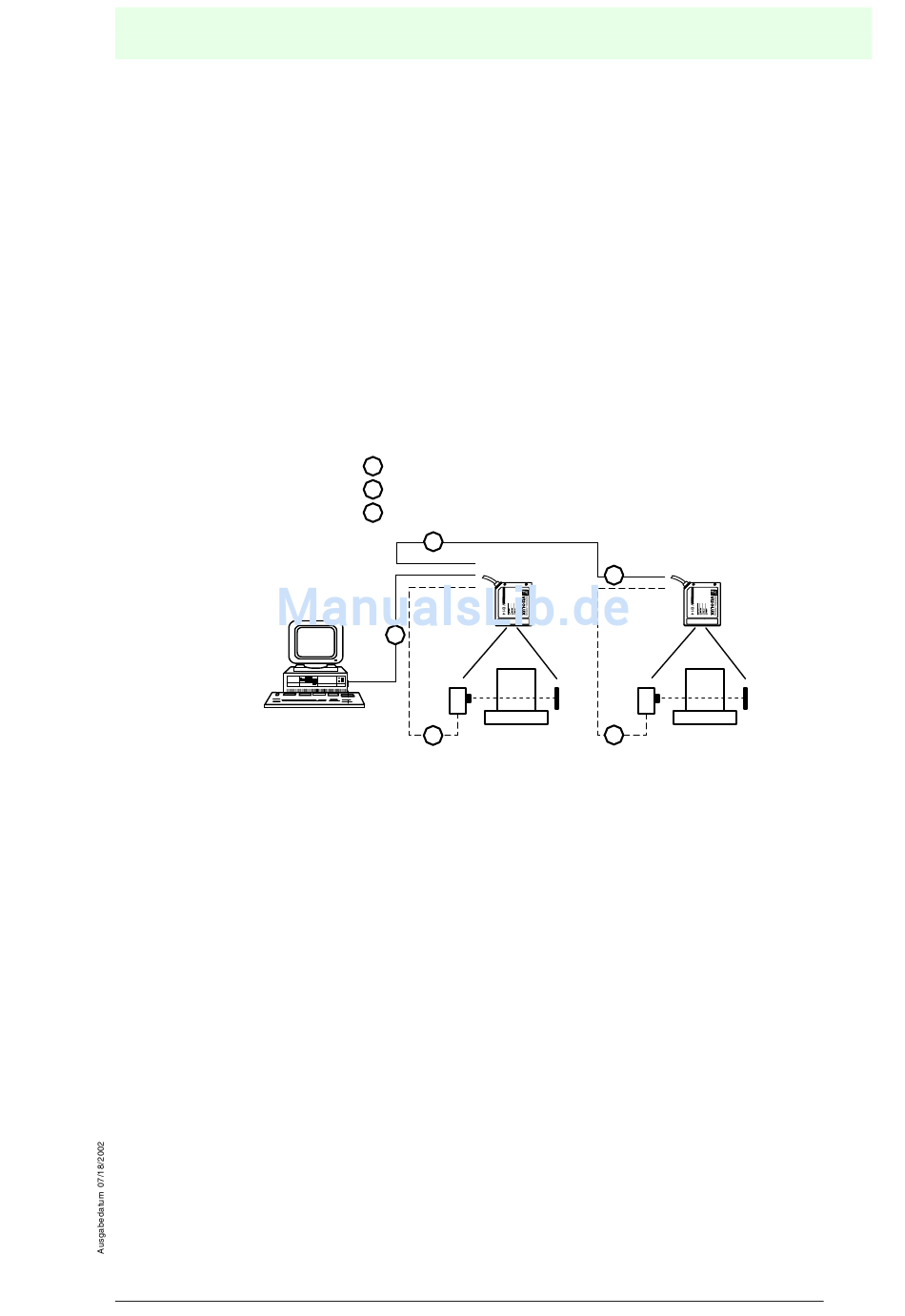

Die Haupt- und Zusatzschnittstellen sind, wie in der folgenden Abbildung dargestellt,
miteinander verbunden:
Host
Abbildung 12.2 Durchgangsmodus
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
HÄUFIG VERWENDETE KONFIGURATIONEN
1 Serielle Hauptschnittstelle
2 Zusätzliche serielle Schnittstelle
3 Externer Trigger (für On-Line Modus)
2
VB14
1
3
Barcodescanner VB14
1
3
Copyright Pepperl+Fuchs, Printed in Germany
25
