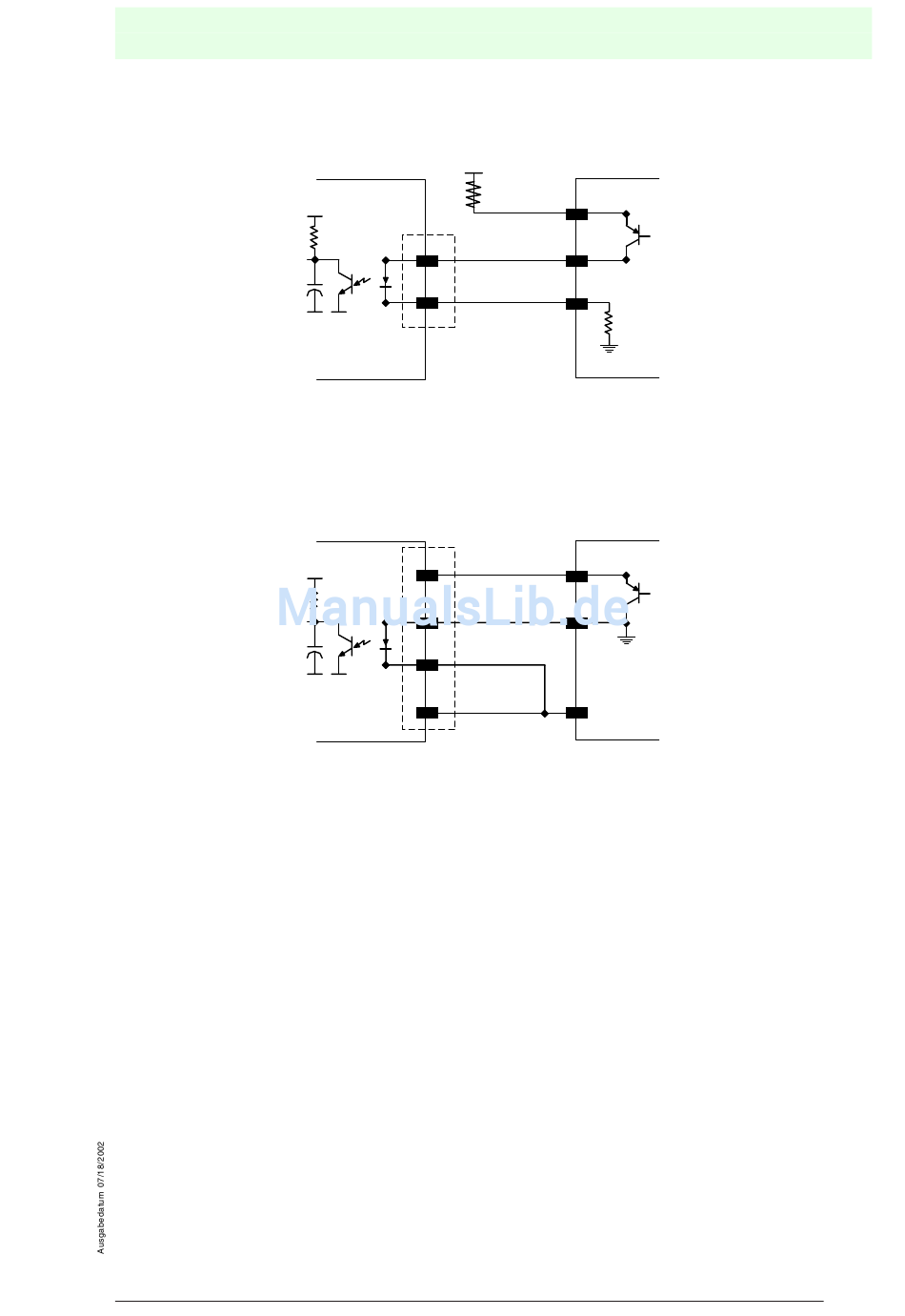

Abbildung 9.4 PNP Eingangssignal mittels externer Spannungsversorgung
Abbildung 9.5 PNP Eingangssignal mittels VB14 Spannungsversorgung
Elektrische Daten:
Der Eingang für externe Triggerung ist mit einer Entprellfunktion ausgestattet
(< 5 Millisekunden Verzögerung).
Eine zusätzliche Verzögerung von 15 ms (typ.) kann über das Setzen eines
Softwareparameters (siehe VisoSetup-Hilfe zu Anschlüssen) aktiviert werden.
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
30 V DC max.
V ext
VB14 25-pin
+5 V
18
EXT TRIG+
19
EXT TRIG-
VB14 25-pin
9
VS
+5 V
18
EXT TRIG+
19
EXT TRIG-
25
GND
Höchstspannung: 30 V DC
Höchststrom:
Barcodescanner VB14
Zusatzschnittstelle RS232
EXTERNER
TRIGGER
V
Erdung
EXTERNER
TRIGGER
V
Signal
Erdung
25 mA
