PLATZIERUNG
Der VB14 Barcodescanner ist in der Lage, Barcode-Etiketten aus verschiedenen
Winkeln heraus zu lesen. Bei extremen Lesewinkeln kann sich jedoch die Qualität der
Leseleistung verschlechtern.
Bei der Anbringung des VB14 müssen die folgenden drei Winkel berücksichtigt
werden: Neigungswinkel 0°, Drehwinkel 10° bis 30° und Kippwinkel 0°.
Folgende Vorschläge dienen der bestmöglichen Ausrichtung:
Der Neigungswinkel wird mit dem
Wert P in Abbildung 12.1 dargestellt.
Positionieren Sie das Lesegerät so,
dass der Neigungswinkel minimiert
wird.
Der Drehwinkel wird mit dem Wert S
in Abbildung 12.2 dargestellt. Das
Lesegerät ist so zu positionieren, dass
der Drehwinkel ungefähr 10° beträgt.
Dadurch wird eine direkte Reflexion
des vom VB14 ausgestrahlten Laser-
lichtes vermieden. Bei der Raster-Ver-
sion bezieht sich dieser Winkel auf die
am stärksten geneigte oder außen lie-
gende Rasterlinie, so dass alle ande-
ren Rasterlinien in jedem Fall einen
Drehwinkel von mehr als 10° aufwei-
sen.
Der Kippwinkel wird mit dem Wert T in
Abbildung 12.4 dargestellt. Positionie-
ren Sie das Lesegerät so, dass der
Kippwinkel minimiert wird.
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Barcodescanner VB14
PLATZIERUNG

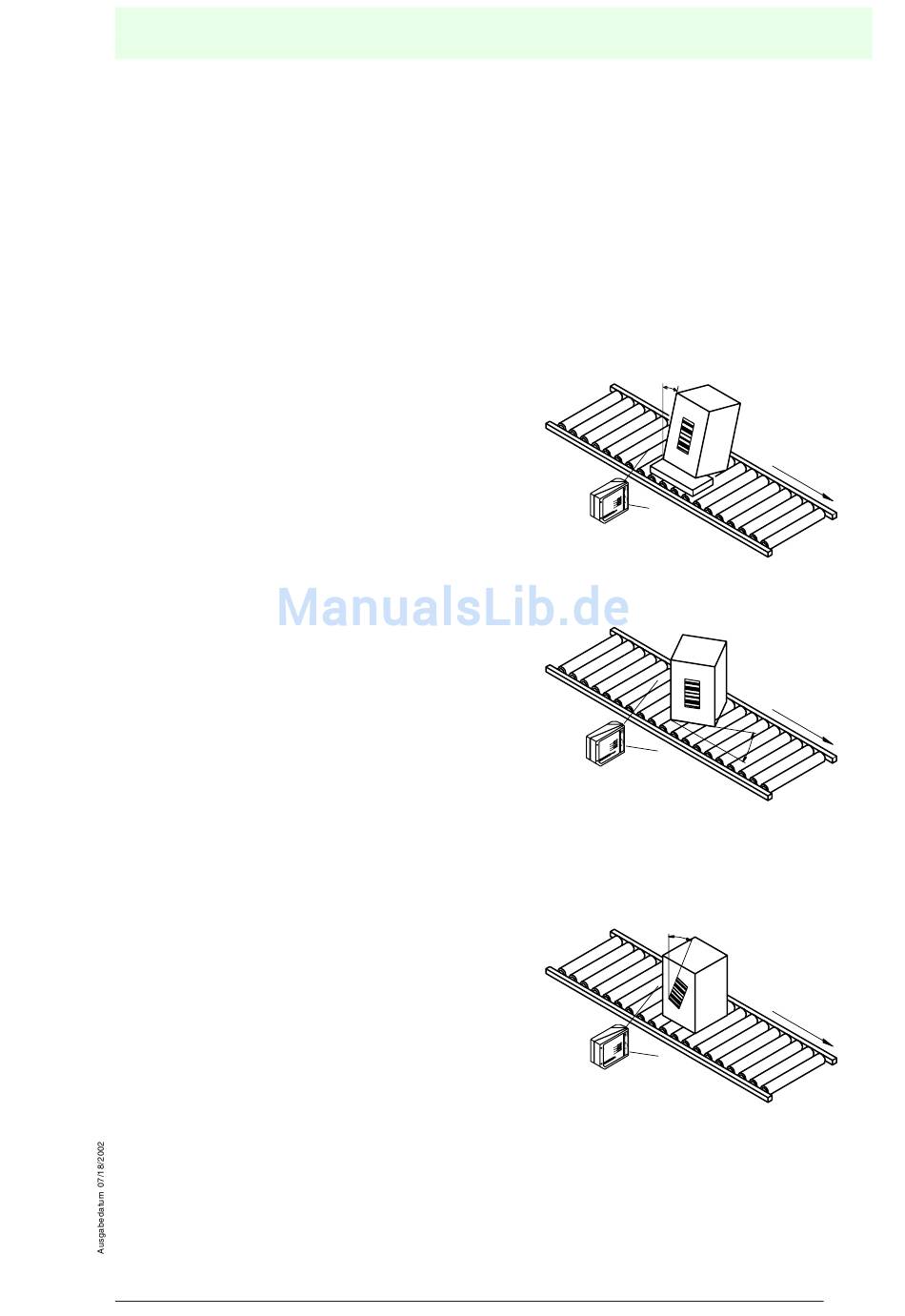

P
VB14
Abbildung 11.1 Neigungswinkel
S
VB14
Abbildung 11.2 Drehwinkel
T
VB14
Abbildung 11.3 Kippwinkel
