Barcodescanner VB14
Hauptschnittstelle seriell

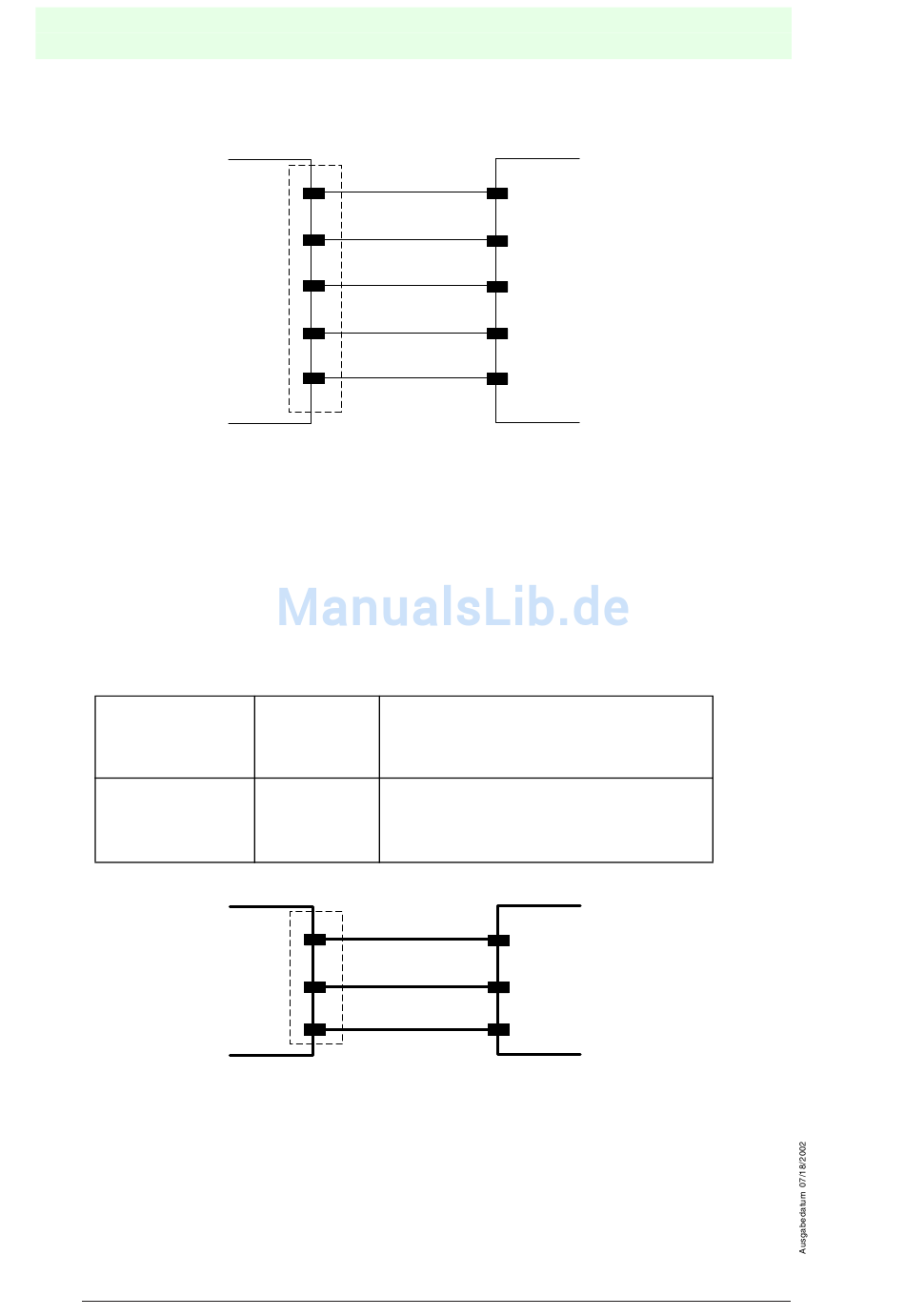

Abbildung 8.3 RS485 Voll-Duplex Verbindungsstecker
Halb-Duplex RS485 Schnittstelle
Die Halb-Duplex RS485 Schnittstelle (3 Leitungen + Schirm) wird für zyklisch
abgefragte Kommunikationsprotokolle verwendet.
Sie kann in einer Master/Slave Konfiguration (Kapitel 12.4) eingesetzt werden und
wertet ein geschütztes Protokoll auf der Basis des MUX32-Protokolls aus, wobei ein
Master via zyklischerAbfrage die Daten der Slaves erhält.
Der Anschlussstecker stellt dafür folgende Pins zur Verfügung:
Verbindungs-
stecker
25-polig
2
4
7
Abbildung 8.4 RS485 Halb-Duplex Verbindungsstecker
Dieses Interface wird über eine Software ausgeführt, wenn das MUX32 Protokoll
ausgewählt wurde.
In einer Master/Slave-Anordnung muss die Multidrop-Adresse ebenfalls über einen
seriellen Kanal mit Hilfe des Konfigurationsprogramms VisoSetup oder über ESC-
Sequenzen eingerichtet werden.
Subject to reasonable modifications due to technical advances.
18
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
VB14 25-pin
2
TX485+
4
TX485-
3
RX485+
5
RX485-
7
SGND
Name
Funktion
RTX485+
RX485 Daten senden/empfangen
RTX485-
RX485 Daten senden/empfangen -
SGND
Signalmasse
VB14 25-pin
2
RTX485+
4
RTX485-
7
SGND
BENUTZER-
INTERFACE
+
RX485
-
+
TX485
-
+
SGND
MULTIPLEXER
RTX485+
RTX485-
RTX485REF
