4
ZUBEHÖRMONTAGE
Ein 90° Umlenkspiegel, ist auf Anfrage für den VB14 lieferbar. Die Installation des 90°
Umlenkspiegels ist unkompliziert (Abbildung 4.1).
Vermeiden Sie jeden Kontakt mit dem Umlenkspiegel, dem
spiegelnden Rotor, den Linsen oder anderen optischen Komponenten,
da sonst die Leistung des Scanners gemindert wird.
Vorsicht
1.
Schalten Sie das Gerät aus.
2.
Entfernen Sie das Scan-Fenster des VB14, indem Sie dessen zwei
Halteschrauben herausschrauben.
3.
Befestigen Sie den Spiegel an dem Gerät, in dem Sie die zwei Schrauben
festziehen.
4.
Nehmen Sie nun das Scan-Fenster heraus, so dass sich die offene Seite in einer
90° Position zu dem Gehäuse des VB14 befindet.
:

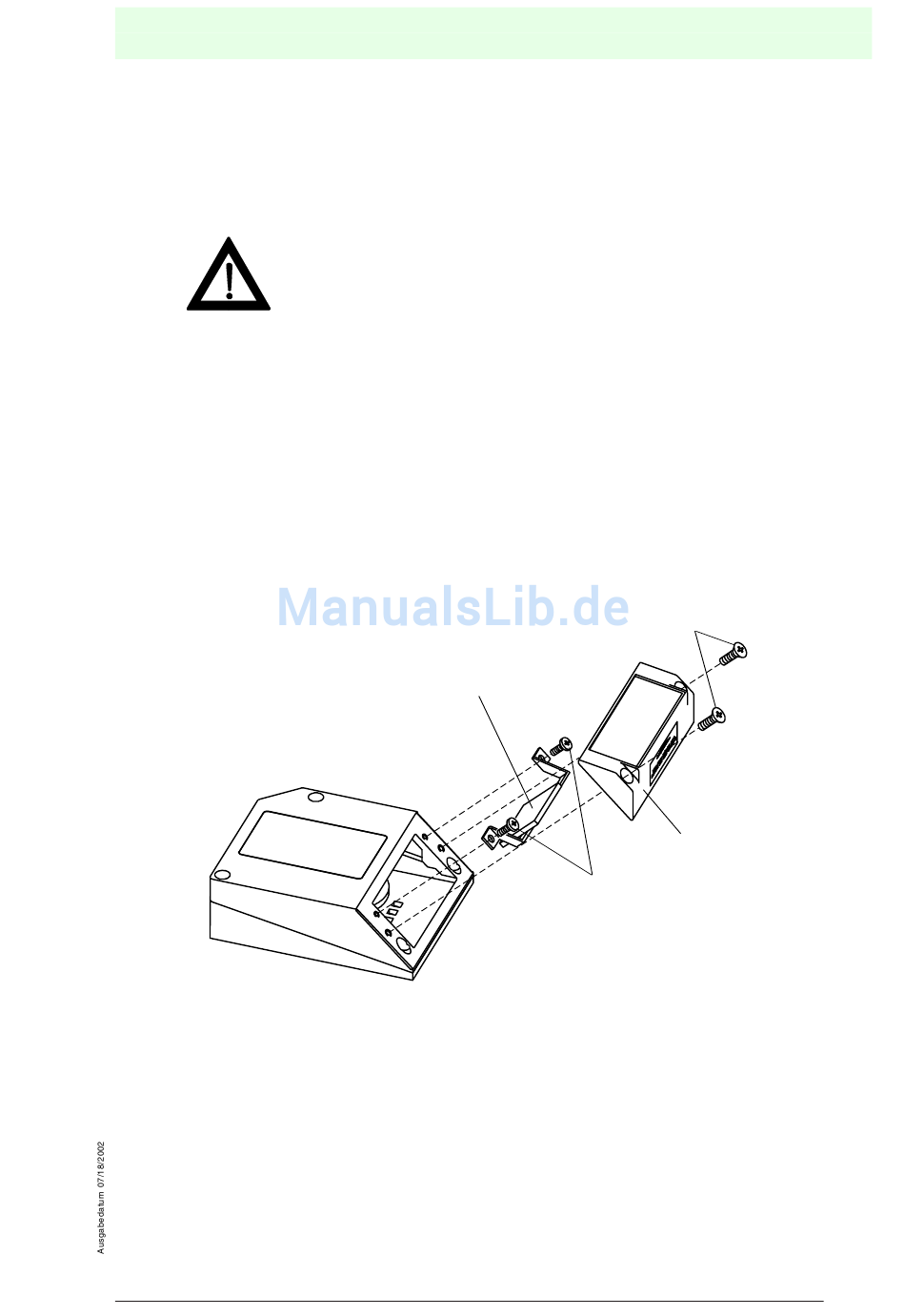

Abbildung 4.1 Installation des Umlenkspiegels
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
90˚ Ablenkspiegel
Befestigungsschrauben
Barcodescanner VB14
ZUBEHÖRMONTAGE
Deckelschrauben
Abtastungsfenster
Copyright Pepperl+Fuchs, Printed in Germany
11
