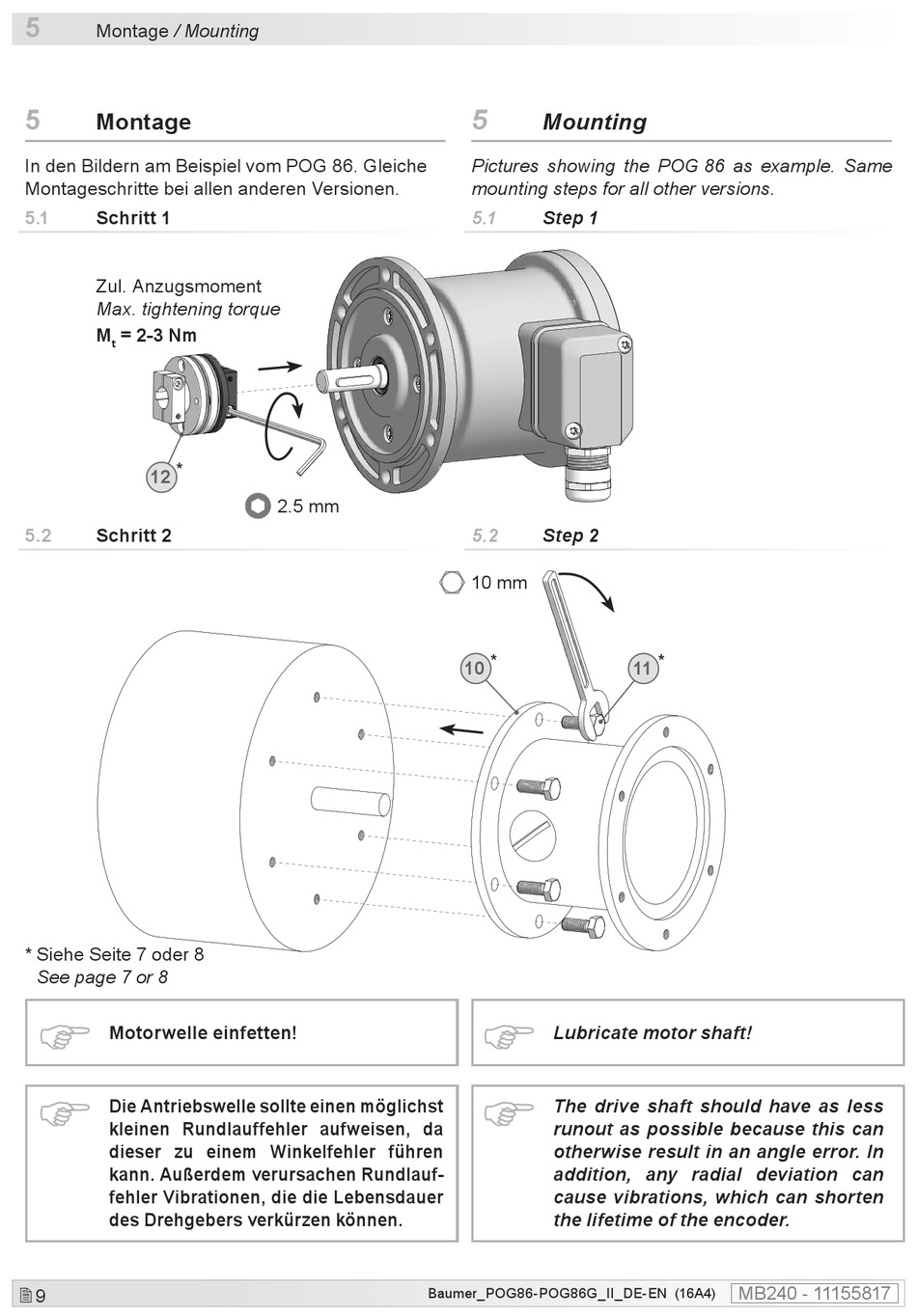

Montage / Mounting
5
Montage
In den Bildern am Beispiel vom POG 86. Gleiche
Montageschritte bei allen anderen Versionen.
5.1
Schritt 1
Zul. Anzugsmoment
Max. tightening torque
M
= 2-3 Nm
t
*
12
5.2
Schritt 2
* Siehe Seite 7 oder 8
See page 7 or 8
Motorwelle einfetten!
Die Antriebswelle sollte einen möglichst
kleinen Rundlauffehler aufweisen, da
dieser zu einem Winkelfehler führen
kann. Außerdem verursachen Rundlauf-
fehler Vibrationen, die die Lebensdauer
des Drehgebers verkürzen können.
9
2.5 mm
Baumer_POG86-POG86G_II_DE-EN (16A4)
5
Mounting
Pictures showing the POG 86 as example. Same
mounting steps for all other versions.
5.1
Step 1
5.2
Step 2
10 mm
*
10
11
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error. In
addition, any radial deviation can
cause vibrations, which can shorten
the lifetime of the encoder.
*
