Hydraulik-Pumpe mit Dichtungen

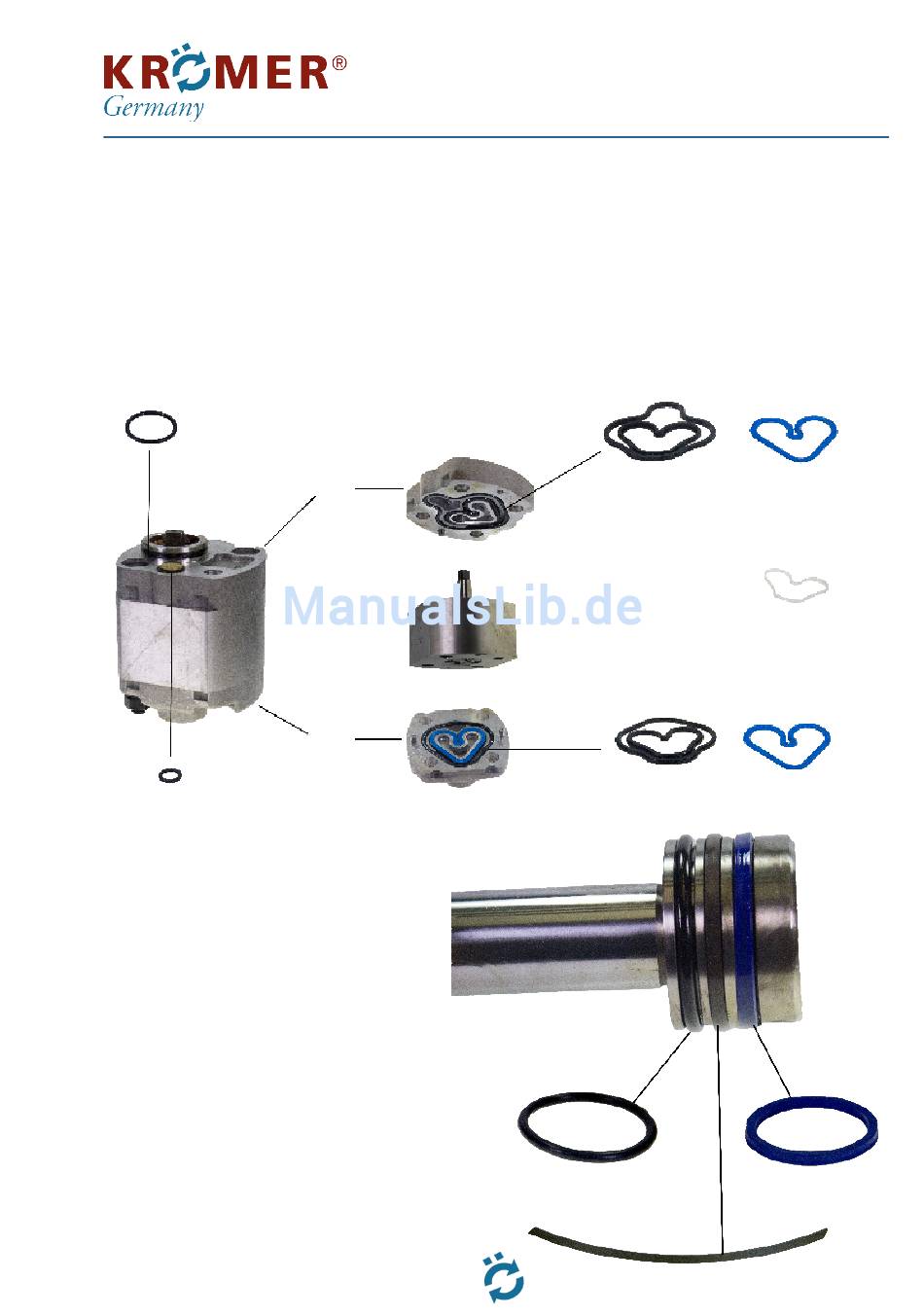

Um die Dichtigkeit des Hydraulikmotors zu gewährleisten, ist dieser mit dem unten abgebildeten
Dichtungssatz ausgerüstet. Dieser besteht aus jeweils einer Dichtung und je einem Dichtungsschutz für
die obere sowie untere Motorenhälfte. Zusätzlich sind Vor- und Rücklauf des Aggregats entsprechend
abgedichtet. Abhängig von der Modellreihe Ihrer Hebebühne kann ein weiterer Dichtungsring verbaut
sein. Dieser ist jedoch für den sicheren Betrieb nicht zwingend notwendig. Normalerweise sollten die
Dichtungen ca. 10 Jahre halten. Falls doch einmal Schmutz in den Hydraulik-Kreislauf kommen sollte,
könnte es die Dichtungen schon vorab beschädigen.
Dichtungsring zum Motor
Öldruck von Pumpe

Hydraulik-Zylinder mit Dichtungen

Nebenstehend ist der Dich-
tungssatz des Hydraulikstem-
pels zu sehen. Dieser besteht
aus einer oberen und einer
unteren Dichtung sowie einem
Führungsring. Die Zylinder
Dichtungen sind für ca. 10 Jah-
re ausgelegt. Der Wechsel der
Dichtung dauert pro Zylinder
ca. 20 Minuten.
