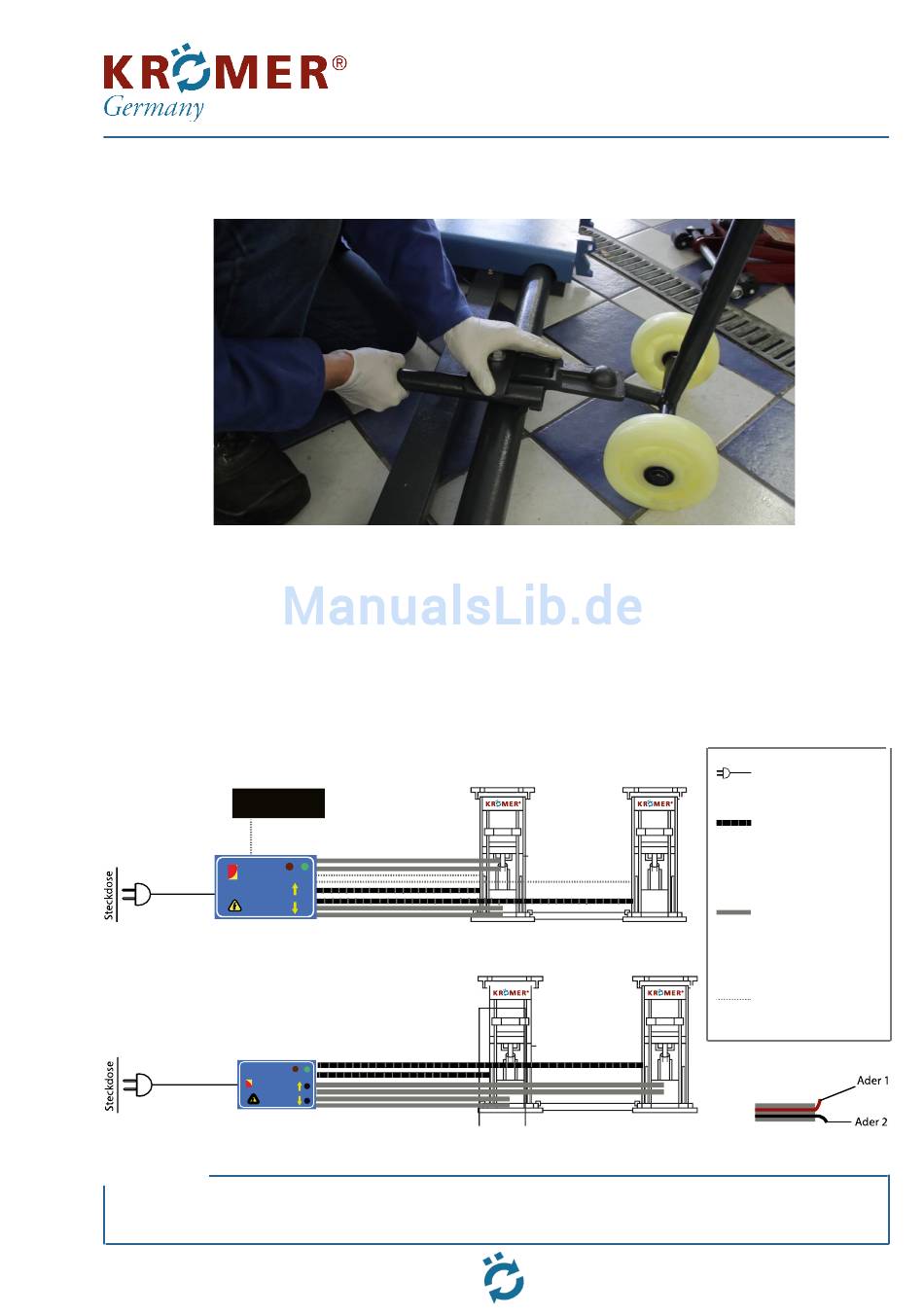

Schritt 4: Bühne mit Bedienpult verbinden
Verbinden Sie nun das Bedienpult mit der Hebebühne. Hierbei spielt die Farbgebung der einzelnen Kabel
kein Rolle. Achten Sie lediglich darauf, dass jeweils 2 Stecker mit 2 Buchsen der Gegenseite zusammen
kommen und die beiden weißen Stecker korrekt verbunden sind. Führen Sie nach erfolgreicher Installation
einen Funktionstest wie später in dieser Anleitung beschrieben durch, um das korrekte Arbeiten Ihrer
Hebebühne zu gewährleisten.
Hebebühne „Berlin"
Kompressor
Hebebühne „Fulda"
Anschließen der Bedienpultelektrik.
HINWEIS!
Ältere Baureihen dieses Modells können anstatt insgesamt 4 Ein-Pin-Stecker über 6 Stecker
verfügen. Mit diesen ist ebenso wie gezeigt zu verfahren.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Abb.25.7
Elektrokabel/
Anschluss
(220V/380V)
Hydraulikschlauch
(Öl)
24 V (oberer
und unterer
Endabschalter und
Sicherheitsraste
(nur bei "Fulda"))
Druckluftschlauch zu
Sicherheitsrasten des
Hydraulikzylinders
nur bei "Berlin"
24V Elektro-Kabel
