Aufbau-Anleitung
Die Hydraulik
Optionale Einstellung der Ventile für die Hub- und Senkzeit
Nach dem ersten Auf- und Ablassen der Hebebühne ohne Fahrzeug könnte es seitens des
Fachpersonals notwendig werden die Hub- und Senkzeiten einzustellen. Durch das Öldruckventil kann
das Hubgewicht eingestellt werden. Bitte beachten Sie, dass die Hebebühne nur ein Gesamtgewicht
bis maximal 4,5 Tonnen heben darf. Je höher die Hubkraft, umso schneller fährt die Bühne nach oben.
Das mittlere Ventil ist für die Einstellung der Senkzeiten verantwortlich. Als Grund-Einstellung
empfehlen wir eine Hubzeit von ca. 60 Sekunden und Senkzeit von ca. 50 Sekunden. (siehe Seite 74)

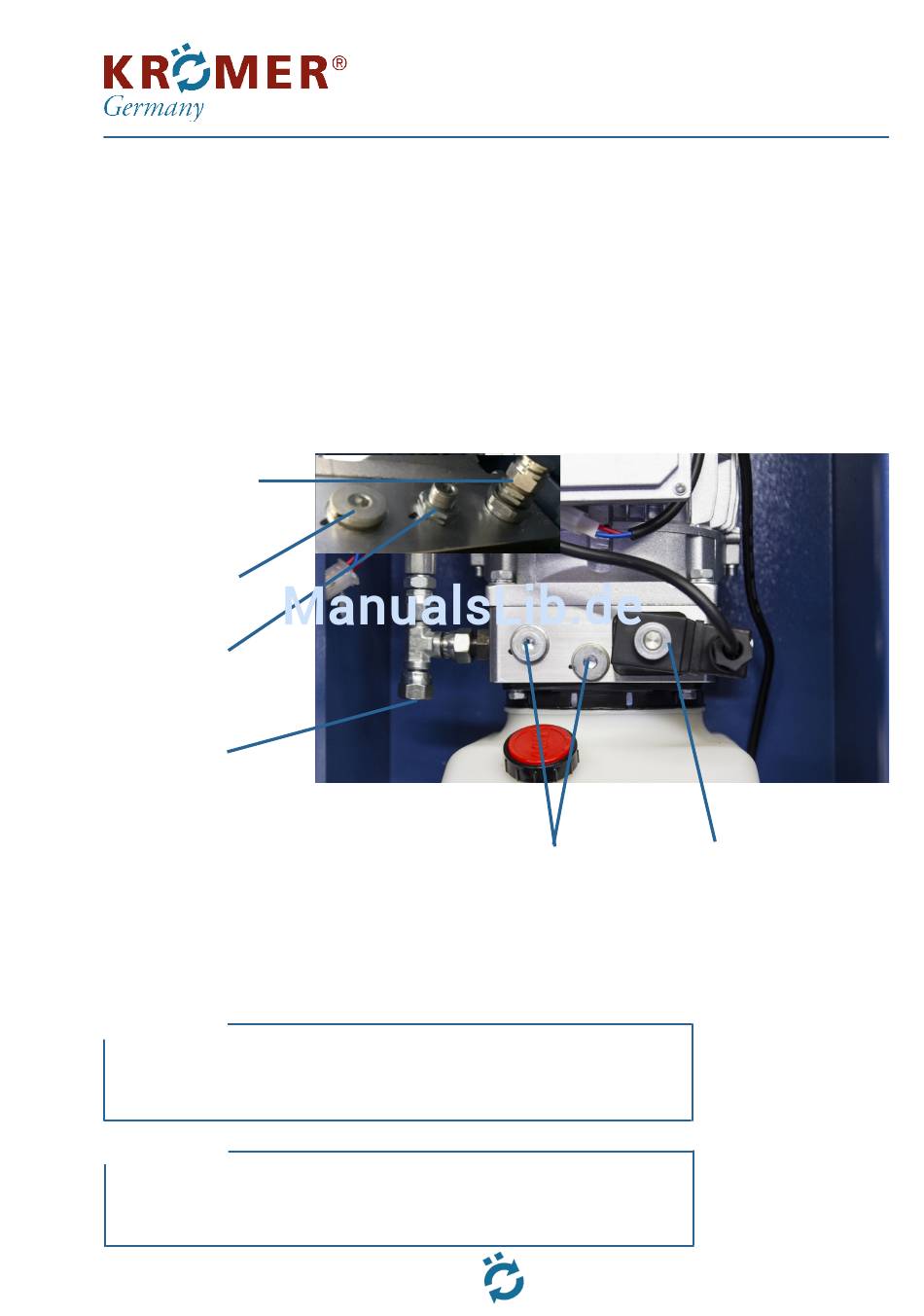

Ventil zur Einstellung
des Hubgewichtes/
Hubzeit
Blindstopfen
Ventil zur
Einstellung der
Senkzeit
Ölzufluss aus
Bühne
Einstellung des Hubgewichtes
Rote Schutzkappe entfernen (nur abziehen).
Metallschutzkappe entfernen und Hydarulik-
Durchfluss durch Drehen der geschlitzten
Geweindeschraube ändern. Nach dem
Justieren in umgekerhter Reihenfolge wieder
zusammenschrauben und Dichtigkeit unter
Druck prüfen!
HINWEIS!
Die Durchflussregelung der Hydraulikventile darf nicht geändert
werden, wenn sich ein Auto auf der Hebebühne befindet.
VORSICHT!
Änderungen an den Ventilen dürfen nur ohne Fahrzeug oder Gewichte
an der der Bühne ausgeführt werden, um Schäden an den Ventilen zu
vermeiden.
