Aufbau der Sicherheitsvorrichtungen
ACHTUNG!
Beachten Sie immer die Kapazität Ihrer Hebebühne, wenn Sie Fahrzeuge mit speziellen Merkmalen
bewegen. Der Sicherheitsbereich kann durch die Maße solcher Fahrzeuge beeinträchtigt werden. Die
Abstände, die einzuhalten sind, entnehmen Sie der nachstehenden Zeichnung.

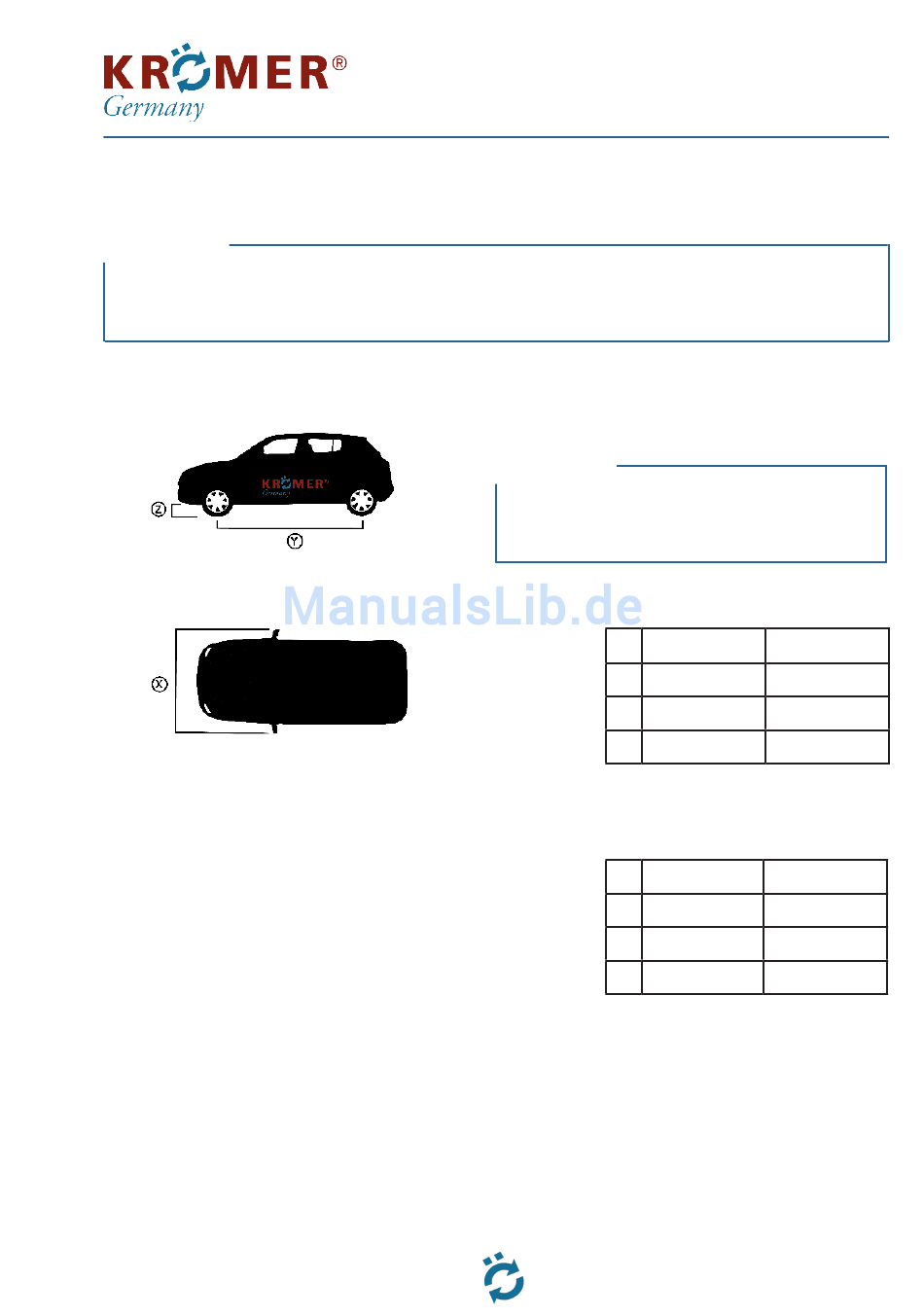

Maximalgröße des Fahrzeugs
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
ACHTUNG!
Wenn der Unterboden eines PKW einen zu
geringen Bodenabstand hat, sollten flache
Gummiklötzer benutzt werden.
X10, X30, XX50
Max. Breite
Max. Radstand
Abb.11
X40
Max. Breite
Max. Radstand
Min. (mm) Max. (mm)
x - 2400
y - 3000
z 105 -
Min. (mm) Max. (mm)
x - 2400
y - 3500
z 105 -
36
