Kameramenüposten
● ■
Bildschirm System
Dieses Menü weist Posten auf, die sich auf die Genlock-
Phasenjustierung und die Einstellungen des Ausgabebilds
der Kamera beziehen.
Sys t e m
G enloc k
O utput
O ther
R eturn
Genlock (nur AW‑HE60S)
Damit zeigen Sie den Bildschirm Genlock an, auf dem die
Phasenjustierungen durchgeführt werden.
Beim Modell AW-HE60H kann dieser Posten nicht gewählt
werden.
Output
Damit zeigen Sie den Bildschirm Output an, auf dem die
Einstellungen für das Ausgabebild der Kamera gewählt
werden.
Other
Damit zeigen Sie den Bildschirm Other an, auf
dem die Einstellungen für den Installationsstatus
der Schwenk-Neigekopfeinheit der Kamera und die
Betriebsgeschwindigkeit sowie die auf die anderen
Funktionen bezogenen Einstellungen ausgewählt werden.
Return
Benutzen Sie diesen Posten, um zum vorherigen Menü
zurückzukehren.
46 (G)
(Fortsetzung)
● ■
Horizontal Phase [–206 bis +49]
Subcarrier Phase Coarse [0° bis 315°]
Subcarrier Phase Fine [–127 bis +127]
H Phase.SC Fine Step [1 bis 10]
Return

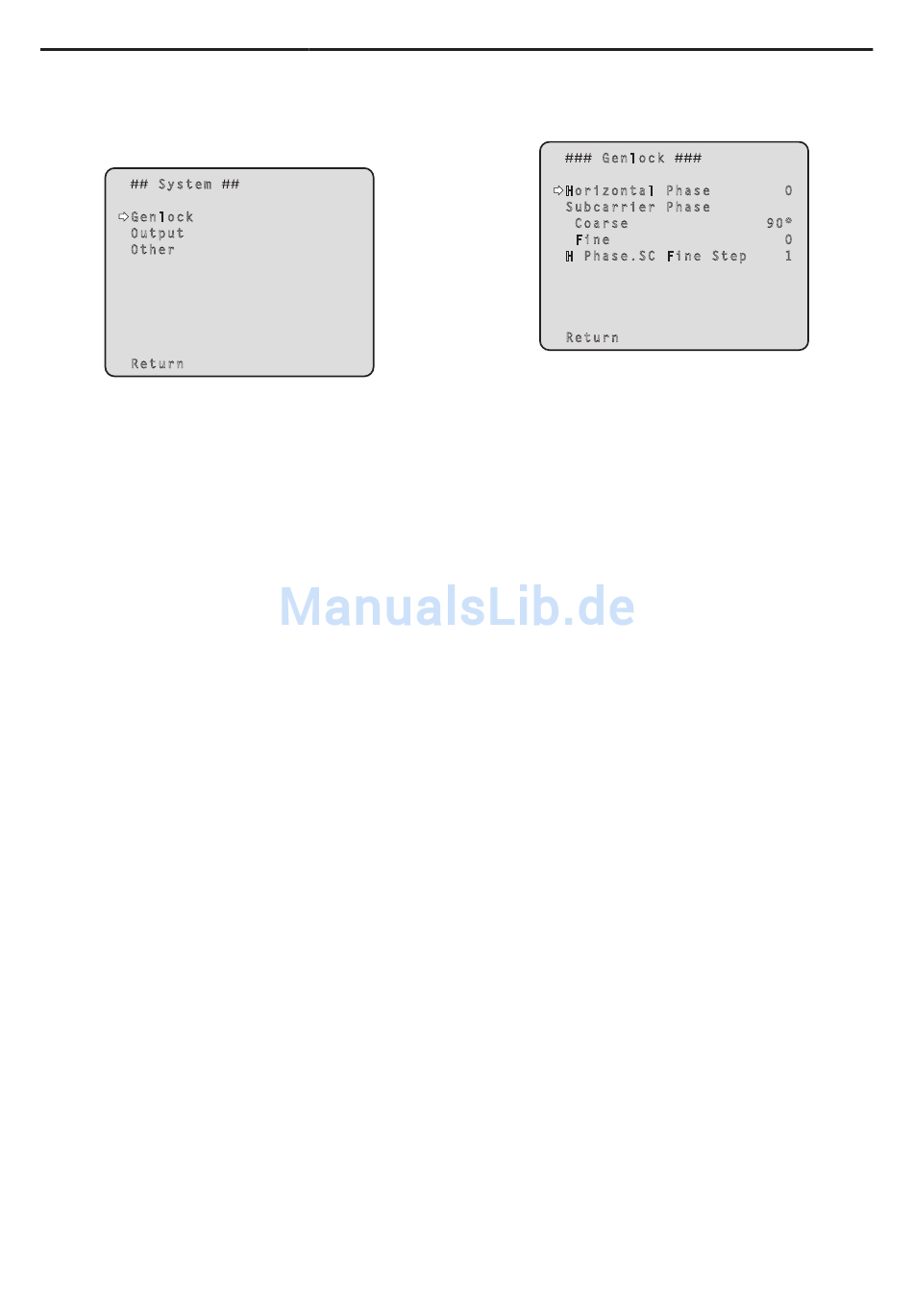

Bildschirm Genlock
(nur AW‑HE60S)
G e n l o c k
H o r i z o n t a l P h a s e
S u b c a r r i e r P h a s e
C o a r s e
F i n e
H P h a s e . S C F i n e S t e p
R e t u r n
Dieser Posten dient zum Justieren der horizontalen Phase
während des Genlock-Vorgangs.
Dieser Posten dient der Grobeinstellung der Farbphase
während des Genlock-Vorgangs.
Diese Einstellung ist für VBS-Signalausgabe gültig.
Dieser Posten dient der Feineinstellung der Farbphase
während des Genlock-Vorgangs.
Diese Einstellung ist für VBS-Signalausgabe gültig.
Dieser Posten dient der Wahl des Betrags, um den die
horizontale Phase (Horizontal Phase) zu justieren ist, und
um den die Feineinstellung der Farbphase (Subcarrier
Phase Fine) durchzuführen ist.
Benutzen Sie diesen Posten, um zum vorherigen Menü
zurückzukehren.
0
9 0 °
0
1
