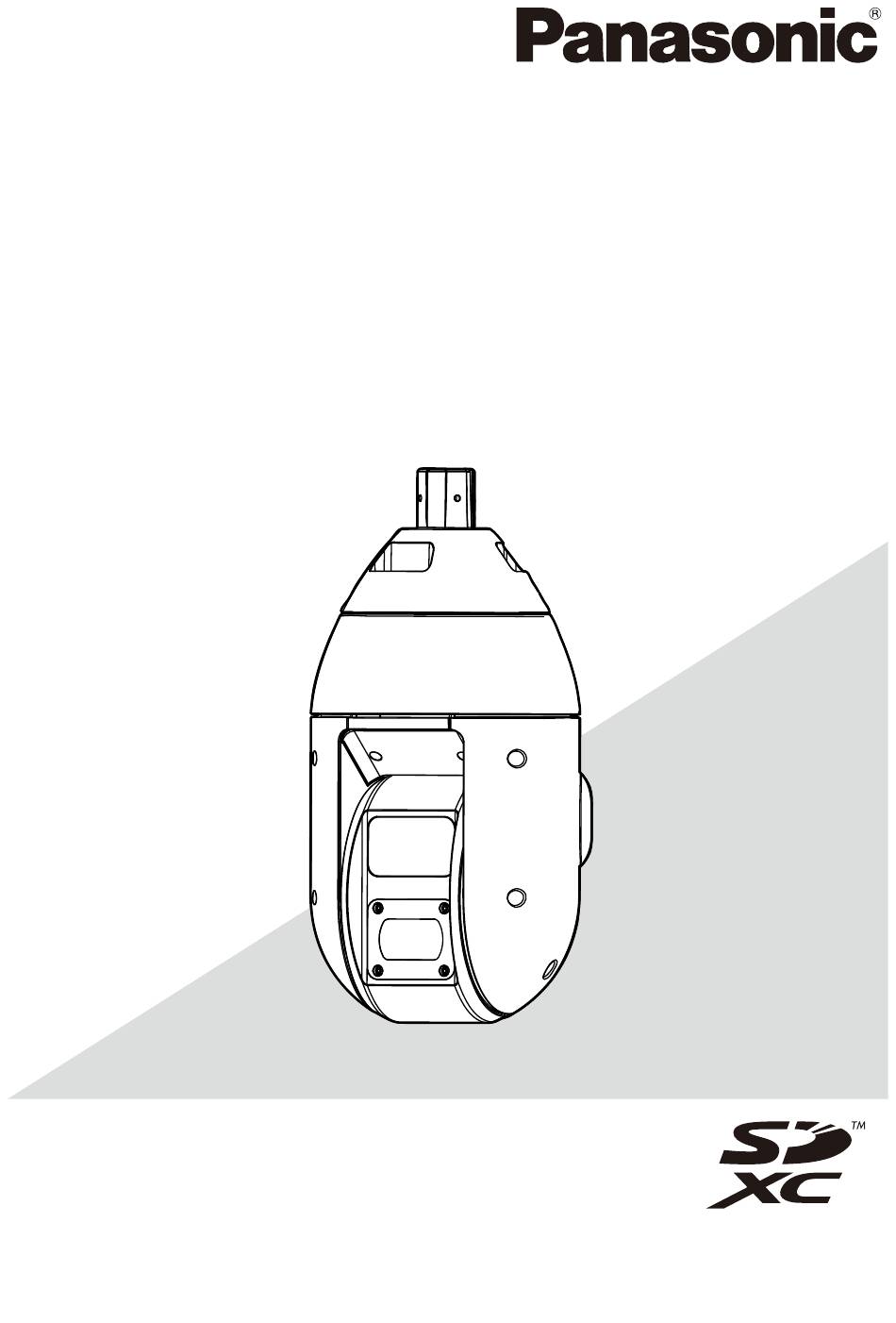

Wichtige Informationen
Netzwerkkamera
WV-X6533LN, WV-S6532LN
Modell-Nr.
WV-X6533LNS, WV-S6532LNS
(Starke Salzschadenbeständigkeit)
(Starke Salzschadenbeständigkeit)
WV-X6533LN
* Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch.
Für Informationen zur Durchführung der Einstellungen und zur Bedienung der
Kamera beziehen Sie sich auf die Bedienungsanleitung auf unserer folgenden
Support-Website.
https://security.panasonic.com//training_support/documentation_database/
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-X6533LNS
Inhaltszusammenfassung für Panasonic WV-X6533LNS
- Seite 1 Wichtige Informationen Netzwerkkamera WV-X6533LN, WV-S6532LN Modell-Nr. WV-X6533LNS, WV-S6532LNS (Starke Salzschadenbeständigkeit) (Starke Salzschadenbeständigkeit) WV-X6533LN * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Für Informationen zur Durchführung der Einstellungen und zur Bedienung der Kamera beziehen Sie sich auf die Bedienungsanleitung auf unserer folgenden Support-Website.
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Anmerkungen ..........................4 Wesentliche Funktionen ........................ 4 Bedienerhandbücher ........................6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Open-Source-Software ......................... 7 Copyright ............................8 Netzwerksicherheit ........................ -
Seite 3: Beschränkung Der Haftung
DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic i-PRO Sensing Solutions Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFT- BAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-... -
Seite 4: Vorwort
Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. Nur bei Modell WV-X6533LN, WV-X6533LNS vorhandene Funktionen. X6533 Nur bei Modell WV-S6532LN, WV-S6532LNS vorhandene Funktionen. - Seite 5 Erreicht eine hohe Stoßfestigkeit gemäß IK10* (IEC 62262). Das Kameragehäuse weist die für die Installation im Freien erforderliche hohe Stoßfestigkeit auf. Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Face Codierungstechnologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Face Codierung im Vergleich zu unseren Vor- gängermodellen die Datenlast.
-
Seite 6: Bedienerhandbücher
® ® ® Adobe Reader or Acrobat Reader (Wird zur Anzeige der PDF-Datei benötigt.) *1 Für die Anzeige der Kamerabilder mit dem Internet Explorer empfehlen wir die Verwendung der Hardwarecodierungsfunktion. Detaillierte Informationen finden Sie auf unserer Support-Website (https://security.panasonic.com/training_support/support/info/ <Kontroll-Nr.: C0313>). -
Seite 7: Warenzeichen Und Eingetragene Warenzeichen
• Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet. -
Seite 8: Copyright
Copyright Außer für die Open-Source-Software, die unter der GPL/LGPL usw. lizenziert ist, ist das Verteilen, Kopieren, Zerlegen, Nacherstellen und Nachbauen der mit diesem Produkt gelieferten Software ausdrücklich verboten. Auch deren Export unter Verletzung der Exportgesetze ist verboten. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden. -
Seite 9: Vorsichtsmaßnahmen
Dieses Produkt nicht in Bereichen instal- Das Produkt unter keinen Umständen zer- lieren, wo es Beschädigung durch Salz legen oder verändern. (außer WV-X6533LNS/WV-S6532LNS) oder Andernfalls besteht die Gefahr eines Brandes korrosive Gase ausgesetzt ist. oder elektrischen Schlags. Andernfalls können die Montageteile korrodie- Reparaturen und Kontrollen durch Fachhändler... - Seite 10 Regelmäßige Kontrollen müssen durchge- Das Produkt nicht an Orten installieren, führt werden. wo es Vibration ausgesetzt ist. Bei Verwendung von rostigen Metallteilen oder Lockere Bolzen oder Schrauben können zum Schrauben kann das Produkt herunterfallen Herunterfallen des Produkts führen und dabei und dabei Verletzungen oder Unfälle verursa- Verletzungen oder Unfälle verursachen.
- Seite 11 Schauen Sie nicht in die Spitze des opti- Berühren Sie die Frontblende nicht direkt schen Steckers, der Glasfaser (bei Ver- mit bloßen Händen. wendung von WV-X65F1 (Optionale Ein- Schmutz auf der Frontblende kann die Bildqua- heit: optische I/F-Optionseinheit)). lität beeinträchtigen. Bei Nichtbeachtung besteht die Gefahr von Wenn ein Fehler erkannt wird, macht das Verletzungen oder Unfällen.
- Seite 12 Zum CMOS-Bildaufnehmer • Wenn der Schmutz mit einem feuchten • Bei Langzeitaufnahme einer starken Licht- Tuch nicht abgewischt werden kann, ver- quelle, z.B. eine Punktleuchte, kann der wenden Sie ein neutrales Geschirrspülmittel Farbfilter im CMOS-Bildsensor beeinträch- und spülen Sie das Spülmittel gründlich ab. tigt werden, was zu einer Verfärbung des Die Verwendung eines Reinigungsmittels, Bildes führen kann.
- Seite 13 Entsorgung/Übereignung des Produkts Informationen zum Schleifring finden Sie auf unserer Support-Website (https://security. Das Speichern von Daten in diesem Produkt panasonic.com/training_support/support/ oder in einem Speichermedium kann zum Ver- info/ <Kontroll-Nr.: C0125>). lust von persönlichen Informationen führen. Sollte das Produkt entsorgt oder einer anderen AVC Patent Portfolio License Person übergeben werden, wenn auch nur zu...
-
Seite 14: Vorsichtshinweise Zur Installation
Vorsichtshinweise zur Installation Panasonic i-PRO Sensing Solutions Co., Ltd. übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. - Seite 15 Folgende Standorte sind zu vermeiden: Zusatzheizung • Orte, die chemischen Stoffen ausgesetzt Das Produkt ist mit einer Heizung zum Aufhei- sind, z.B. in der Nähe eines Schwimmbads zen des Geräteinneren in kalten Gegenden • Orte, wo Feuchtigkeit und ölige Dünste ausgestattet.
- Seite 16 Sie sich auf die Bedienungsanleitung auf unserer Support-Website für Beschreibungen über die Durchführung der Einstellungen. Bei Nichtgebrauch sollte das Produkt unbedingt weggeräumt werden. <WV-X6533LNS/WV-S6532LNS> * Die Kamera hat eine nicht leitende Schraube, um ein Festfressen zu verhindern. Verwenden Sie diese Schraube nicht für den Erdungsanschluss.
-
Seite 17: Teile Und Funktionen
*1 Die Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite durch direkte Eingabe der unten angegebenen URL öffnen: https://security.panasonic.com/training_support/support/qr_sp_select/ *2 In der Umgebung der Frontblende können dünne weiße Streifen auftreten. Diese treten wäh- rend der Ausbildung der regenwasserabweisenden Beschichtung auf und stellen keine Fehl-... - Seite 18 ■ Kabel q RJ45-Netzwerkkabel Ethernetkabel (Kategorie 5e oder besser, geradlinig) Wasserdichter RJ45-Steckerverbinder (Zubehör) w Stromversorgungsklemme (24 V Wechselstrom) Braun Zur Stromversorgung (24 V Wechselstrom, 50 Hz/60 Hz) Blau Schwarz Netzkabelgehäuse Multi-Kabelgehäuse e Audio-Eingangskabel (Weiß) r Audio-Ausgangskabel (Schwarz) t Alarm-Eingangs-/Ausgangskabel 8-poliges Alarmkabel (Zubehör) Die Abbildung zeigt die WV-X6533LN.
-
Seite 19: Stromversorgungsklemme (24 V Wechselstrom)/24 V Wechselstromversorgung-Anschlusssatz (Zubehör)
w Stromversorgungsklemme (24 V Wechselstrom)/24 V Wechselstromversorgung- Anschlusssatz (Zubehör) Vorsicht: • EIN MIT 24 V WECHSELSTROM GESPEISTES GERÄT MUSS EINE AN GUT ZUGÄNGLI- CHER STELLE INSTALLIERTE TRENNVORRICHTUNG AUFWEISEN. • NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 24 V WECHSELSTROM (UL 1310/CSA 223) ODER EINE STROMVERSORGUNG MIT BEGRENZTER EINSCHALTDAUER ANSCHLIESSEN (IEC/EN/UL/CSA 60950-1). - Seite 20 Anmerkung: • Der Audio-Ausgang kann auf den Monitor-Ausgang umgeschaltet werden. Eine Beschreibung zum Umschalten des Ausgangs finden Sie in der Bedienungsanleitung auf unserer Support- Website. • Der Video-Ausgang ist in den Standardeinstellungen der Kamera auf NTSC eingestellt. Wenn Sie die Video-Ausgangseinstellung auf PAL einstellen möchten, beziehen Sie sich auf die Bedienungsanleitung auf der unserer Support-Website.
-
Seite 21: Anschlussbeispiel
Anschlussbeispiel Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Bei direktem Anschluss an einen PC <Erforderliches Kabel> Ethernetkabel (Kategorie 5e oder besser, gekreuzt) Aktivlautsprecher Ethernetkabel (Kategorie 5e oder besser, Kreuzkabel) ➡ 24 V Wechselstromversorgung Plug-in-Aktivmikrofon... - Seite 22 Anschluss an ein Netzwerk mit einem PoE+-Hub/-Gerät, wenn die Temperatur –30 °C oder weniger beträgt Wenn die Temperatur –30 °C oder weniger beträgt, verwenden Sie eine 24 V Wechselstromversor- gung oder einen getesteten PoE-Injektor. <Erforderliches Kabel> Ethernetkabel (Kategorie 5e oder besser, geradlinig) Hub, Router Aktivlautsprecher Prüfmonitor...
-
Seite 23: Anzeigen Und Schalter
■ Anzeigen und Schalter w LINK-Anzeige q INITIAL SET-Schalter (OFF⇔ON) e ACT-Anzeige r SD ERROR-Anzeige SD-Steckplatz q INITIAL SET-Schalter Verwenden Sie den INITIAL SET-Schalter, um die Einstellungen der Kamera auf die Vorgabe zurück- zusetzen. WICHTIG: • Wenn die initialisiert wird, werden die Einstellungen einschließlich der Netzwerkeinstellungen initialisiert. - Seite 24 Anmerkung: • Wiederholen Sie diesen Vorgang, wenn Informationen wie die MAC-Adresse und die IP-Ad- resse usw. der Kamera nicht auf dem [Panasonic IP Setting]-Bildschirm angezeigt werden oder wenn das Administrator-Registrierungsfenster nicht angezeigt wird. • Sobald der Benutzername und das Passwort im Administrator-Registrierungsfenster registriert sind, beginnen die Schwenk-, Neigungs- und Zoomfunktionen automatisch zu funktionieren.
-
Seite 25: Einsetzen/Entnehmen Einer Sd-Speicherkarte
• Informationen über die Einstellungen für die SD-Speicherkarte finden Sie in der Bedienungsan- leitung auf unserer Support-Website. • Weitere aktuelle Informationen zu den kompatiblen SD-Speicherkarten finden Sie auf unserer Support-Website (https://security.panasonic.com/training_support/support/info/ <Kontroll-Nr.: C0107>). ■ Einsetzen einer SD-Speicherkarte [1] Schalten Sie entweder die Stromversorgung zur Kamera aus oder versetzen Sie die Kamera in den “SD-Speicherkarte Einsetzen/Entfernen”-Modus. - Seite 26 [2] Eine SD-Speicherkarte einsetzen. Schritt 1 Befestigungsschrauben der SD-Steckplatz-Abdeckung Öffnen Sie die SD-Steckplatz- Abdeckung. Lösen Sie die 2 Befestigungsschrauben der SD-Steckplatz-Abdeckung (M4) hinten an der Kameraeinheit mit einem Kreuzschlitzschrau- bendreher und öffnen Sie die SD-Steck- platz-Abdeckung. SD-Steckplatzabdeckung Schritt 2 Eine SD-Speicherkarte einsetzen. SD-Steckplatz •...
-
Seite 27: Entnehmen Einer Sd-Speicherkarte
■ Entnehmen einer SD-Speicherkarte • Schalten Sie auch beim Entfernen einer SD-Speicherkarte die Stromversorgung der Kamera aus. • Wenn es schwierig ist, die Stromversorgung der Kamera auszuschalten, versetzen Sie die Kamera immer in den “SD-Speicherkarte Einsetzen/Entfernen”-Modus. • Zum Entnehmen der SD-Speicherkarte die Reihenfolge umkehren. •... -
Seite 28: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis... - Seite 29 Andernfalls die Software zum Formatieren der SD-Speicherkarte im PC installieren. Weitere Informationen zu unterstützter Software finden Sie auf unserer Support-Webseite (https:// security.panasonic.com/training_support/support/ info/ <Kontroll-Nr.: C0105>). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen.
- Seite 30 Symptom Ursache/Abhilfe Seitenverweis • Folgende Punkte überprüfen: • Kamera, Hub oder Peripheriegeräte sind nicht geerdet. • Die Kamera wird in der Nähe einer Starkstromlei- tung betrieben. • Die Kamera wird in der Nähe eines Geräts betrie- Der Audio-Eingang ben, das ein starkes elektromagnetisches Feld enthält Störgeräu- oder Radiowellen erzeugt (z.B.
- Seite 31 Symptom Ursache/Abhilfe Seitenverweis • Wenn die Kamera auf eine hohe Bildwiederholfre- quenz und hohe Bildqualität eingestellt ist und die Hardware-Decodierungsfunktionen des PCs ver- wendet werden, verzögert sich die Aktualisierung des Bildschirms aufgrund der Spezifikationen der CPU oder des Speichers des PCs. Diese Fälle können durch Verwendung eines PCs mit den folgenden Spezifikationen verbessert werden.
-
Seite 32: Technische Daten
Windbeständigkeit: Bis zu 40 m/s Abmessungen: Max. ø249 mm × 465 mm (H) Masse: WV-X6533LN/WV-S6532LN Ca. 8,2 kg (Inklusive Befestigungsrohr: Etwa 200 g und Kabelabdeckung) WV-X6533LNS/WV-S6532LNS Ca. 8,0 kg (Einschließlich Kabelabdeckung) Gehäuse: Lackierung: Aluminium-Druckguss* , Silber Äußere Befestigungsschrauben: Edelstahl (Korrosionsbeständige Behandlung) Frontblende: PC-Kunstharz (mit ClearSight-Beschichtung (wasserabstoßende... - Seite 33 Umschalten des Ausgangs finden Sie in der Bedienungsanleitung auf unserer Support- Website. *4 Unter der Voraussetzung, dass die Montage den in diesem Installationshandbuch enthaltenen Anweisungen entspricht und eine geeignete Wasserabdichtung aufgebracht wurde. *5 Die starke Schutzschicht gegen Salzschäden gibt es nur für WV-X6533LNS/WV-S6532LNS. • Kamera Bildaufnahmeelement: 1/2,8-Typ-CMOS-Bildsensor Effektive Pixelzahl: Ca.
- Seite 34 Bis zu 20 Zeichen (alphanumerische Zeichen, Symbole) Video-Bewegungsmelder An/Aus (VMD): 4 Bereiche einstellbar • Objektiv WV-X6533LN/ WV-S6532LN/ WV-X6533LNS WV-S6532LNS 22x Optischer Zoom Zoomverhältnis: 40x Optischer Zoom 60x mit HD Zusätzlicher elektroni- 34x mit HD Zusätzlicher elektroni- scher Zoom* scher Zoom*...
- Seite 35 • Schwenk-/Neigungsplattform Schwenkbereich: 360° Endlosschwenk Schwenk-Geschwindigkeit: Manuell: Ca. 0,065°/s – 150°/s Preset: Bis zu etwa 300°/s Neigebereich: Betriebsbereich: –30° – 210° (Gerade – nach unten – Gerade) Empfohlener Bereich* : 0° – 180° Neigungs-Geschwindigkeit: Manuell: Ca. 0,065°/s – 150°/s Preset: Bis zu etwa 300°/s Anzahl der Presetpositionen: 256 Auto-Modus: Autom.
- Seite 36 • Netzwerk Netzwerk: 10BASE-T/100BASE-TX, RJ45-Stecker Auflösung* [Modus 16:9] H.265/H.264 1920x1080, 1280x720, 640x360, 320x180 JPEG (MJPEG) [Modus 4:3] 2048×1536* , 1280×960, 800×600, VGA, 400×300, QVGA Bildkompression* H.265/H.264 Übertragungspriorität: Konstante Bitrate/ VBR/ Bildwiederholfrequenz/ Größte Mühe Bildwiederholfrequenz: 1 fps/ 3 fps/ 5 fps*/ 7,5 fps*/ 10 fps*/ 12 fps*/ 15 fps*/ 20 fps*/ 30 fps*/ 60 fps* * Die Bildwiederholfrequenz ist begrenzt auf die “Bitrate”.
- Seite 37 Server (Bei Ausfall der Übertragung Backup auf optionaler SD-Speicherkarte.) Mehrfachbildschirm: Auf dem Multibildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden. (Einschließlich der Kamera selbst) Hergestellt von Panasonic (SD-Geschwindigkeitsklasse 6 oder Kompatibel mit SDXC/SDHC/ höher) SD-Speicherkarten* SDXC-Speicherkarte : 64 GB, 128 GB, 256 GB...
-
Seite 38: Sonderzubehör
Ecken-Montagehalterung (Feinsilber): WV-Q189* Ecken-Montagehalterung (Hellgrau): WV-Q183* *1 Benutzen Sie zur Installation der WV-X6533LNS/WV-X6532LNS (Modelle mit hoher Wider- standsfähigkeit gegen Schäden durch Salz) immer eine Montagehalterung, die hoch beständig gegen Salz ist. *2 Nur WV-X6533LN/WV-S6532LN *3 Bringen Sie nach der Montage von WV-Q188 oder WV-Q189 mit WV-Q122A diese an der Stange oder Ecke der Wand eines Gebäudes an. - Seite 39 Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019 N0519-3110 PGQP2776WA...
