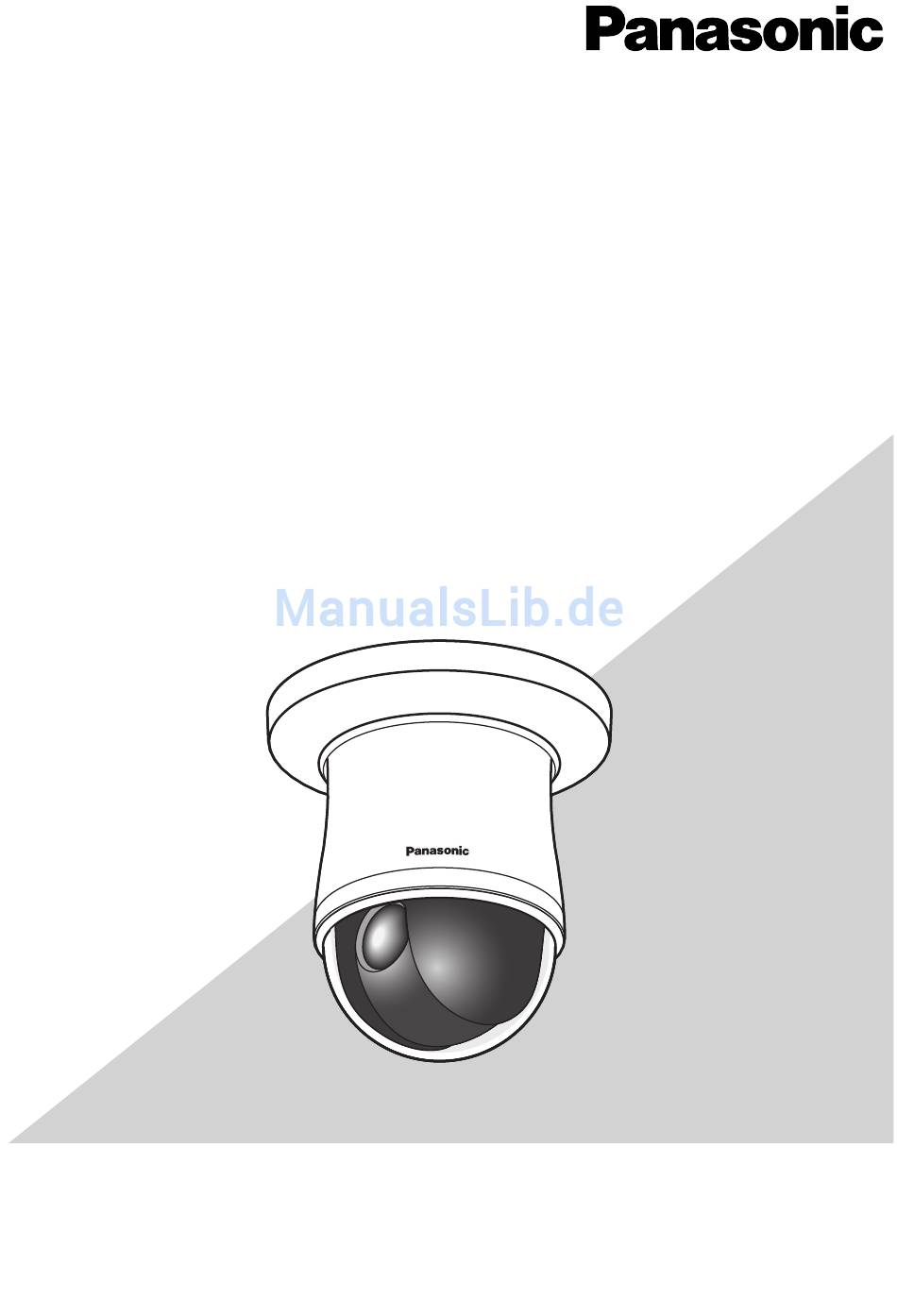

Installationshandbuch

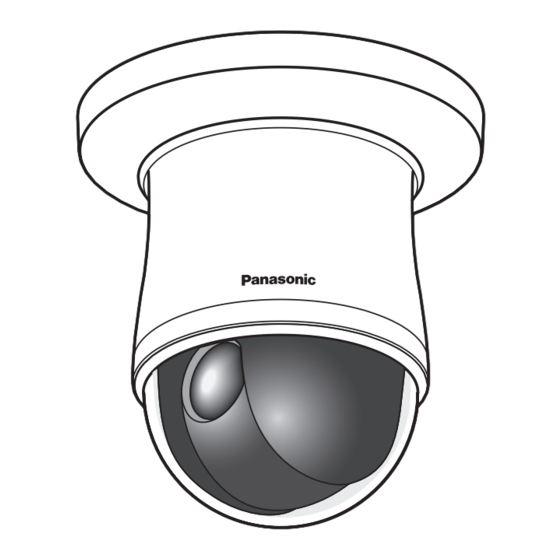

CCTV-Farbkamera
WV-CS580/G
Modell-Nr.
WV-CS584E
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer ist in einigen Beschreibungen in diesem Handbuch abgekürzt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-CS580
Inhaltszusammenfassung für Panasonic WV-CS580
- Seite 1 Installationshandbuch CCTV-Farbkamera WV-CS580/G Modell-Nr. WV-CS584E Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer ist in einigen Beschreibungen in diesem Handbuch abgekürzt.
- Seite 2 WARNUNG: • Dieser Apparat muss geerdet werden. • Der Apparat muss an eine Netzsteckdose mit einem schützenden Erdungsanschluss angeschlossen werden. • Die Netzsteckdose oder eine Gerätesteckvorrichtung muss betriebsfähig bereit stehen. • Um die Risiken eines Feuers oder eines elektrischen Schlags zu vermeiden, setzen Sie diesen Apparat nicht dem regen oder Feuchtigkeit aus.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige sicherheitsinstruktionen..........4 Beschränkung der haftung. -
Seite 4: Wichtige Sicherheitsinstruktionen
Wichtige sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie danach diese Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) RVerwenden Sie dieses Gerät niemals in der Nähe von Wasser. 6) Reinigen Sie dieses Gerät nur mit einem trockenen Tuch. 7) Blockieren Sie nicht die Belüftungsöffnungen. -
Seite 5: Beschränkung Der Haftung
JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic System Networks Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) SCHADENSANSPRÜCHE JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNGEN... -
Seite 6: Merkmale
Merkmale Super Dynamic 6 (SUPER-D6) Privatzonenfunktion SUPER-D6 ermöglicht die Erfassung klarer Bilder von Die Privatzonenfunktion ermöglicht die Ausblendung bestimmter Bereiche der Szene. Objekten in stark unterschiedlicher Beleuchtung. Patrouillenfunktion Neuer digitaler signalprozessor Die Patrouillenfunktion kann manuelle Kamerabewegungen speichern und (DSP) für hohe empfindlichkeit zu einem späteren Zeitpunkt automatisch nachvollziehen. -
Seite 7: Vorsichtsmassregeln
Vorsichtsmassregeln Bitte folgende Hinweise sowie den Inhalt der Das Netzkabel vor Beschädigung schützen. Das Netzkabel darf nicht beschädigt, bearbeitet, Abschnitte mit den Überschriften „Warnung“ and „Vorsicht“ beachten. verdreht, gestreckt, gebündelt oder mit Gewalt verbogen werden. Keine schweren Gegenstände Zur Installation an einen Fachhändler wenden. darauf abstellen. -
Seite 8: Selbstdiagnosefunktion
[Zu beachten] Selbstdiagnosefunktion Bei einer mindestens 30 Sek. andauernden Störung des Das Gerät besitzt keinen Netzschalter. Geräts, z.B. aufgrund exogener Rauschstörungen, stellt es Der Schutzschalter ist bei jeder Ausschaltung abzustellen. sich automatisch zurück und wird wieder funktionsfähig. Bei der Rückstellung des Geräts werden Einstellwerte wie auch Folgende Vorsichtsmaßnahmen treffen, um zuver- bei der Einschaltung initialisiert. -
Seite 9: Vorsichtsmassregeln Für Die Installation
Punkte, ebenso wie der Inhalt von „Warnung“ und die starken Temperaturschwankungen ausgesetzt sind. „Achtung“ müssen beachtet werden. (Solche Bedingungen können zu einem Beschlagen und Panasonic übernimmt keine Verantwortung für zur Kondensationsbildung an der Kuppel führen.) Verletzungen oder Sachschäden, die aus der Beim Anschließen dieses Produkts können die... - Seite 10 nehmen Sie sie bei geringer Luftfeuchtigkeit ab, und entfernen Sie die Feuchtigkeit aus der Kamera; bringen Sie die Kuppel dann wieder an. Schrauben anziehen • Schrauben und Bolzen müssen mit dem für das Material und die Stärke der Einbaufläche geeigneten Anzugsmoment festgezogen werden. •...
-
Seite 11: Grundbedienung Und Steuerung
Grundbedienung und steuerung Alarm-Eingangsstecker Alarm-Ausgangsstecker Kamera-Grundplatte Video-Ausgangsstecker Datenport (RS485) Netzkabel Fangdraht Abdeckblende (mitgeliefert) Kamera Kuppelbefestigungsring Objektiv Das Objektiv kann nicht ausgetauscht werden. Kuppel Die Kuppel kann leicht beschädigt werden und sollte daher vorsichtig behandelt werden. -
Seite 12: Dip-Schalter-Einstellungen
DIP-schalter-einstellungen Wichting: • Bevor die Kamera in einer Konfiguration eingerichtet werden kann, bei der der RS485-Datenport der Kamera zur Kamerasteuerung (Schwenken, Neigen etc.) durch ein System-Steuergerät verwendet wird, müssen die DIP-Schalter der Kamera für die Angabe der Gerätenummer und der Kommunikationsparameter konfiguriert werden. Wenn die DIP-Schalter nicht eingestellt werden, ist die Steuerung durch ein System-Steuergerät nicht möglich, und die Einrichtung der Kamera muss erneut durchgeführt werden. -
Seite 13: Gerätenummer (Dip-Schalter 1)
■ Gerätenummer (DIP-Schalter 1) Die werksseitigen Vorgabeeinstellungen für diese DIP-Schalter sind alle AUS. (Koaxiales Multiplex-System) Konfiguration für Gebrauch von Panasonic Protokoll Geräte- Geräte- Geräte- DIP-Schalter 1 DIP-Schalter 1 DIP-Schalter 1 nummer nummer nummer 1 ~ 96 * Geräte- Geräte- Geräte-... - Seite 14 Geräte- Geräte- Geräte- DIP-Schalter 1 DIP-Schalter 1 DIP-Schalter 1 nummer nummer nummer Konfiguration für Gebrauch von Pelco Protokoll Gerätenummer Gerätenummer Gerätenummer Gerätenummer Gerätenummer Gerätenummer DIP-Schalter 1 DIP-Schalter 1 DIP-Schalter 1 Pelco-P Pelco-D Pelco-P Pelco-D Pelco-P Pelco-D [RS485 EINRICHTUNG] Menü **RS485 SETUP** Verwenden Sie einen Joystick usw., stellen Sie die Gerätenummer ein UNIT NUMMER P1 D32...
-
Seite 15: Rs485-Kommunikationsparameter (Dip-Schalter 1)
Geräte (marktüblich) kompatibel mit dem Pelco-Protokoll zusammen funktionieren. Hinweis: • Beim Gebrauch der Einheitsnummer 1 bis 96 des Panasonic Protokolls und beim Gebrauch der Einheitsnummer 32 bis 96 des Pelco-D Protokolls muss die Einheitsnummer-Einstellung konfiguriert werden, indem Sie das Menü... -
Seite 16: Kamerainstallation
Kamerainstallation Wenn die Kamera an einer Wand oder Decke installiert wird, lesen Sie bitte den unten stehenden, wichtigen Hinweis. Wichtig: • Suchen Sie sich 4 Schrauben (M4), um die Kamera an einer Wand oder Decke zu befestigen, je nach Material des Installationsbereichs. -
Seite 17: Vorbereiten Der Kamera Und Der Abdeckblende Für Den Seitlichen Kabelausgang
■ Vorbereiten der Kamera und der 2. Drehen Sie die Kamera-Grundplatte in Pfeilrichtung, und entfernen Sie sie. Abdeckblende für den seitlichen Kabelausgang 15° Wenn die Kamera an der Decke oder an einer Wand so befestigt wird, dass die Kabel (Stromversorgung, Drehen Ziehen Sie die Videoausgang, RS485, Alarmeingang, Alarmausgang) - Seite 18 5. Bringen Sie den Fangdraht zur sicheren Befestigung 9. Trennen Sie die beiden Teile der Abdeckblende (im der Kamera an der Kamera-Grundplatte an. Lieferumfang der Kamera) voneinander. Ziehen Sie am Fangdraht, um sicherzustellen, dass Drücken Sie an den mit markierten Punkten der der Fangdrahtring fest mit dem Haken an der Abdeckblende nach oben (in der untenstehenden...
-
Seite 19: Deinstallation Der Kamera
Deinstallation der Kamera 3. Entfernen Sie den Fangdraht von der Kamera- Vorsicht: Grundplatte. • Gehen Sie bei der Deinstallation der Kamera und der Abdeckblende mit großer Sorgfalt und Präzision vor. Andernfalls kann die Kamera beschädigt werden. ■ Entfernen der Abdeckblende Beachten Sie bitte, dass die beiden Teile der Abdeckblende vor dem Entfernen getrennt werden müssen. -
Seite 20: Anschlüsse
Feuer, Stromschlag, Verletzungen und Sachschäden kommen. (Spannungsführend) Braun An die Stromversorgung 220 V-240 V Ws (Nulleiter) Blau (WV-CS580) GND ( Sicherheitserdung )*3 WV-CS580 Grün/Gelb 24 V Ws GND ( Signalerdung )*3 WV-CS584 (WV-CS584) Datenport (RS485) Verdrillte Doppelleitung*1 Zum Matrix-Schaltgerät etc. - Seite 21 Nennwerte für Alarm In/Out • 24 V AC Netzanschluss Empfohlener Querschnitt für die 24 V AC-Leitung Alarm In : Eingang 5 V DC mit Pull-up-Widerstand. Antriebskapazität von mindestens 0,2 mA K u p f e r d r a h t - erforderlich.
-
Seite 22: Troubleshooting
Troubleshooting Bevor Sie Kundendienst anfordern, überprüfen Sie, ob Sie das Problem mit Hilfe der folgenden Problembeschreibungen selber beheben können. Wenn das Problem durch die nachfolgend beschriebenen Maßnahmen nicht behoben werden kann oder wenn Ihr Problem nicht in der Liste aufgeführt ist, setzen Sie sich mit einem qualifizierten Kundendiensttechniker oder Systeminstallateur in Verbindung. Problem Ursache und empfohlene Maßnahme Verweis (Seite) -
Seite 23: Schlechte Bildqualität
Problem Ursache und empfohlene Maßnahme Verweis (Seite) Bedienungs- • Überprüfen Sie die Weißabgleich-Einstellung. anleitung Bedienungs- • Stellen Sie die Bildqualität mit dem Spezialeinstellungsmen anleitung ein: Schlechte Bildqualität • Ist die Kuppel oder das Objektiv der Kamera verschmutzt? Falls ja, reinigen Sie sie. Bedienungs- •... -
Seite 24: Menü-Einstellungen Lassen Sich Nicht
Problem Ursache und empfohlene Maßnahme Verweis (Seite) Schwarze Linie • Ist der angeschlossene Systemkontroller als erscheint im Bild. Multiplex-Vertikaltreiber (VD2) eingestellt? Menü-Einstellungen Bedienungs- lassen sich nicht • Ist die Passwortverriegelung aktiviert? anleitung ändern. • S e t z e n S i e s i c h m i t e i n e m q u a l i f i z i e r t e n Ich habe das Passwort Kundendiensttechniker oder Systeminstallateur in —... - Seite 25 Problem Ursache und empfohlene Maßnahme Verweis (Seite) Die Kameraposition weicht Bedienungs- • Führen Sie die Funktion AUFFRISCHEN aus dem von der eingestellten Spezialeinstellungsmen aus. anleitung Preset-Position ab. Das Bild unterscheidet • Passen Sie das Bild mit dem Preset-Men und einer Bedienungs- sich von der Szenendatei an.
-
Seite 26: Technische Daten
Technische daten ● Allgemeines WV-CS580 WV-CW584 Stromversorgung 220 V-240 V Wechselstrom, 50 Hz 24 V Wechselstrom, 50 Hz Leistungsaufnahme 4.6 W 4.3 W Aufnahmevorrichtung 1/4-Zoll Interline Transfer CCD Effektive Pixelzahl 976 (H) × 582 (V) Abtastbereich 3,66 mm (H) x 2,73 mm (V) -
Seite 27: Hauptfunktionen
● Hauptfunktionen Steuergeräteschnittstelle Koaxiales Multiplex-System, RS485 Steuerfunktionen Schwenk/Neigung, Zoom und Fokus, 256 Preset-Positionen, Ausgangsposition, Patrouillenfunktion EIN (L), EIN (M), EIN (H), AUS Titel (ID) EIN, AUS (Preset-ID, Kamera-ID, Bereichstitel: 16 alphanumerische Zeichen) Zoom-Geschwindigkeit Ca. 6,0 Sekunden (TELE bis WIDE) bei manueller Bedienung Zoomverhältnis-Steuerung x1 bis x720 (über x36: digitalem Zoom) Passwortverriegelung... - Seite 28 Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden sollen. Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden.
- Seite 29 Importer's name and address to follow EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany © Panasonic System Networks Co., Ltd. 2011 sC1011-0 3TR006698AZB Gedruckt in China...
