Vorbereitung; Lieferumfang; Preparation; Scope Of Delivery - Baumer POG 10 Montage- Und Betriebsanleitung

4

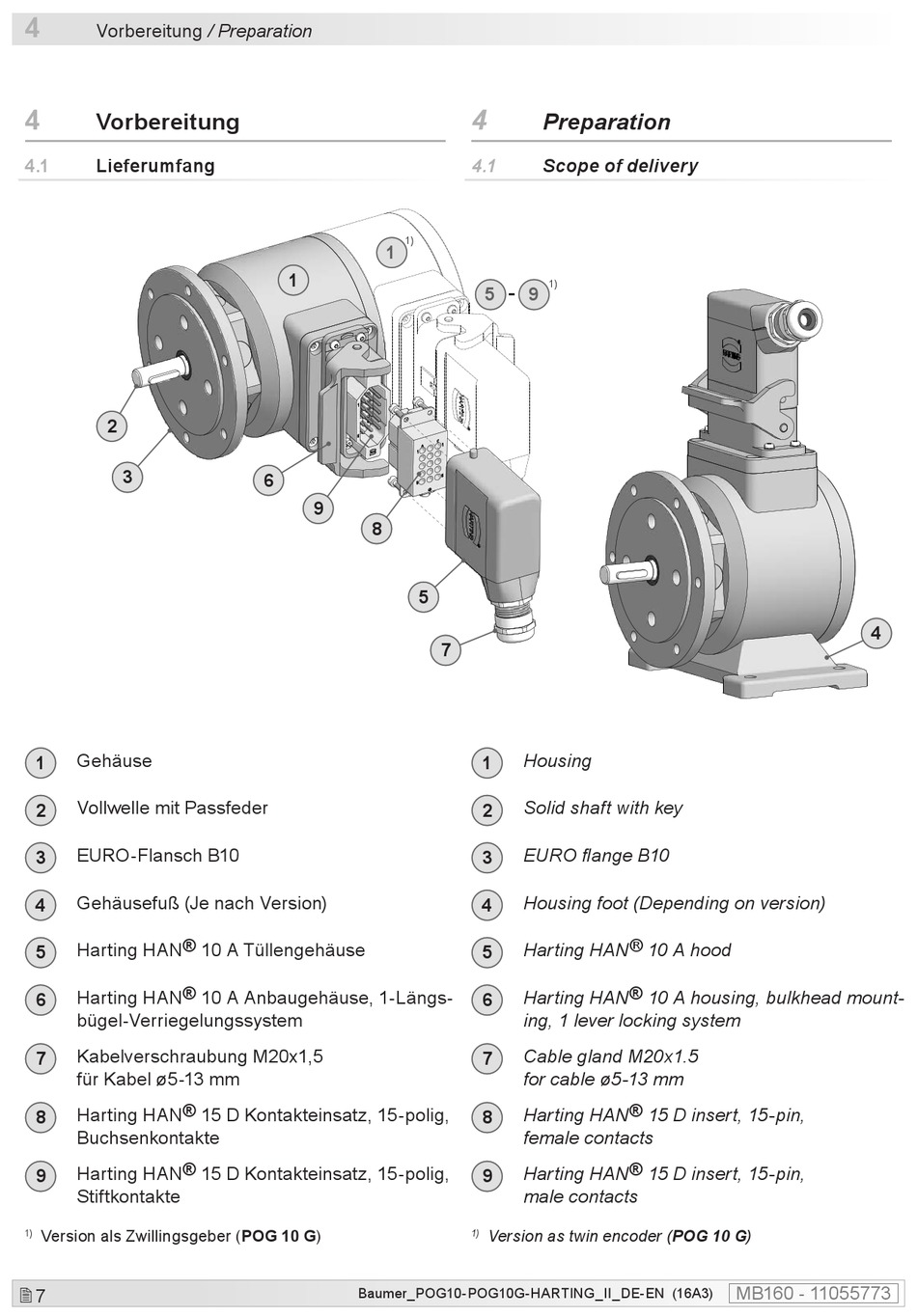

Vorbereitung / Preparation
4

Vorbereitung

4.1

Lieferumfang

2
3
Gehäuse
1
Vollwelle mit Passfeder
2
EURO-Flansch B10
3
Gehäusefuß (Je nach Version)
4
Harting HAN ® 10 A Tüllengehäuse
5
Harting HAN ® 10 A Anbaugehäuse, 1-Längs-
6
bügel-Verriegelungssystem
Kabelverschraubung M20x1,5
7
für Kabel ø5-13 mm
Harting HAN ® 15 D Kontakteinsatz, 15-polig,
8
Buchsenkontakte
Harting HAN ® 15 D Kontakteinsatz, 15-polig,
9
Stiftkontakte
Version als Zwillingsgeber (POG 10 G)
1)
 7
1)
1
1
6
9
8
5
Baumer_POG10-POG10G-HARTING_II_DE-EN (16A3)
4

Preparation

4.1

Scope of delivery

1)
-
5 9
7
Housing
1
Solid shaft with key
2
EURO flange B10
3
Housing foot (Depending on version)
4
Harting HAN ® 10 A hood
5
Harting HAN ® 10 A housing, bulkhead mount-
6
ing, 1 lever locking system
Cable gland M20x1.5
7
for cable ø5-13 mm
Harting HAN ® 15 D insert, 15-pin,
8
female contacts
Harting HAN ® 15 D insert, 15-pin,
9
male contacts
Version as twin encoder (POG 10 G)
1)
4
MB160 - 11055773
