4.0 Be di en ung s an leitung
4.1 Anschlüsse

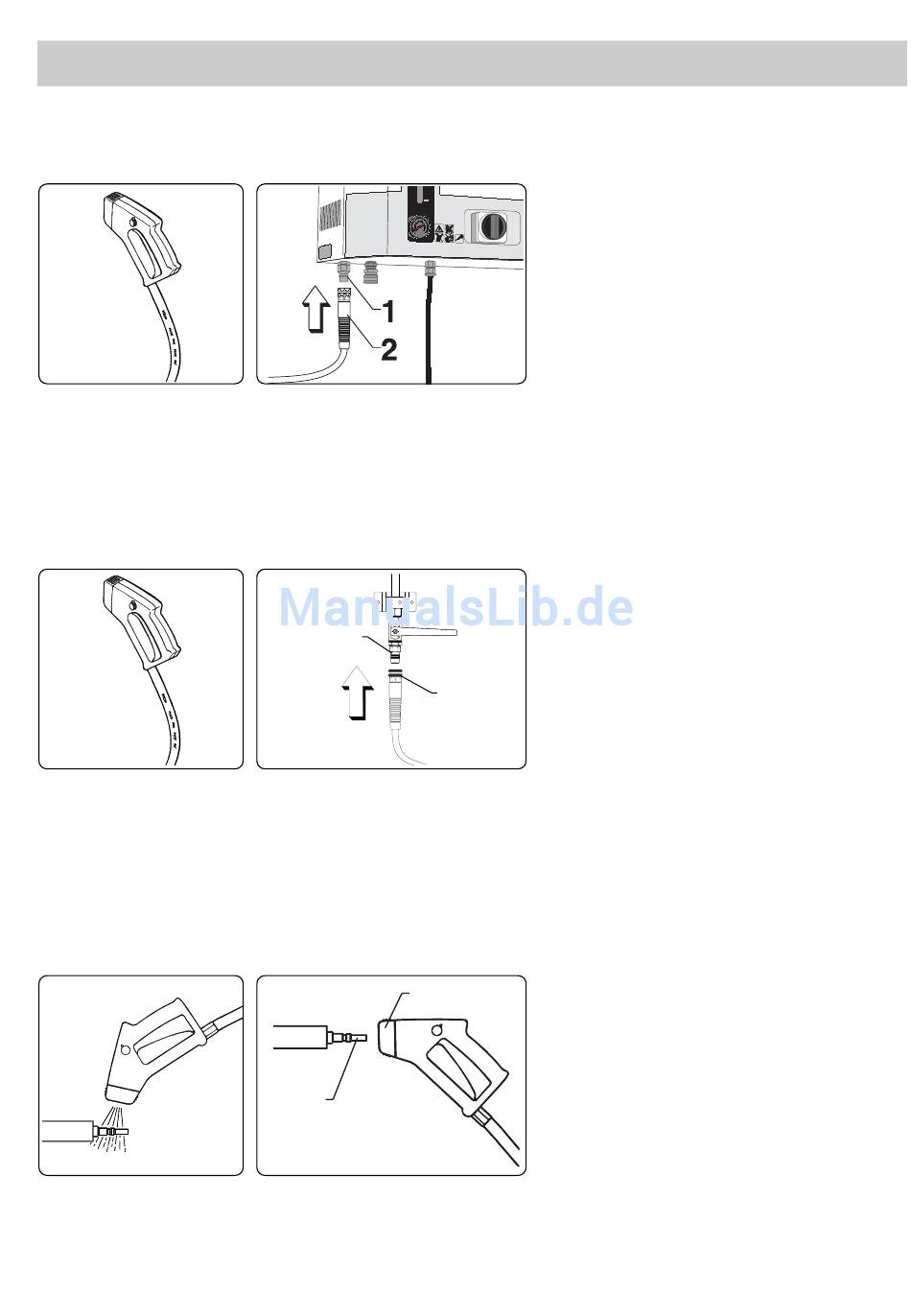

1.
Hochdruckschlauch - direkt am Gerät
Den Hochdruckschlauch wird mittels einer Schnellkupplung (2) an den Auslaßstutzen (1) des Gerätes
angeschlossen. Max. Arbeitsdruck und Tem pe ra tur sind auf dem Hochdruckschlauch aufgedruckt.
ACHTUNG: Vor Abmontierung des Hoch druck schlau ches muß zuerst das Gerät ausgeschaltet und den
Absperrhahn zugedreht werden, wonach die Spritzpistole betätigt werden muß, um den Hoch druck -
schlauch zu entlasten.
2.
Hochdruckschlauch - an Zapfstelle
Bei Rohrsystemen mit fi xen Zapfstellen muß der Hochdruckschlauch mittels einer Schnellkupplung (2) an
den Auslaßnippel (1) des Hoch druck hahns angeschlossen werden. Nach dem Anschluß muß der Griff des
Hochdruckhahns (3) in offene Position gedreht werden.
ACHTUNG: Vor Abmontierung des Hoch druck schlau ches oder beim Wech seln der Zapfstelle muß der Hoch -
druckhahn sorgfältig abgedreht und die Spritzpistole betätigt werden, um den Hochdruckschlauch zu
ent la sten.
3.
Spritzpistole - Zubehör
Den grauen Schnellkupplungsgriff (8) der Spritzpistole nach vorne ziehen. Den Nippel (9) des Sprüh rohrs
in die Schnellkupplung stecken und den Schnell kupp lungs griff loslassen. Das Sprührohr oder sonstiges
Zu be hör nach vorne ziehen, um korrekte Montage vor der Anwendung des Hoch druck rei ni gers zu sichern.
Max. Reaktionskraft der Spritzpistole und des Sprührohrs - vgl. Abschnitt 1.2 Technische Daten.
22
1
2
8
9
Max. Verlängerungsschlauch: 50 m
Nur ALTO Hochdruckschlauch ver wen den
Verbrühungsgefahr
Nie den Hochdruckschlauch bei Was ser -
te m pe ra tu ren über 50°C abmontieren.
Max. Verlängerungsschlauch: 50 m
Nur ALTO Hochdruckschlauch ver wen den
Verbrühungsgefahr
Nie den Hochdruckschlauch bei Was ser -
te m pe ra tu ren über 50°C abmontieren.
Den Nippel immer von eventuellen
Schmutzpartikeln säubern, wenn das
Sprührohr demontiert gewesen ist.
DE
