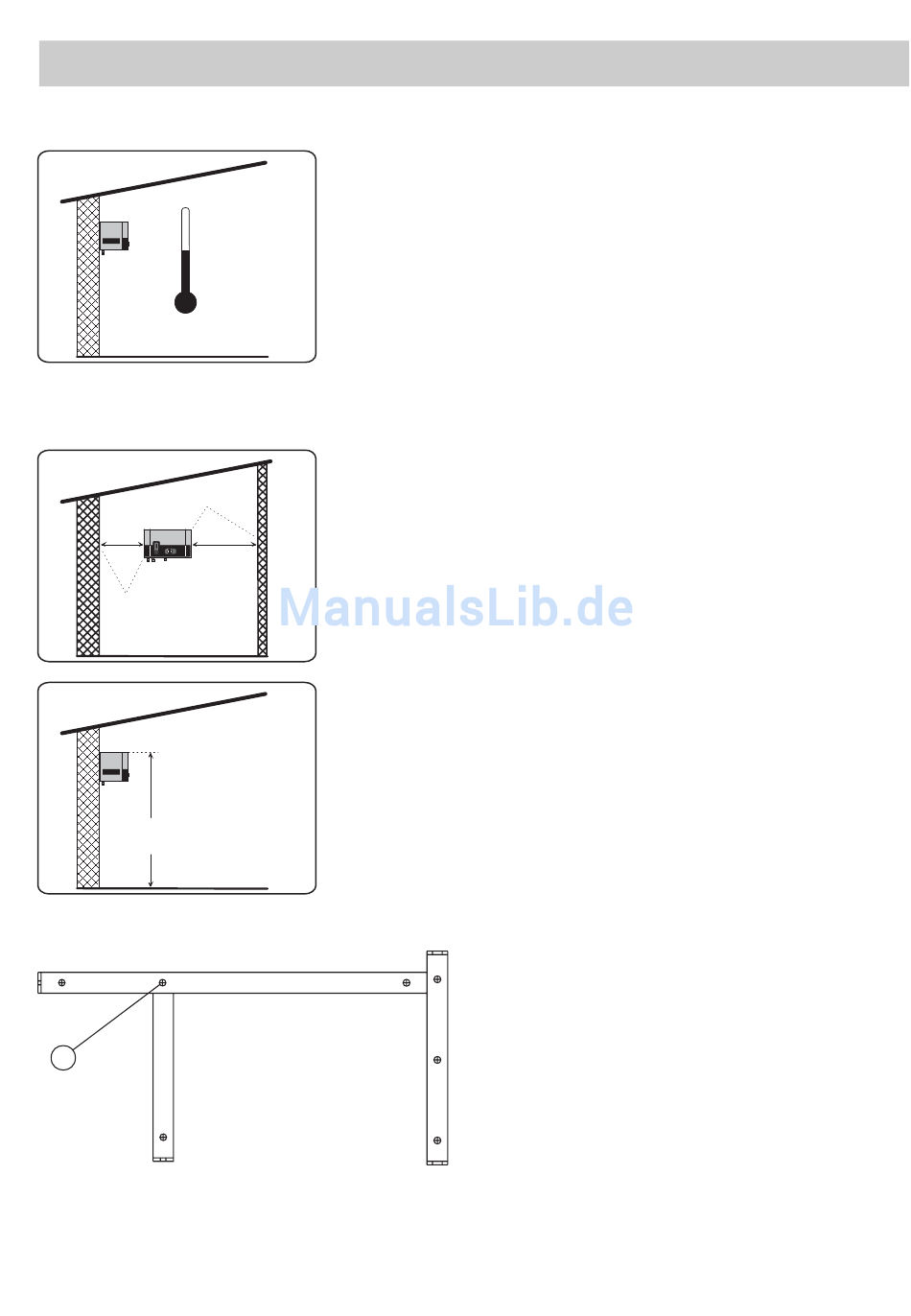

3.0 In stal la ti on
3.1 Temperaturverhältnisse
Max 40 °C
Min 2 °C
3.2 Abstand
Min 400 mm
Min 150 mm
Max 1700 mm
Min 900 mm
3.3 Wandmontage - Un ter la ge ver hält nis se
1
fe sti gung einer Schraube im Loch Pos. 1 an fan gen. Danach den Wandbeschlag in waagerechter Po si ti on
anbringen, markieren und dann die rest li chen sechs Löcher bohren. Alle Schrauben müssen eine gute
Haftung an der Wand gesichert werden, bevor das Gerät am Beschlag aufgehängt wird.
20
Das Gerät muß in einem frostfreien Raum aufgestellt werden. Dies
gilt für sowohl Pumpe als auch Rohr lei tung und Zapfstellen. Bei Zapf-
stellen draußen muß es möglich sein den Teil der Rohrleitung abzu-
sperren und zu entleeren, der frostgefährdet ist.
Die maximale Umgebungstemperatur für das Gerät ist 40°C.
Wegen des Kühlsystems und der Wartungsfreundlichkeit des Ge rä tes
muß es eine Wandfreiheit an beiden Seiten des Gerätes sein. An der
linken Seite mindestens 15 cm und an der rechten Seite min de stens
40 cm.
Die empfi ehlte Montagehöhe für das Gerät ist max. 170 cm und min.
90 cm für die obere Kante des Gerätes.
ACHTUNG: Die Spritzpistole kann in einer Höhe bis zu 8 m über
die Ebene des Gerätes verwendet werden. Wird diese Höhe über-
schrit ten, wird die Start-Stop-Funktion des Gerätes möglicherweise
nicht korrekt funktionieren.
Das Gerät nur an einer tragfähigen und für die
Mon ta ge von einem Gerät geeigneten Wand mon-
tieren. Zum Beispiel an einer Wand aus Beton oder
Zie gel stein. Wird der Wandbeschlag nicht senkrecht
mon tiert, läßt sich der Ölstand nicht korrekt ablesen.
Deswegen sollte man bei der Montage eine schiefe
Wand aus glei chen, damit der Wandbesclag in völlig
senkrechter Position montiert wird.
Den Wandbeschlag des Gerätes an der Wand mit
den beigefügten Schrauben befestigen. Mit der Be-
DE
