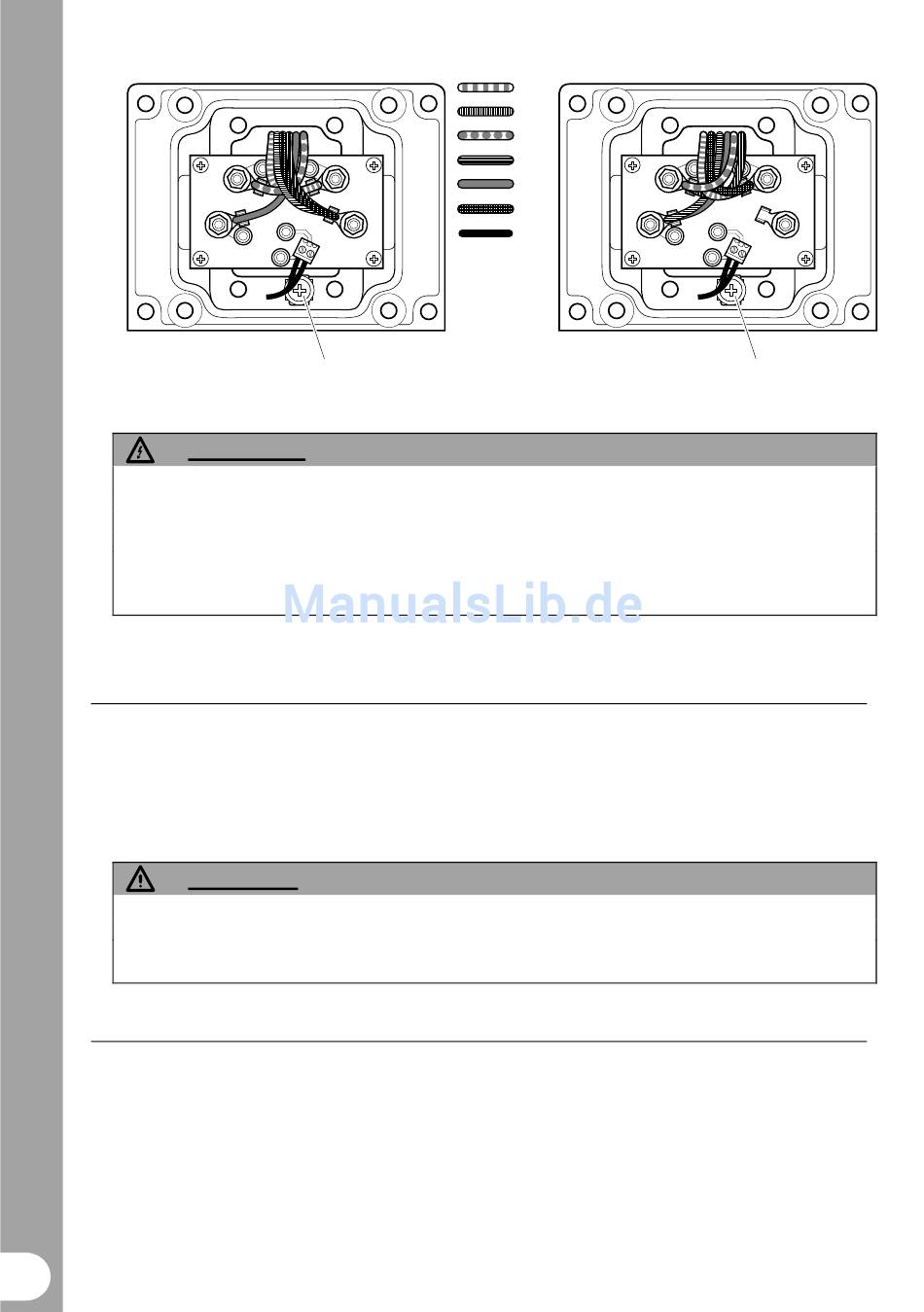

Bild 1 Motorwicklungsanschluß
WARNUNG
Die Motoradapterplatte muß unbedingt korrekt am Motor geerdet sein. Dies kann
normalerweise durch Verbinden der Motoradapterplatte durch ein kurzes
Erdungskabel mit einem passenden Verbindungspunkt am Motor erreicht werden.
Wenn der Motor nicht richtig geerdet ist, kann es zum Tod oder schweren
Verletzungen kommen. Ist das Gerät nicht richtig geerdet, kann es außerdem zu
Betriebsstörungen beim Einsatz von in den MICROMASTER Integrated eingebauten
EMV-Filtern kommen.
Elektrische Installation |
MICROMASTER Integrated
Entfernen Sie die 4 M5-Kreuzschlitz-
schrauben des Gehäusedeckels, um die
elektrischen Anschlüsse zugänglich zu
machen (s. Bild 2 u.3).
ACHTUNG
Auf den Leiterplatten befinden sich hochempfindliche CMOS-Halbleiterbauteile, die
gegen statische Elektrizität besonders empfindlich sind. Vermeiden Sie daher bitte
das Berühren von Leiterbahnen oder Bauteilen mit den Händen oder mit
Metallgegenständen.
Netzanschlüsse
Stellen Sie sicher, daß das Netz die richtige
Spannung liefert und für den Nennstrom
ausgelegt ist. Verwenden Sie geeignete
Schutzschalter mit dem vorgeschriebenen
Nennstrom zwischen Netz und Umrichter.
6
Stern-Schaltung
Stern-Anordnung
V
U
W
N
TB1
Motorerdungskabel
U1
U2
V1
V2
W1
W2
PTC
Kabel
COMBIMASTER und
Hinweis:
Tabelle "Technische Daten" entnommen
werden.
Beim Anschließen der Netz- und Steuerkabel
empfiehlt es sich, eine Abtropfschleife zu
bilden (s. Bild 6)).
Nur Kupferleitung der Klasse 1 für 60/75 o C
benutzen. Verwenden Sie ein 4-adriges
abgeschirmtes Kabel. Werden die Hauptleit-
ungen mit Quetschverbindungen versehen,
muß die Verbindungsstelle isoliert werden.
Werden keine Quetschverbindungen be-
nutzt, beträgt die maximal nötige
Absetzlänge 5mm.
Dreieck-Schaltung
Delta-Anordnung
V
W
TB1
Motorerdungskabel
Kabelabmessungen können der
© Siemens plc1999 | G85139-H1731-U401-D2
