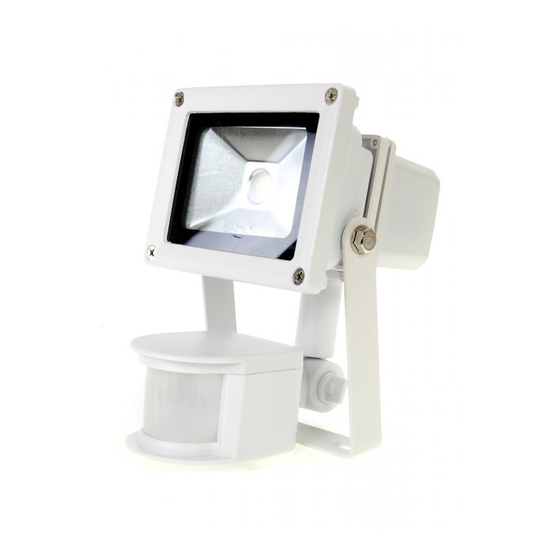

Led-aussenstrahler 10 w
Vorschau ausblenden Andere Handbücher für LSLB 10 B2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LED OUTDOOR SPOTLIGHT 10W LSLB 10 B2
LED VANJSKI REFLEKTOR 10 W
Upute za upotrebu
LED-AUSSENSTRAHLER 10 W
Bedienungsanleitung
IAN 298850
REFLECTOR EXTERIOR
CU LED 10 W
Instrucţiuni de utilizare

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LIVARNOLUX LSLB 10 B2

Inhaltszusammenfassung für LIVARNOLUX LSLB 10 B2

  • Seite 1 LED OUTDOOR SPOTLIGHT 10W LSLB 10 B2 LED VANJSKI REFLEKTOR 10 W REFLECTOR EXTERIOR Upute za upotrebu CU LED 10 W Instrucţiuni de utilizare LED-AUSSENSTRAHLER 10 W Bedienungsanleitung IAN 298850...
  • Seite 2 Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja. Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţii- le aparatului. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

  • Seite 4: Inhaltsverzeichnis

    Uvoznik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20   │  1 ■ LSLB 10 B2...

  • Seite 5: Uvod

    Uređaj nije predviđen za uporabu u gospodarskim ili industrijskim područjima . Isključena su sva potraživanja bilo koje vrste za štete nastale nenamjenskom uporabom, nestručno obavljenim popravcima, neovlašteno izvršenim preinakama ili uporabom neodobrenih zamjen­ skih dijelova . Rizik snosi isključivo korisnik . ■ 2  │   LSLB 10 B2...

  • Seite 6: Upozorenja

    Ako ne izbjegnete opasnu situaciju, može doći do materijalne štete . ► Slijedite naputke navedene u ovom upozorenju kako biste izbjegli oštećenje predmeta . NAPOMENA ► Napomena označava dodatne informacije za jednostavnije rukovanje uređajem .   │  3 ■ LSLB 10 B2...

  • Seite 7: Sigurnost

    Pridržavajte se sljedećih sigurnosnih napomena kako biste izbjegli opasnosti od električne struje: Električnu instalaciju smije izvršiti isključivo ► ovlašteni električar . Prilikom montaže treba primijeniti odgovara­ ► juće norme . Prije montaže/instalacije isključite strujni krug . ► ■ 4  │   LSLB 10 B2...

  • Seite 8: Opće Sigurnosne Napomene

    Djecu treba nadzirati kako bi se osiguralo da ■ se ne igraju uređajem . U slučaju oštećenja kabela ili priključaka, mora ■ ih zamijeniti ovlašteno stručno osoblje ili servis za kupce kako bi se izbjegle opasne situacije .   │  5 ■ LSLB 10 B2...
  • Seite 9 Razbijena staklena ploča mora ■ se zamijeniti prije ponovnog korištenja . Postoji opasnost od ozljeda . Održavajte dovoljan razmak od ■ osvijetljene površine (najmanje 0,5 m), jer u protivnom zbog topline može doći do požara . ■ 6  │   LSLB 10 B2...
  • Seite 10 . Postoji opasnost od strujnog udara . Prije čišćenja potrebno je isključiti strujni krug . ■ Postoji opasnost od strujnog udara . OPREZ UPOZORENJE: Mogućnost ■ strujnog udara ! Ne otvarati kućište proizvoda   │  7 ■ LSLB 10 B2...

  • Seite 11: Opseg Isporuke

    Opseg isporuke Uređaj se standardno isporučuje sa sljedećim komponentama: ▯ LED vanjski reflektor 10 W LSLB 10 B2 ▯ Materijal za montažu (2 vijka, 2 tiple) ▯ Upute za uporabu NAPOMENA ► Provjerite jesu li isporučeni svi dijelovi i postoje li na uređaju vidljiva oštećenja .

  • Seite 12: Montaža/Električni Priključak

    . Montaža OPASNOST Opasnost po život od električne struje! ► Električnu instalaciju smije izvršiti isključivo ovlašteni električar . ► Prilikom montaže treba primijeniti odgovarajuće norme . ► Prije montaže/instalacije isključite strujni krug .   │  9 ■ LSLB 10 B2...
  • Seite 13 Izbušite dvije promjera 10 mm i dubine 50 mm . ♦ Pričvrstite nosač isporučenim dvama tiplama i vijcima na stop ili zid (vidi sliku Montaža na strop/zid) . Slika Montaža na strop Slika Montaža na zid ■ 10  │   LSLB 10 B2...

  • Seite 14: Električni Priključak

    ♦ Strujni kabel kroz kabelsku uvodnicu provucite u priključnu kutiju ♦ Kabel spojite na priključnu stezaljku (vidi sliku Spojna shema) . ♦ Vijčani spoj kabela s gumenom brtvom čvrsto zategnite u kabelsku uvodnicu   │  11 ■ LSLB 10 B2...

  • Seite 15: Postavljanje Senzora Pokreta

    . ♦ Senzor pokreta vodoravno namjestite okretanjem . ♦ Otpustite vijak za fiksiranje , kako biste senzor pokreta namjestili okomito . ♦ Namjestite senzor pokreta i zavrnite vijak za fiksiranje ■ 12  │   LSLB 10 B2...

  • Seite 16: Namještanje Senzora Pokreta

    Ako je uređaj uključen i detektira se novi pokret, vrijeme osvjetljenja produljuje se za namještenu vrijednost . Domet (SENS Ovdje podesite domet osjetljivosti senzora pokreta Domet možete namjestiti do maksimalno 12 m .   │  13 ■ LSLB 10 B2...

  • Seite 17: Otklanjanje Smetnji

    Svjetiljka se ne može zamijeniti . Uređaj sadrži dugotrajnu LED svjetiljku . Izvor rasvjete u ovoj svjetiljci ne može se zamijeniti . Ako je izvor rasvjete dostigao svoj rok trajanja, treba zamijeniti kompletnu svjetiljku . ■ 14  │   LSLB 10 B2...

  • Seite 18: Čišćenje

    Pazite na oznake na različitim materijalima ambalaže i po potrebi ih zbrinite odvojeno . Materijali ambalaže označeni su kraticama (a) i brojkama (b) sljedećeg značenja: 1–7: Plastika, 20–22: Papir i karton, 80–98: Kompozitni materijali   │  15 ■ LSLB 10 B2...

  • Seite 19: Prilog

    600 g Senzor pokreta Područje detekcije maks . 180° Domet maks . 12 m Senzor svjetline oko 5 – 20 .000 luksa oko 10 s (+/−5 s) do 4 min Trajanje osvjetljenja (+/−1 min) ■ 16  │   LSLB 10 B2...

  • Seite 20: Napomene Uz Izjavu O Sukladnosti

    (račun) predočite i pismeno ukratko opisati u čemu se sastoji greška proizvoda i kada se pojavila . Ako je kvar pokriven našim jamstvom, poslat ćemo Vam popravljen ili novi proizvod . Popravkom ili zamjenom proizvoda ne započinje novi jamstveni rok .   │  17 ■ LSLB 10 B2...

  • Seite 21: Opseg Jamstva

    Proizvod je namijenjen isključivo za privatnu, nekomercijalnu uporabu . Jamstvo prestaje vrijediti u slučaju zloporabe, nenamjenskog korište­ nja, primjene sile i zahvata na uređaju koje nije obavila za to ovlašte­ na podružnica servisa . ■ 18  │   LSLB 10 B2...

  • Seite 22: Servis

    . Na stranici www .lidl­service .com možete preuzeti ove i mnoge druge priručnike, videosnimke o proizvodu i softver . Servis Servis Hrvatska Tel .: 0800 777 999 E­Mail: kompernass@lidl .hr IAN 298850   │  19 ■ LSLB 10 B2...

  • Seite 23: Uvoznik

    . Najprije kontaktirajte navedenu ispostavu servisa . Lidl Hrvatska d .o .o . k .d ., Ulica kneza Ljudevita Posavskog 53, HR­10410 Velika Gorica, Hrvatska Proizvođač: KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE ­ 44867 BOCHUM NJEMAČKA www .kompernass .com ■ 20  │   LSLB 10 B2...
  • Seite 24 Importator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40   │  21 ■ LSLB 10 B2...

  • Seite 25: Introducere

    . Sunt excluse pretenţiile de orice natură pentru pagubele rezultate în urma utilizării neconforme, a reparaţiilor necorespunzătoare, a modificărilor nepermise sau a utilizării de piese de schimb neautori­ zate . Riscul este asumat în totalitate de către utilizator . ■ 22  │   LSLB 10 B2...

  • Seite 26: Avertizări

    În cazul în care situaţia respectivă nu este evitată, aceasta poate provoca pagube materiale . ► Respectaţi instrucţiunile prezentate în această avertizare pentru a evita pagubele materiale . INDICAŢIE ► O indicaţie marchează informaţii suplimentare care facilitează manipularea aparatului .   │  23 ■ LSLB 10 B2...

  • Seite 27: Siguranţa

    Instalarea electrică trebuie realizată exclusiv ► de către un electrician autorizat . La montaj trebuie aplicate normele corespun­ ► zătoare . Înaintea montării/instalării decuplaţi circuitul ► de curent . ■ 24  │   LSLB 10 B2...

  • Seite 28: Indicaţii De Bază Privind Siguranţa

    . Copiii trebuie supravegheaţi pentru a vă asi­ ■ gura că nu se joacă cu aparatul .   │  25 ■ LSLB 10 B2...
  • Seite 29 Dacă se constată miros de ars sau existenţa ■ fumului la aparat, deconectaţi imediat apara­ tul . Înainte de a­l reutiliza, dispuneţi verificarea aparatului de către personal de specialitate autorizat sau de către serviciul pentru clienţi . ■ 26  │   LSLB 10 B2...
  • Seite 30 . Nu utilizaţi niciodată aparatul cu un cablu de ■ conexiune defect . Pericol de electrocutare . Înainte de curăţare, circuitul de curent trebuie ■ decuplat . Pericol de electrocutare .   │  27 ■ LSLB 10 B2...

  • Seite 31: Furnitura

    Furnitura În mod standard, aparatul este livrat cu următoarele componente: ▯ Reflector exterior cu LED 10 W LSLB 10 B2 ▯ Material pentru montaj (2 șuruburi, 2 dibluri) ▯ Instrucţiuni de utilizare INDICAŢIE ► Verificaţi dacă furnitura este completă și dacă prezintă deteriorări vizibile .

  • Seite 32: Montarea/Conexiunea Electrică

    Pericol de moarte din cauza curentului electric! ► Instalarea electrică trebuie realizată exclusiv de către un electrician autorizat . ► La montaj trebuie aplicate normele corespunzătoare . ► Înaintea montării/instalării decuplaţi circuitul de curent .   │  29 ■ LSLB 10 B2...
  • Seite 33 Fixaţi pe plafon sau pe perete suportul de fixare cu cele două dibluri și șuruburi incluse în furnitură (a se vedea fig . Montaj pe plafon/Montaj pe perete) . Fig . Montaj pe plafon Fig . Montaj pe perete ■ 30  │   LSLB 10 B2...

  • Seite 34: Conexiunea Electrică

    în cutia de conec­ tare ♦ Conectaţi cablul cu borna de conexiune (a se vedea schema de conectare) . ♦ Înșurubaţi bine racordul filetat al cablului cu garnitura din cauciuc în inserţia cablului   │  31 ■ LSLB 10 B2...

  • Seite 35: Orientarea Detectorului De Mișcare

    și posibilul element declanșator . ♦ Orientaţi orizontal detectorul de mișcare prin rotire . ♦ Desfaceţi șurubul de fixare pentru a orienta vertical detectorul de mișcare ♦ Orientaţi detectorul de mișcare și rotiţi bine șurubul de fixare ■ 32  │   LSLB 10 B2...

  • Seite 36: Reglarea Detectorului De Mișcare

    și este înregistrată o nouă mișcare, durata iluminării se prelungește cu valoarea setată . Raza de acţiune (SENS Reglaţi aici raza de acţiune a sensibilităţii senzorului detectorului de mișcare Puteţi regla raza de acţiune până la maximum 12 m .   │  33 ■ LSLB 10 B2...

  • Seite 37: Depistarea Defecţiunilor

    Corpul de iluminat nu poate fi înlocuit . Aparatul conţine un led durabil . Sursa de lumină a acestui corp de iluminat nu este înlocuibilă . Dacă sursa de lumină a ajuns la sfârșitul duratei sale de viaţă, trebuie înlocuit întreg corpul de iluminat . ■ 34  │   LSLB 10 B2...

  • Seite 38: Curăţarea

    Respectaţi marcajul de pe diferitele materiale de ambalare și separaţi­le dacă este cazul . Materialele de ambalare sunt marcate cu abrevieri (a) și cifre (b) cu următoarea semnificaţie: 1–7: materiale plastice, 20–22: hârtie și carton, 80–98: materiale compozite   │  35 ■ LSLB 10 B2...

  • Seite 39: Anexă

    Aria de acoperire max . 180° Raza de acţiune max . 12 m Senzor de luminozitate cca 5–20 000 de lucși cca 10 s (+/−5 s) până Durata iluminării la 4 min (+/−1 min) ■ 36  │   LSLB 10 B2...

  • Seite 40: Indicaţii Privind Declaraţia De Conformitate

    . Dacă defectul este acoperit de garanţia noastră, veţi primi înapoi produ­ sul reparat sau unul nou . Odată cu reparaţia sau înlocuirea produsului nu începe o nouă perioadă de garanţie .   │  37 ■ LSLB 10 B2...
  • Seite 41 Aparatul este destinat numai uzului privat şi nu utilizărilor comerciale . În cazul manevrării abuzive sau necorespunzătoare, al uzului de forţă şi al intervenţiilor care nu au fost realizate de către filiala noastră auto­ rizată de service, garanţia îşi pierde valabilitatea . ■ 38  │   LSLB 10 B2...

  • Seite 42: Service-Ul

    şi când a apărut acesta . Acest manual, precum şi multe altele, videoclipuri cu produsele şi software­uri pot fi descărcate de pe www .lidl­service .com . Service-ul Service România Tel .: 0800896637 E­Mail: kompernass@lidl .ro IAN 298850   │  39 ■ LSLB 10 B2...

  • Seite 43: Importator

    Vă rugăm să aveţi în vedere faptul că următoarea adresă nu repre­ zintă o adresă pentru service . Contactaţi mai întâi centrul de service indicat . KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE ­ 44867 BOCHUM GERMANIA www .kompernass .com ■ 40  │   LSLB 10 B2...
  • Seite 44 Importeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 DE │ AT │ CH   │  41 ■ LSLB 10 B2...

  • Seite 45: Einführung

    Bereichen vorgesehen . Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Repara­ turen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen . Das Risiko trägt allein der Benutzer . ■ 42  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 46: Warnhinweise

    ► Die Anweisungen in diesem Warnhinweis befolgen, um Sach­ schäden zu vermeiden . HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern . DE │ AT │ CH   │  43 ■ LSLB 10 B2...

  • Seite 47: Sicherheit

    Die elektrische Installation darf nur durch ► eine autorisierte Elektrofachkraft erfolgen . Bei der Montage sind die entsprechenden ► Normen anzuwenden . Schalten Sie vor der Montage/Installation ► den Stromkreis ab . ■ 44  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 48: Grundlegende Sicherheitshinweise

    Gerät spielen . Bei Beschädigung der Kabel oder Anschlüsse ■ lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden . DE │ AT │ CH   │  45 ■ LSLB 10 B2...
  • Seite 49 Halten Sie ausreichend Abstand ■ zur beleuchteten Fläche (mindestens 0,5 m), da sonst durch die Wärmeentwicklung Brandgefahr besteht . Das Gerät ist zur Montage auf normal ent­ ■ flammbaren Untergründen geeignet . ■ 46  │   DE │ AT │ CH LSLB 10 B2...
  • Seite 50 Benutzen Sie das Gerät niemals mit einer feh­ ■ lerhaften Anschlussleitung . Es besteht Strom­ schlaggefahr . Vor der Reinigung muss der Stromkreis abge­ ■ schaltet werden . Es besteht Stromschlaggefahr . DE │ AT │ CH   │  47 ■ LSLB 10 B2...

  • Seite 51: Lieferumfang

    Lieferumfang Das Gerät wird standardmäßig mit folgenden Komponenten geliefert: ▯ LED­Aussenstrahler 10 W LSLB 10 B2 ▯ Montagematerial (2 Schrauben, 2 Dübel) ▯ Bedienungsanleitung HINWEIS ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden . ► Bei einer unvollständigen Lieferung oder Schäden infolge man­...

  • Seite 52: Montage/Elektrischer Anschluss

    Die elektrische Installation darf nur durch eine autorisierte Elektrofachkraft erfolgen . ► Bei der Montage sind die entsprechenden Normen anzuwenden . ► Schalten Sie vor der Montage/Installation den Stromkreis ab . DE │ AT │ CH   │  49 ■ LSLB 10 B2...
  • Seite 53 Befestigen Sie den Haltebügel mit den im Lieferumfang enthal­ tenen zwei Dübel und Schrauben an eine Decke oder Wand (siehe Abb . Deckenmontage/Wandmontage) . Abb . Deckenmontage Abb . Wandmontage ■ 50  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 54: Elektrischer Anschluss

    Anschlusskasten ♦ Verbinden Sie das Kabel mit der Anschlussklemme (siehe Abb . Anschlussplan) . ♦ Schrauben Sie die Kabelverschraubung mit der Gummidichtung in der Kabeleinführung fest . DE │ AT │ CH   │  51 ■ LSLB 10 B2...

  • Seite 55: Ausrichtung Bewegungsmelder

    . ♦ Lösen Sie die Feststellschraube , um den Bewegungsmelder vertikal auszurichten . ♦ Richten Sie den Bewegungsmelder aus und drehen die Feststell­ schraube fest . ■ 52  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 56: Einstellung Bewegungsmelder

    Leuchtdauer um den eingestellten Wert . Reichweite (SENS Stellen Sie hier die Reichweite der Sensorempfindlichkeit des Bewe­ gungsmelder ein . Sie können die Reichweite bis maximal 12 m einstellen . DE │ AT │ CH   │  53 ■ LSLB 10 B2...

  • Seite 57: Fehlersuche

    Das Leuchtmittel kann nicht ausgewechselt werden . Das Gerät beinhaltet eine langlebige LED . Die Lichtquelle dieser Leuchte ist nicht ersetzbar . Wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen . ■ 54  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 58: Reinigung

    Verpackungsmaterialien und trennen Sie diese gegebenen­ falls gesondert . Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe DE │ AT │ CH   │  55 ■ LSLB 10 B2...

  • Seite 59: Anhang

    Bewegungsmelder Erfassungsbereich max . 180° Reichweite max . 12 m Helligkeitssensor ca . 5–20 .000 Lux ca . 10 s (+/−5 s) bis Leuchtdauer 4 min (+/−1 min) ■ 56  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 60: Hinweise Zur Konformitätserklärung

    Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück . Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum . DE │ AT │ CH   │  57 ■ LSLB 10 B2...

  • Seite 61: Garantiezeit Und Gesetzliche Mängelansprüche

    Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnum­ mer (z . B . IAN 12345) als Nachweis für den Kauf bereit . ■ 58  │   DE │ AT │ CH LSLB 10 B2...

  • Seite 62: Service

    Tel .: 0820 201 222 (0,15 EUR/Min .) E­Mail: kompernass@lidl .at Service Schweiz Tel .: 0842 665566 (0,08 CHF/Min ., Mobilfunk max . 0,40 CHF/Min .) E­Mail: kompernass@lidl .ch IAN 298850 DE │ AT │ CH   │  59 ■ LSLB 10 B2...

  • Seite 63: Importeur

    Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist . Kontaktieren Sie zunächst die benannte Servicestelle . KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE ­ 44867 BOCHUM DEUTSCHLAND www .kompernass .com ■ 60  │   DE │ AT │ CH LSLB 10 B2...
  • Seite 64 KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com Stanje informacija · Versiunea informaţiilor · Stand der Informationen: 03 / 2018 · Ident.-No.: LSLB10B2-012018-3 IAN 298850...
