Sicherheitsventil - Viessmann Vitocell 100-B Typ CVBA Montageanleitung Für Die Fachkraft

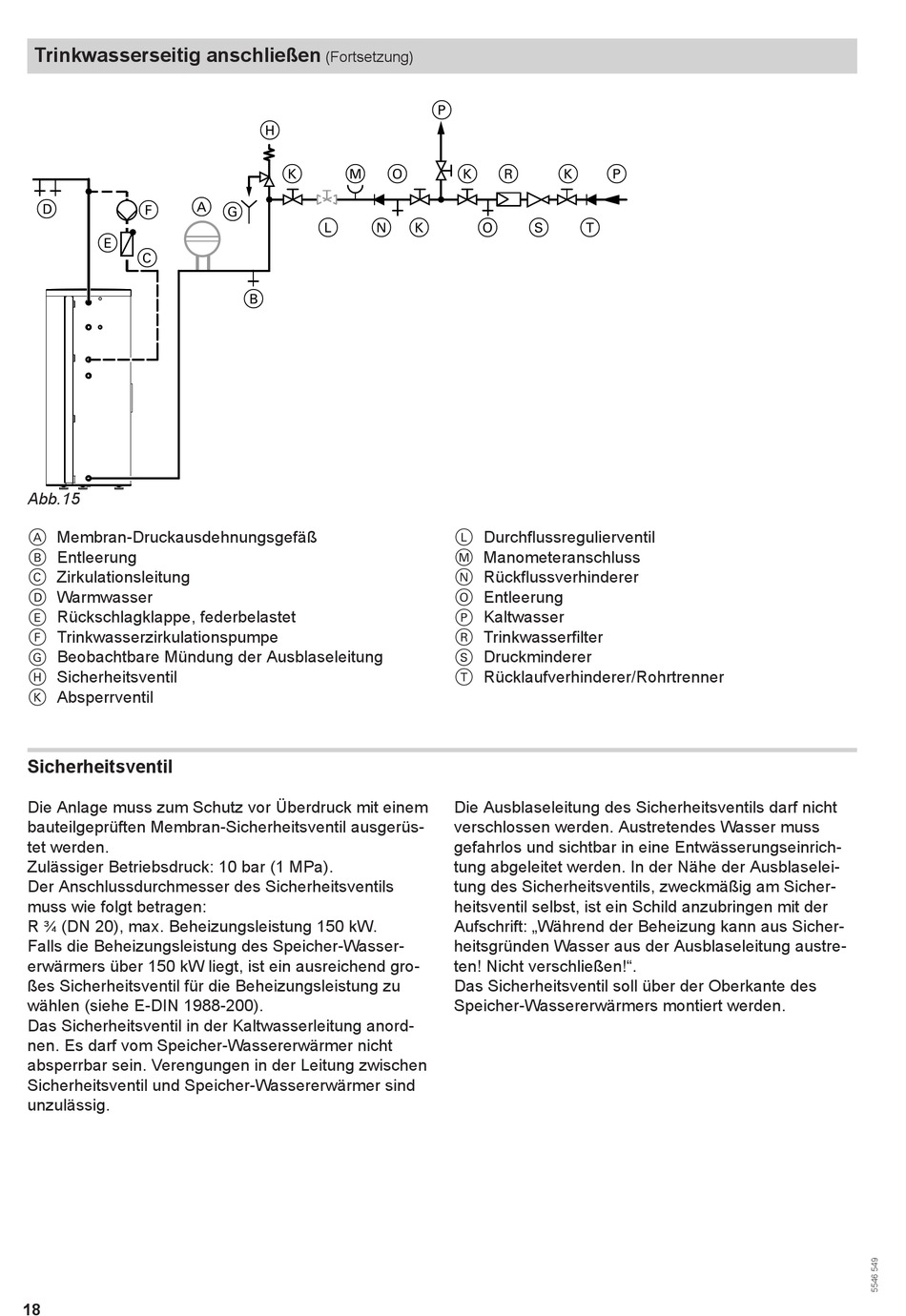

Trinkwasserseitig anschließen
A
D
F
E
C
Abb.15
Membran-Druckausdehnungsgefäß
A
Entleerung
B
Zirkulationsleitung
C
Warmwasser
D
Rückschlagklappe, federbelastet
E
Trinkwasserzirkulationspumpe
F
Beobachtbare Mündung der Ausblaseleitung
G

Sicherheitsventil

H
Absperrventil
K
Sicherheitsventil
Die Anlage muss zum Schutz vor Überdruck mit einem
bauteilgeprüften Membran-Sicherheitsventil ausgerüs-
tet werden.
Zulässiger Betriebsdruck: 10 bar (1 MPa).
Der Anschlussdurchmesser des Sicherheitsventils
muss wie folgt betragen:
R (DN 20), max. Beheizungsleistung 150 kW.
¾
Falls die Beheizungsleistung des Speicher-Wasser-
erwärmers über 150 kW liegt, ist ein ausreichend gro-
ßes Sicherheitsventil für die Beheizungsleistung zu
wählen (siehe E-DIN 1988-200).
Das Sicherheitsventil in der Kaltwasserleitung anord-
nen. Es darf vom Speicher-Wassererwärmer nicht
absperrbar sein. Verengungen in der Leitung zwischen
Sicherheitsventil und Speicher-Wassererwärmer sind
unzulässig.
18
(Fortsetzung)
H
K M O
G
L N
B
P
K R K
K O S
Durchflussregulierventil
L
Manometeranschluss
M
Rückflussverhinderer
N
Entleerung
O
Kaltwasser
P
Trinkwasserfilter
R
Druckminderer
S
Rücklaufverhinderer/Rohrtrenner
T
Die Ausblaseleitung des Sicherheitsventils darf nicht
verschlossen werden. Austretendes Wasser muss
gefahrlos und sichtbar in eine Entwässerungseinrich-
tung abgeleitet werden. In der Nähe der Ausblaselei-
tung des Sicherheitsventils, zweckmäßig am Sicher-
heitsventil selbst, ist ein Schild anzubringen mit der
Aufschrift: „Während der Beheizung kann aus Sicher-
heitsgründen Wasser aus der Ausblaseleitung austre-
ten! Nicht verschließen!".
Das Sicherheitsventil soll über der Oberkante des
Speicher-Wassererwärmers montiert werden.
