Viessmann Vitocell 100-B Typ CVBA Montageanleitung Für Die Fachkraft Seite 16

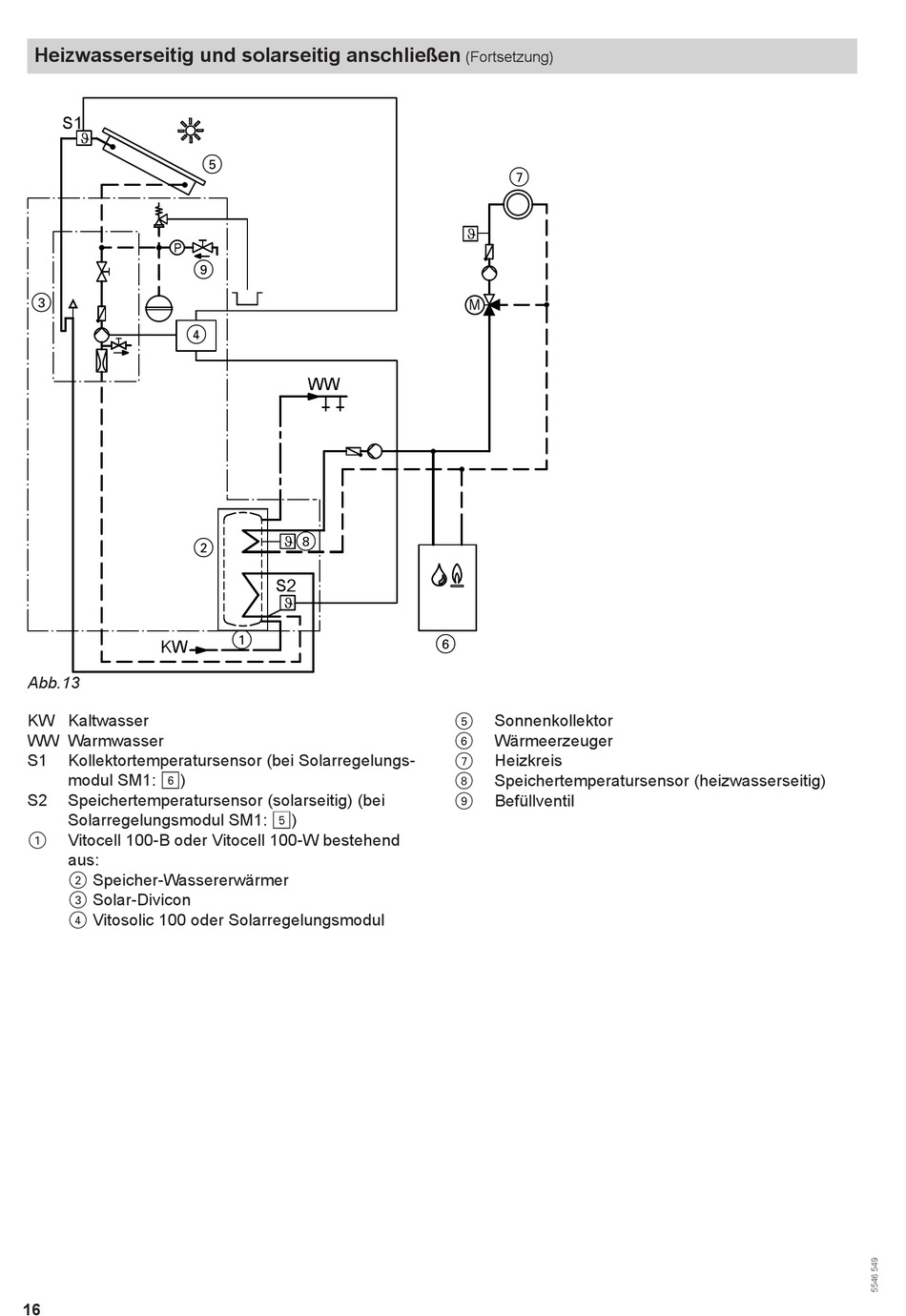

Heizwasserseitig und solarseitig anschließen
S1
P
9
3
4
2
KW
Abb.13
KW Kaltwasser
WW Warmwasser
S1 Kollektortemperatursensor (bei Solarregelungs-
modul SM1: )
&
S2 Speichertemperatursensor (solarseitig) (bei
Solarregelungsmodul SM1:
Vitocell 100-B oder Vitocell 100-W bestehend
1
aus:
Speicher-Wassererwärmer
2
Solar-Divicon
3
Vitosolic 100 oder Solarregelungsmodul
4
16
5
WW
8
S2
1
)
%
(Fortsetzung)
7
M
6
Sonnenkollektor
5
Wärmeerzeuger
6
Heizkreis
7
Speichertemperatursensor (heizwasserseitig)
8
Befüllventil
9
