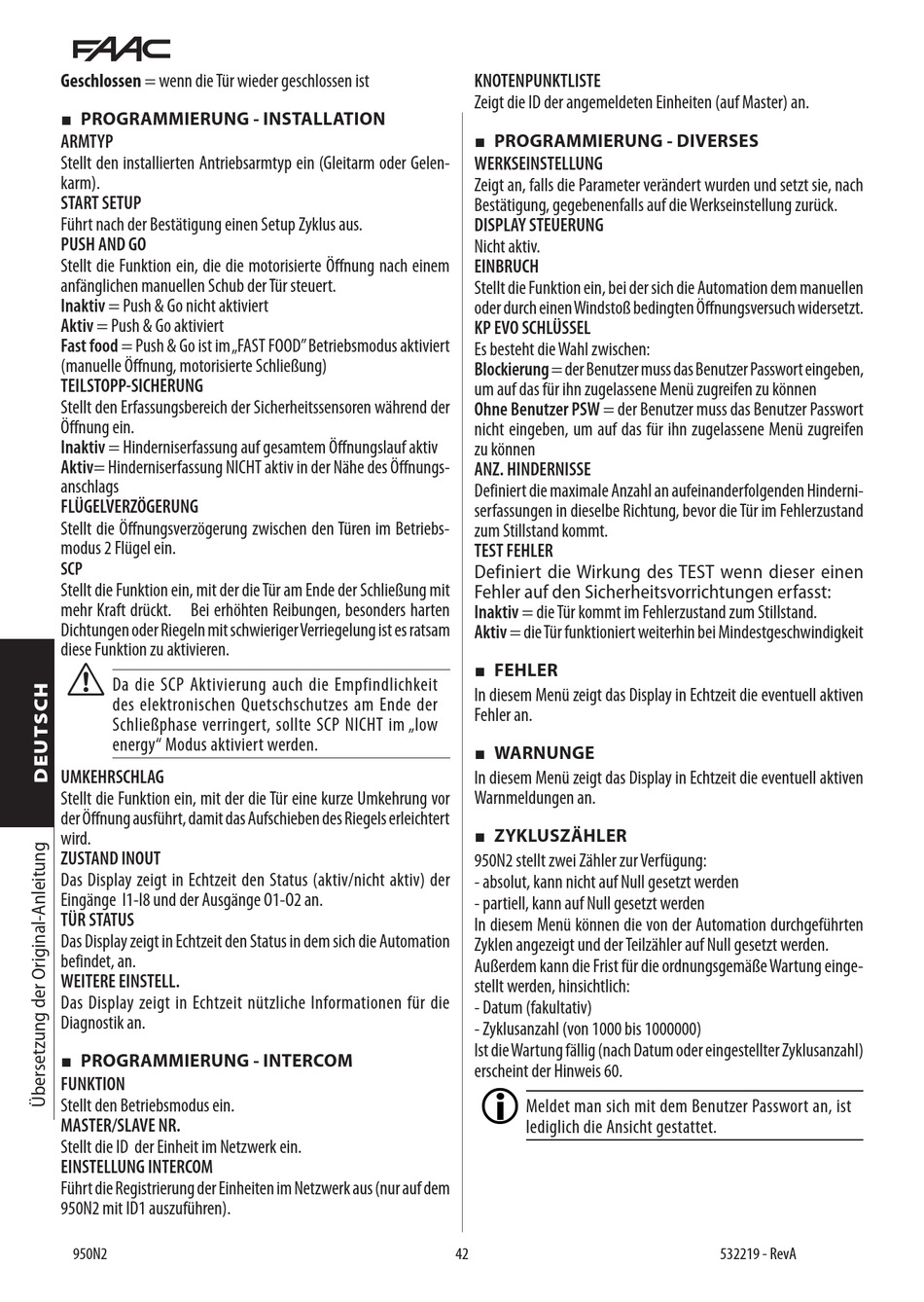

Geschlossen = wenn die Tür wieder geschlossen ist

■ PROGRAMMIERUNG - INSTALLATION

ARMTYP
Stellt den installierten Antriebsarmtyp ein (Gleitarm oder Gelen-
karm).
START SETUP
Führt nach der Bestätigung einen Setup Zyklus aus.
PUSH AND GO
Stellt die Funktion ein, die die motorisierte Öffnung nach einem
anfänglichen manuellen Schub der Tür steuert.
Inaktiv = Push & Go nicht aktiviert
Aktiv = Push & Go aktiviert
Fast food = Push & Go ist im „FAST FOOD" Betriebsmodus aktiviert
(manuelle Öffnung, motorisierte Schließung)
TEILSTOPP-SICHERUNG
Stellt den Erfassungsbereich der Sicherheitssensoren während der
Öffnung ein.
Inaktiv = Hinderniserfassung auf gesamtem Öffnungslauf aktiv
Aktiv= Hinderniserfassung NICHT aktiv in der Nähe des Öffnungs-
anschlags
FLÜGELVERZÖGERUNG
Stellt die Öffnungsverzögerung zwischen den Türen im Betriebs-
modus 2 Flügel ein.
SCP
Stellt die Funktion ein, mit der die Tür am Ende der Schließung mit
mehr Kraft drückt. Bei erhöhten Reibungen, besonders harten
Dichtungen oder Riegeln mit schwieriger Verriegelung ist es ratsam
diese Funktion zu aktivieren.
!
Da die SCP Aktivierung auch die Empfindlichkeit
des elektronischen Quetschschutzes am Ende der
Schließphase verringert, sollte SCP NICHT im „low
energy" Modus aktiviert werden.
UMKEHRSCHLAG
Stellt die Funktion ein, mit der die Tür eine kurze Umkehrung vor
der Öffnung ausführt, damit das Aufschieben des Riegels erleichtert
wird.
ZUSTAND INOUT
Das Display zeigt in Echtzeit den Status (aktiv/nicht aktiv) der
Eingänge I1-I8 und der Ausgänge O1-O2 an.
TÜR STATUS
Das Display zeigt in Echtzeit den Status in dem sich die Automation
befindet, an.
WEITERE EINSTELL.
Das Display zeigt in Echtzeit nützliche Informationen für die
Diagnostik an.
■ PROGRAMMIERUNG - INTERCOM
FUNKTION
Stellt den Betriebsmodus ein.
MASTER/SLAVE NR.
Stellt die ID der Einheit im Netzwerk ein.
EINSTELLUNG INTERCOM
Führt die Registrierung der Einheiten im Netzwerk aus (nur auf dem
950N2 mit ID1 auszuführen).
950N2
KNOTENPUNKTLISTE
Zeigt die ID der angemeldeten Einheiten (auf Master) an.
■ PROGRAMMIERUNG - DIVERSES
WERKSEINSTELLUNG
Zeigt an, falls die Parameter verändert wurden und setzt sie, nach
Bestätigung, gegebenenfalls auf die Werkseinstellung zurück.
DISPLAY STEUERUNG
Nicht aktiv.
EINBRUCH
Stellt die Funktion ein, bei der sich die Automation dem manuellen
oder durch einen Windstoß bedingten Öffnungsversuch widersetzt.
KP EVO SCHLÜSSEL
Es besteht die Wahl zwischen:
Blockierung = der Benutzer muss das Benutzer Passwort eingeben,
um auf das für ihn zugelassene Menü zugreifen zu können
Ohne Benutzer PSW = der Benutzer muss das Benutzer Passwort
nicht eingeben, um auf das für ihn zugelassene Menü zugreifen
zu können
ANZ. HINDERNISSE
Definiert die maximale Anzahl an aufeinanderfolgenden Hinderni-
serfassungen in dieselbe Richtung, bevor die Tür im Fehlerzustand
zum Stillstand kommt.
TEST FEHLER
Definiert die Wirkung des TEST wenn dieser einen
Fehler auf den Sicherheitsvorrichtungen erfasst:
Inaktiv = die Tür kommt im Fehlerzustand zum Stillstand.
Aktiv = die Tür funktioniert weiterhin bei Mindestgeschwindigkeit
■ FEHLER
In diesem Menü zeigt das Display in Echtzeit die eventuell aktiven
Fehler an.
■ WARNUNGE
In diesem Menü zeigt das Display in Echtzeit die eventuell aktiven
Warnmeldungen an.
■ ZYKLUSZÄHLER
950N2 stellt zwei Zähler zur Verfügung:
- absolut, kann nicht auf Null gesetzt werden
- partiell, kann auf Null gesetzt werden
In diesem Menü können die von der Automation durchgeführten
Zyklen angezeigt und der Teilzähler auf Null gesetzt werden.
Außerdem kann die Frist für die ordnungsgemäße Wartung einge-
stellt werden, hinsichtlich:
- Datum (fakultativ)
- Zyklusanzahl (von 1000 bis 1000000)
Ist die Wartung fällig (nach Datum oder eingestellter Zyklusanzahl)
erscheint der Hinweis 60.
L L
Meldet man sich mit dem Benutzer Passwort an, ist
lediglich die Ansicht gestattet.
