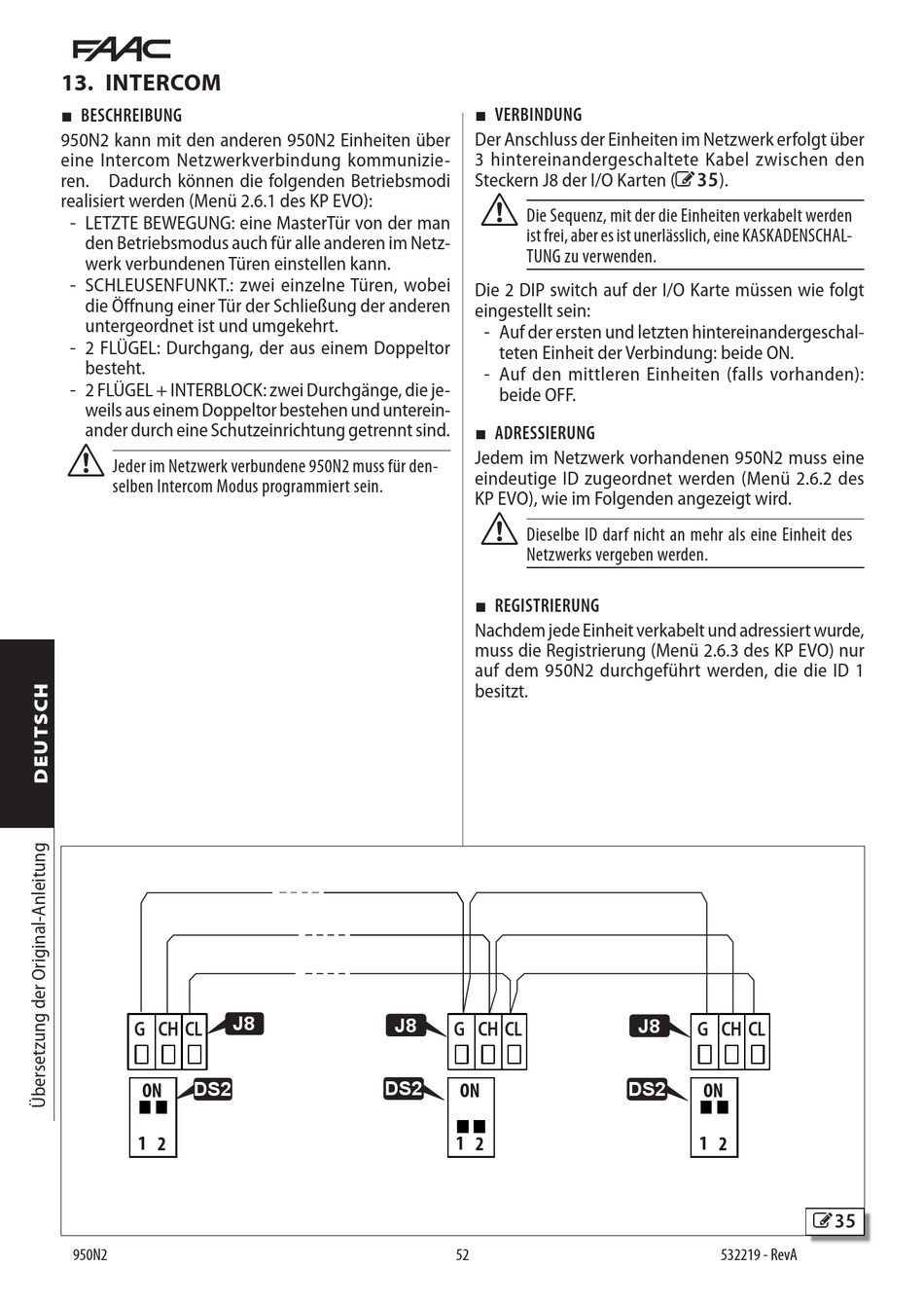

13. INTERCOM

■ BESCHREIBUNG
950N2 kann mit den anderen 950N2 Einheiten über
eine Intercom Netzwerkverbindung kommunizie-
ren. Dadurch können die folgenden Betriebsmodi
realisiert werden (Menü 2.6.1 des KP EVO):
- LETZTE BEWEGUNG: eine MasterTür von der man
den Betriebsmodus auch für alle anderen im Netz-
werk verbundenen Türen einstellen kann.
- SCHLEUSENFUNKT.: zwei einzelne Türen, wobei
die Öffnung einer Tür der Schließung der anderen
untergeordnet ist und umgekehrt.
- 2 FLÜGEL: Durchgang, der aus einem Doppeltor
besteht.
- 2 FLÜGEL + INTERBLOCK: zwei Durchgänge, die je-
weils aus einem Doppeltor bestehen und unterein-
ander durch eine Schutzeinrichtung getrennt sind.
!
Jeder im Netzwerk verbundene 950N2 muss für den-
selben Intercom Modus programmiert sein.
J8
G CH CL
DS2
ON
1 2
950N2
■ VERBINDUNG
Der Anschluss der Einheiten im Netzwerk erfolgt über
3 hintereinandergeschaltete Kabel zwischen den
Steckern J8 der I/O Karten (35 ).
!
Die Sequenz, mit der die Einheiten verkabelt werden
ist frei, aber es ist unerlässlich, eine KASKADENSCHAL-
TUNG zu verwenden.
Die 2 DIP switch auf der I/O Karte müssen wie folgt
eingestellt sein:
- Auf der ersten und letzten hintereinandergeschal-
teten Einheit der Verbindung: beide ON.
- Auf den mittleren Einheiten (falls vorhanden):
beide OFF.
■ ADRESSIERUNG
Jedem im Netzwerk vorhandenen 950N2 muss eine
eindeutige ID zugeordnet werden (Menü 2.6.2 des
KP EVO), wie im Folgenden angezeigt wird.
!
Dieselbe ID darf nicht an mehr als eine Einheit des
Netzwerks vergeben werden.
■ REGISTRIERUNG
Nachdem jede Einheit verkabelt und adressiert wurde,
muss die Registrierung (Menü 2.6.3 des KP EVO) nur
auf dem 950N2 durchgeführt werden, die die ID 1
besitzt.
J8
G CH CL
DS2
ON
1 2
52
J8
G CH CL
DS2
ON
1 2
