Seite 6
6. Bedienung des PVPM

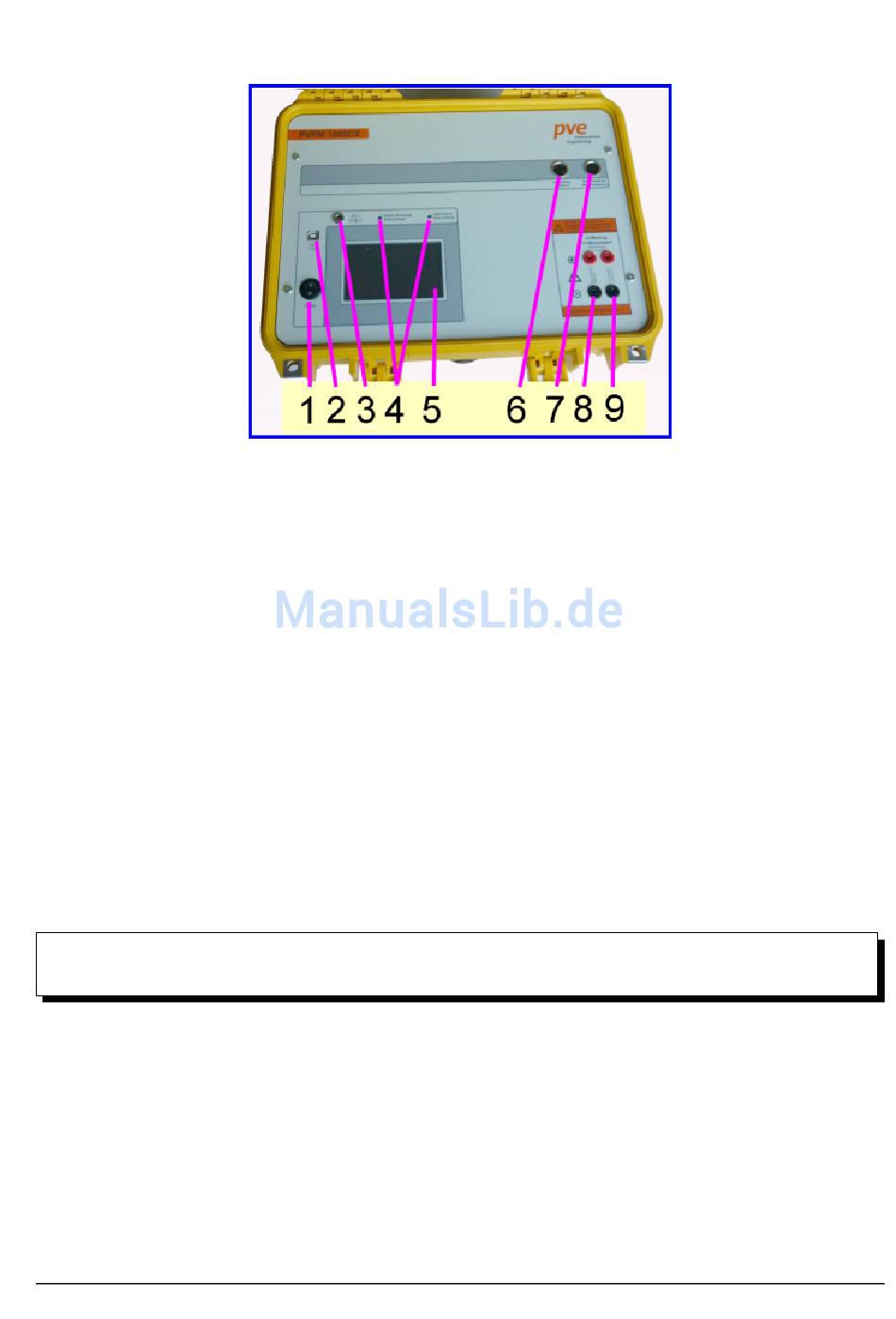

6.1. Bedienungs- und Anschluss-Elemente
1. Ein-/Ausschalter
2. USB-Schnittstelle zum PC
3. Buchse für externe Spannungsversorgung, 16V/2Adc
4. Status-Leuchten
5. Farb-Grafikdisplay
6. Einstrahlungs- oder kombinierter Einstrahlungs- und Temperatur-Eingang
7. Temperaturmesseingang Pt100 oder Pt1000
8. Vierleitermesseingang Spannungsmessung
9. Vierleitermesseingang Strommessung
6.2. Allgemeine Hinweise
Das PVPM kann, wie nahezu alle elektronischen Messgeräte, nur in einem begrenzten Temperaturbereich
arbeiten (s. Anhang). Deshalb ist es wichtig, das Sie das PVPM nicht über längere Zeit direkter
Sonneneinstrahlung aussetzen. Stellen Sie das PVPM möglichst an einem schattigen Ort auf oder schützen Sie
es bei längeren Einsätzen z.B. durch einen Schirm vor der direkten Sonneneinstrahlung.
Das PVPM ist in der Standardbauform nicht für den Einbau in andere Geräte oder Halterungen vorgesehen. Es
ist wichtig, das die Luft um das PVPM bei Betrieb frei zirkulieren kann, um eine ausreichende Wärmeabfuhr zu
gewährleisten! Zur reinen Lagerung (ohne Betrieb - also auch keine Ladung der Batterie - wenn also im Gerät
keine Wärme erzeugt wird) darf das Gerät gestapelt werden.
Während der Messung darf auf keinen Fall eine Steckverbindung gelöst werden! Durch die z.T. sehr
hohen Gleichspannungen / –ströme kann sich sonst an der Kontaktstelle ein Lichtbogen ausbilden,
der einen Brand auslösen und erhebliche körperliche Verletzungen hervorrufen kann! (s. Kapitel 4)
Die Folienfrontplatte des PVPM ist robust. Um lange Freude an dem Gerät zu haben sollten Sie sie aber
dennoch pfleglich behandeln.
Um Schäden an der Frontplatte zu vermeiden, beachten Sie bitte die folgenden Empfehlungen:
Berühren Sie die Frontplatte nicht mit scharfen oder spitzen Gegenständen. Neben der Entstehung von
Kratzern kann dies an den Stellen, an denen sich z.B. Taster hinter der Folie befinden, zur Zerstörung der
Folie führen.
Reinigen Sie die Frontplatte nur mit einem weichen, feuchten Tuch. Benutzen Sie keine
Kunststoffschwämme oder kratzende Reinigungsmittel, da hierdurch die vor dem LCD-Monitor montierte
Plexiglasplatte verkratzt, was wiederum Einfluss auf die Darstellungsqualität hat.
Das Gerätegehäuse ist in geschlossenem Zustand wasserdicht (IP67). Setzen Sie das Gerät trotzdem nicht
direkter Einwirkung von Wasser aus. Lassen Sie das Gerät nicht im Regen stehen.
PVPM1000CX
Benutzer-Handbuch
Bedienung des PVPM
PV-Engineering GmbH
