Seite 10

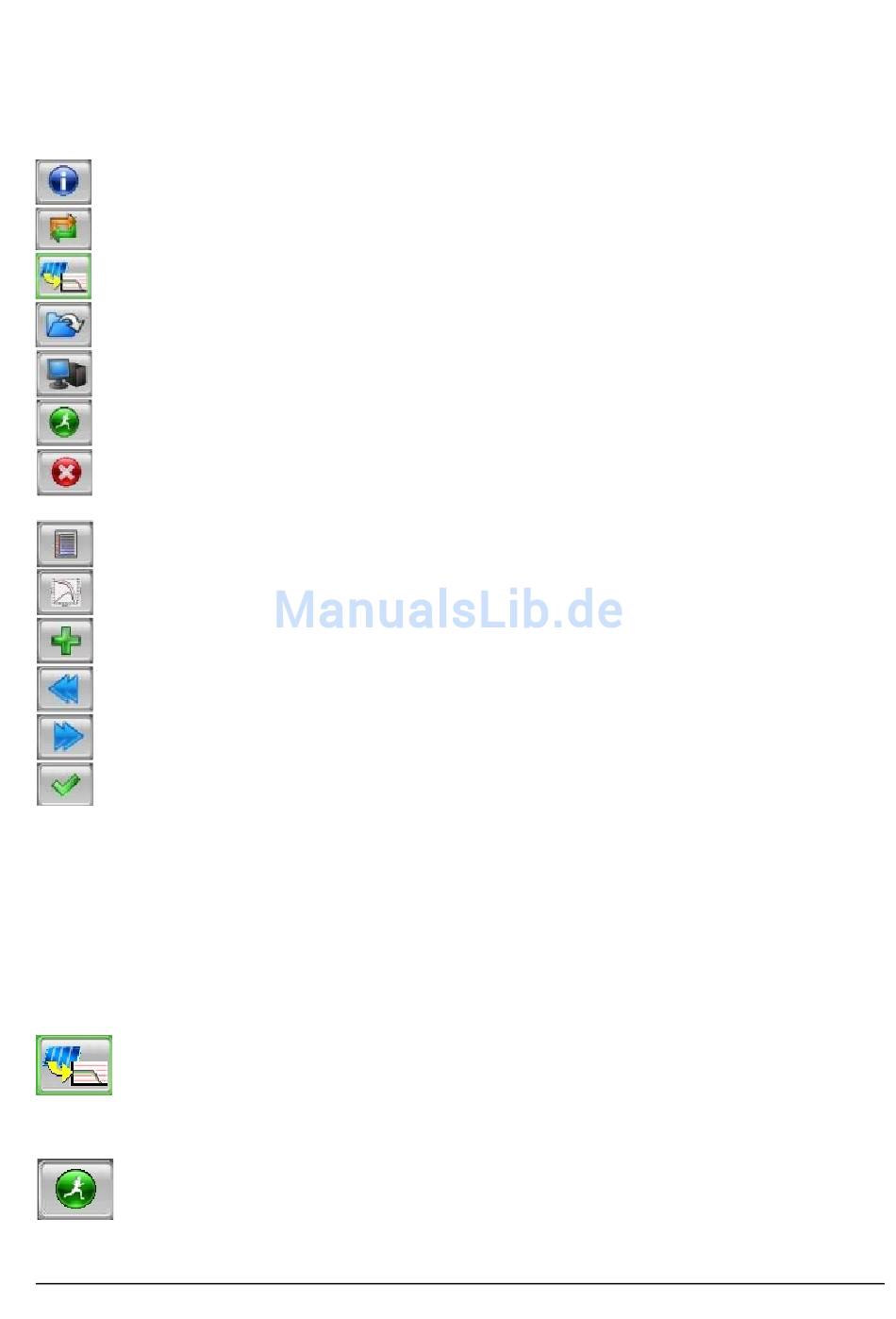

6.9. Buttons
Auf dem Bildschirm werden mögliche Aktionen durch Buttons repräsentiert, die ein Symbol für die jeweilige
Aktion tragen, also z.B. ein PC für die Transferfunktion zum PC.
Info: gibt eine Übersicht über die Buttons
Wechsel: hier kann ein Eintrag gewählt werden
Neue Kennlinien-Messung, ruft Untermenü auf
Messung aus Archiv laden
Verbindung zum PC („Transfer")
Kennlinien-Messung jetzt starten
Generell: Funktion abbrechen/beenden
Ergebnisliste anzeigen
I-U-Kennlinie anzeigen
Eintrag hinzufügen
Seite zurück
Seite vor
Auswahl bestätigen, „OK"
6.10. Messung
Bitte beachten Sie die Sicherheitshinweise in den Kapiteln 4+6 sowie die Faktoren für die Messgenauigkeit in
Kapitel 8.
Die Messung wird entweder am PVPM oder vom angeschlossenen Auswerte-PC aus gestartet (s. Kapitel 11).
Die Messung soll erst gestartet werden, wenn der Solargenerator sowie die erforderlichen Sensoren
angeschlossen sind. Die Messung selbst dauert etwa 1-2 Sekunden, anschließend wird sofort das Ergebnis
berechnet und auf dem PVPM-Display (oder auf dem PC) angezeigt.
Führt auf den Mess-Bildschirm
6.10.1. Messung starten
Dieser Programmpunkt löst eine einmalige Kennlinien-Messung aus: Die Messung läuft automatisch
ab, eventuelle Fehler werden gemeldet und die Ergebnisse wie Peakleistung, der
Serieninnenwiderstand R
abgerufen werden.
PVPM1000CX
und andere einschließlich der I-U-Kennlinie können sofort am Grafikdisplay
s
Benutzer-Handbuch
Bedienung des PVPM
PV-Engineering GmbH
