Bedienung der Transfersoftware PVPM.disp
Seite 21
11. Bedienung der Transfersoftware PVPM.disp

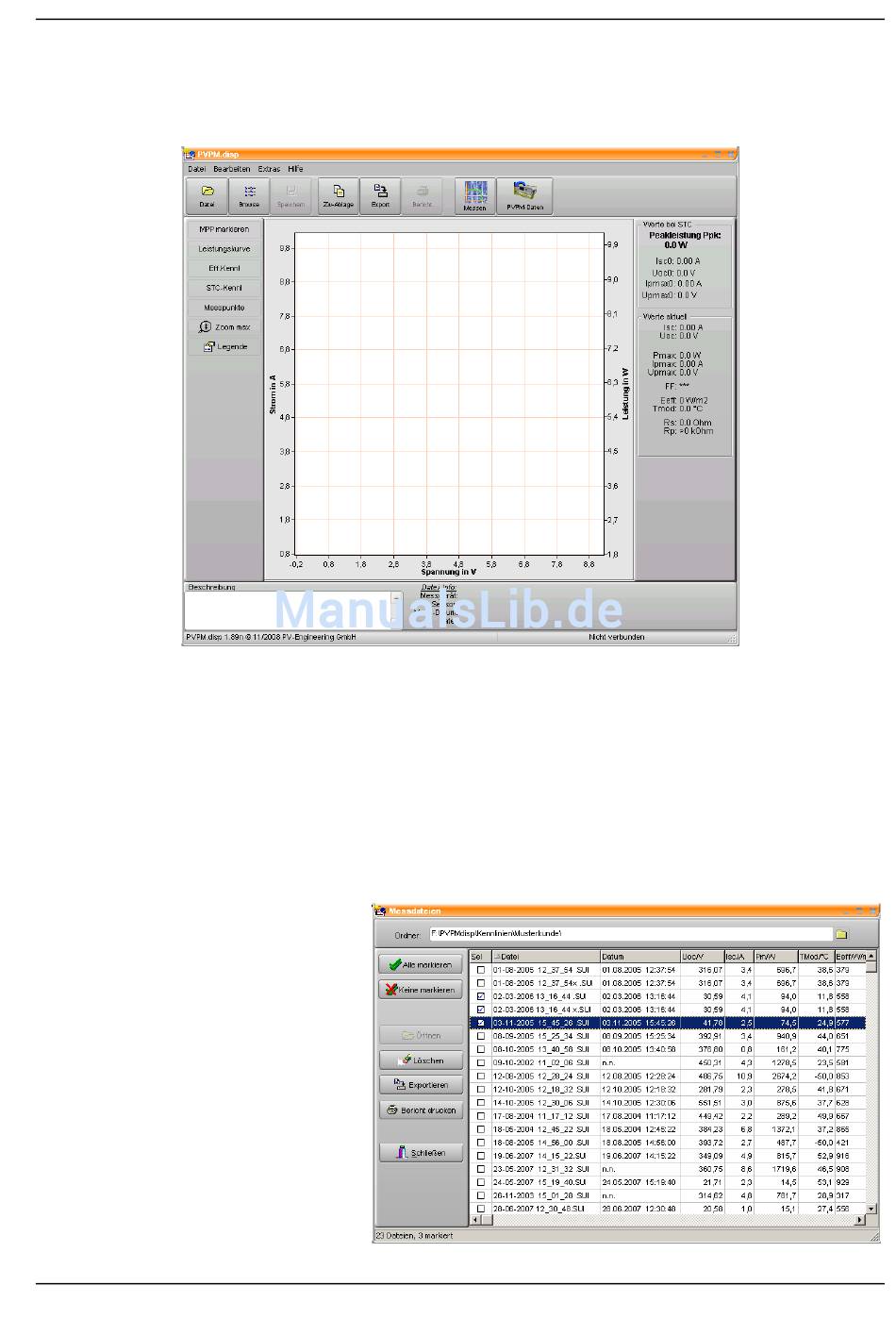

Die Installation der Software wurde in Kapitel 9 beschrieben. Nach dem Start des Programms PVPM.disp
erscheint folgende Anzeige:
Das oben gezeigte Dokument ist leer, alle angezeigten Werte sind Null. Sie können nun bereits auf der
Festplatte vorhandene Messdaten aufrufen, eine Messung vornehmen, oder Messdaten vom PVPM
übernehmen (dabei werden die ermittelten Messwerte in diesem Dokument abgelegt und Sie können diese dann
weiter auswerten oder in eine Datei speichern). Zur Auswertung stehen Ihnen das Diagramm (Liniendiagramm
der Messwerte) und die Ergebnisse (rechte Spalte) sowie die Funktion „Export" (schreiben einer Datei mit
Messwerten oder Ergebnissen in einem anderen als dem vorgegebenen Format) zur Verfügung.
Buttons, die grau dargestellt werden, sind nicht aktiviert. Sie werden erst benutzbar, wenn tatsächlich Daten
vorliegen.
11.1. Hauptmenü Datei
11.1.1. Öffnen
Zuvor erfasste und gespeicherte Kennlinien können Sie mit dem „Öffnen"-Button wieder aufrufen. Durch diese
Aktion werden die letzten im Programm verarbeiteten Daten im Hauptspeicher überschrieben. Wenn Sie diese
erhalten wollen, müssen Sie sie sichern, bevor Sie ein anderes Dokument laden. Die Dateien haben
standardmäßig die Erweiterung ".SUI".
Wenn Sie in neben dem angezeigten Verzeichnis oben im Dialogfenster auf das Verzeichnis-Symbol klicken,
können Sie im nachfolgenden Dialog das Verzeichnis angeben, dessen Messdaten dann in der Liste angezeigt
werden sollen.
In dieser Liste können Sie nun entweder einen Eintrag doppelklicken, diese Daten werden dann automatisch
geladen und im Bearbeitungsfenster dargestellt. Sie können aber auch einige oder alle Einträge in der Liste
auswählen, und diese gewählten Datensätze dann durch den entsprechenden Button löschen, exportieren oder
die Prüfberichte drucken.
PVPM1000CX
Benutzer-Handbuch
PV-Engineering GmbH
