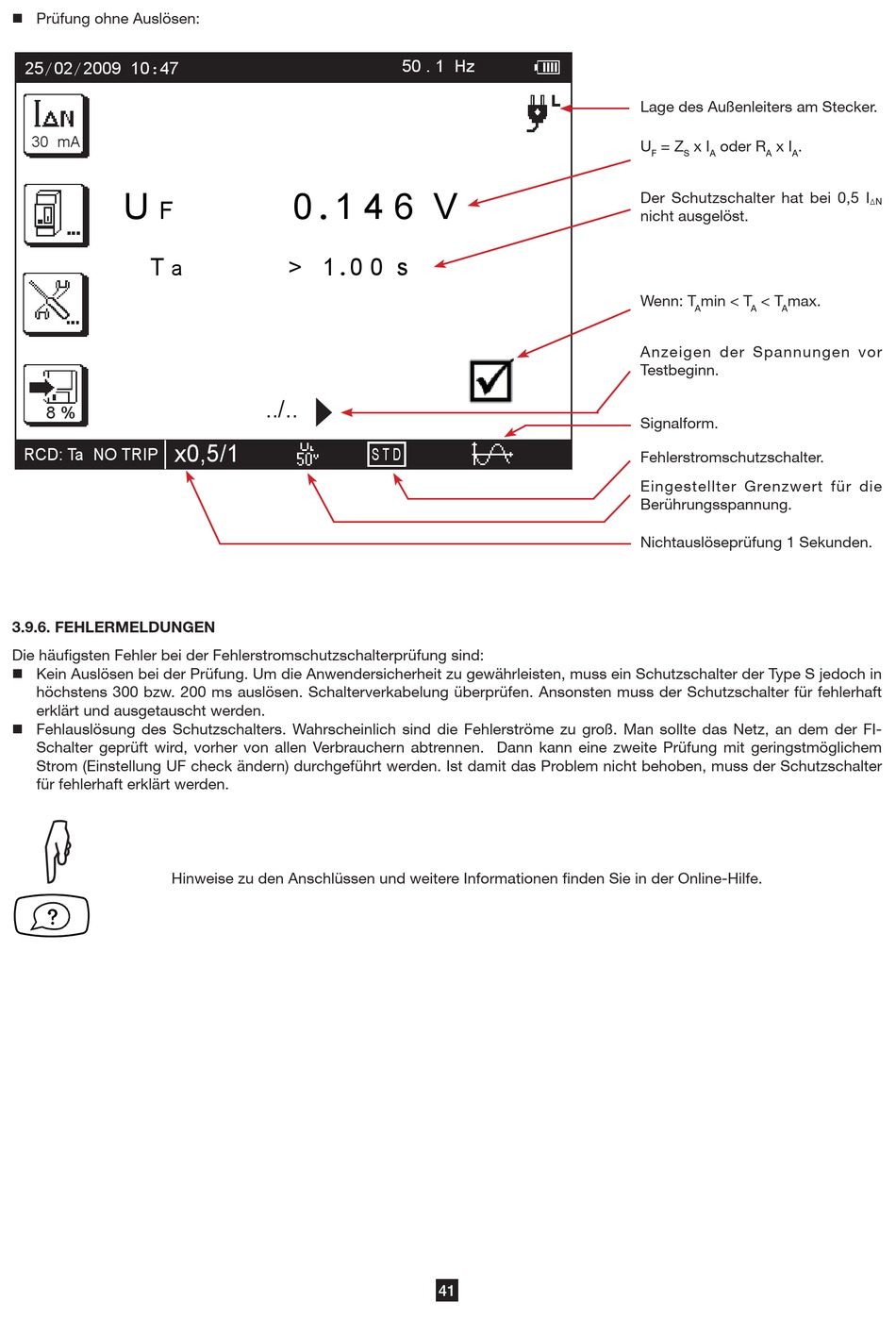

„ Prüfung ohne Auslösen:
25/02/2009 10:47
30 mA
U
F
T
a
8 %
x0,5/1
RCD: Ta NO TRIP

3.9.6. FEHLERMELDUNGEN

Die häufigsten Fehler bei der Fehlerstromschutzschalterprüfung sind:
„ Kein Auslösen bei der Prüfung. Um die Anwendersicherheit zu gewährleisten, muss ein Schutzschalter der Type S jedoch in
höchstens 300 bzw. 200 ms auslösen. Schalterverkabelung überprüfen. Ansonsten muss der Schutzschalter für fehlerhaft
erklärt und ausgetauscht werden.
„ Fehlauslösung des Schutzschalters. Wahrscheinlich sind die Fehlerströme zu groß. Man sollte das Netz, an dem der FI-
Schalter geprüft wird, vorher von allen Verbrauchern abtrennen. Dann kann eine zweite Prüfung mit geringstmöglichem
Strom (Einstellung UF check ändern) durchgeführt werden. Ist damit das Problem nicht behoben, muss der Schutzschalter
für fehlerhaft erklärt werden.

Hinweise zu den Anschlüssen und weitere Informationen finden Sie in der Online-Hilfe.
50 . 1 Hz
0.1 4 6 V
> 1.0 0 s
. . . . \
S T D
41
Lage des Außenleiters am Stecker.
U = Z x I oder R x I .
F S A A A
Der Schutzschalter hat bei 0,5 I
nicht ausgelöst.
Wenn: T min < T < T max.
A A A
Anzeigen der Spannungen vor
Testbeginn.
Signalform.
Fehlerstromschutzschalter.
Eingestellter Grenzwert für die
Berührungsspannung.
Nichtauslöseprüfung 1 Sekunden.
∆N
