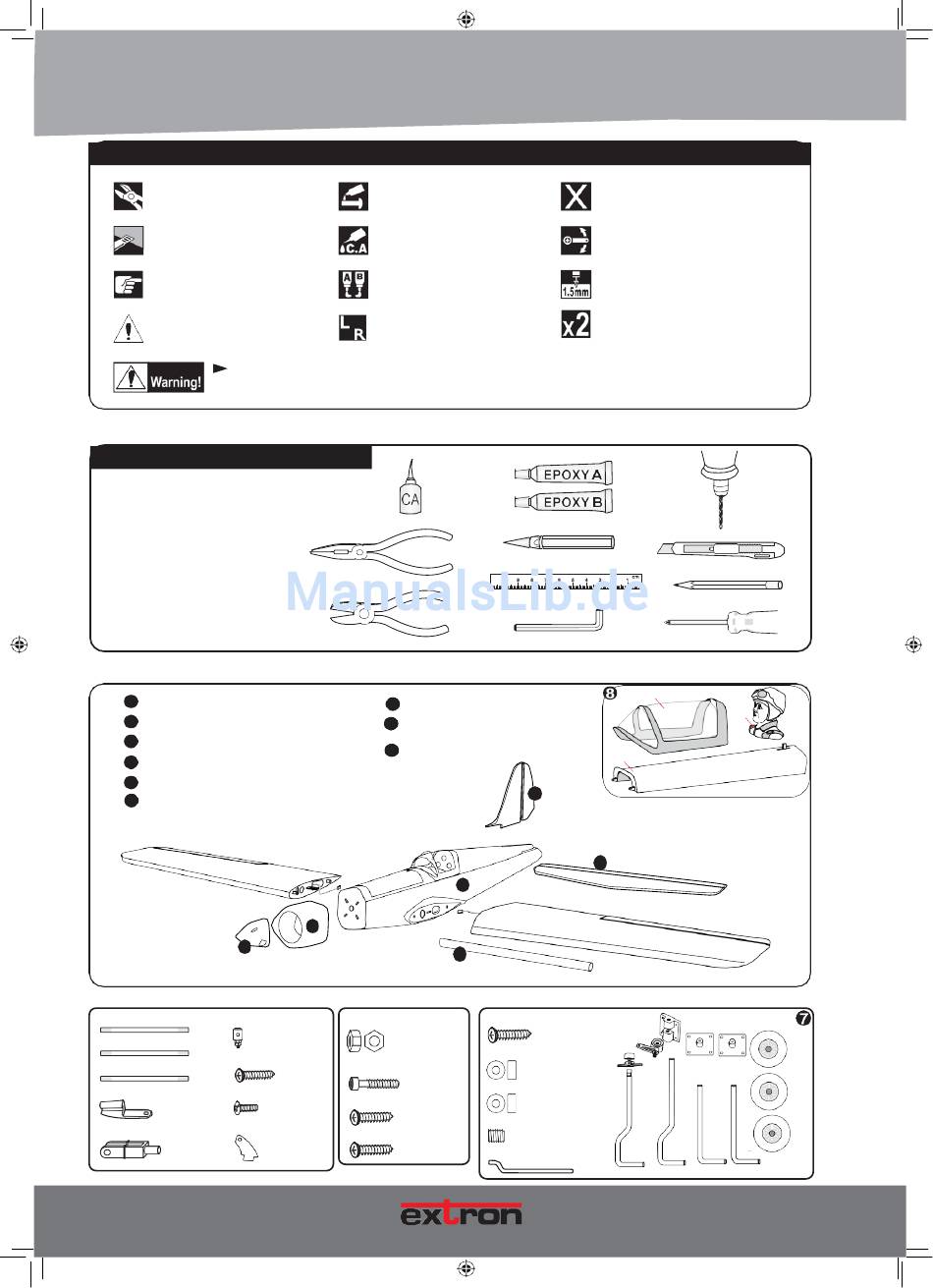

4. MONTAGE / ASSEMBLY
ERKLÄRUNG DER SYMBOLE / EXPLANATION OF SYMBOLS
Überschuss abschneiden!
Cut off excess!
Markierte Fläche abschneiden!
Cut the marked area!
Genau beachten!
Notice!
Achtung!
Attention!
WERKZEUGE / TOOLS
Für die Montage benötigen Sie das nebenstehende
Werkzeug und Klebstoff (nicht im Lieferumfang
enthalten).
For assembly, you will need the shown tools and
glue (not included).
1
Motorhaube / Cowling
2
Tragflächen / Main Wing (B1, B2)
3
Rumpf / Fuselage
4
Höhenleitwerk / Horizontal Stabilizer
5
Vertical stabilizer
6
Alu Steckungsrohr / Alu Wing Joiner
100 mm Schubstange
900 mm Schubstange
- 1
1000 mm Schubstange
- 1
Flaslink
- - - - 2
Nylon Clevis
- - - - 4
6
Manual Commander 3.indd 6
Schraubensicherung verwenden!
Use Screw Cement!
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Schrauben gut festziehen! Falls sich die Verbindung im Flug löst, gerät das Modell außer Kontrolle!
Set all screws securely. If they come off during flight, you will lose control of the aircraft.
7
Hauptfahrwerk / Main Gear
8
Canopy fuselage ( 3a: Pilot, 3b: Main canopy,
3c: Top canopy )
9
Spinner
B1
1
9
Connector
3mm Hex Nut
- - - - - - - - - 2
2x10 mm Tp Screw
3x15mm Socket head Cap Screw
- - - - 8
1.7x8mm Cap Screw
3x12mm Tp Screw
- - - 12
Horn
3.9x16mm Tp Screw
- - - - - - - 4
5
3
B2
6
3x15mm Tp Screw
- - - - 12
- - - - - 4
Wheel Collar
- - - - - - - - 3
- - - - - 4
Plastic Collar
- - - - - - - - 3
4x4mm Setscrew
- - - 2
- - - - - - - - 3
400mm Pushrod wire
- - - 4
- - 1
MODELLBAU
Nicht im Lieferumfang enthalten!
Not included!
Auf Leichtgängigkeit achten!
Move freely, NO binding!
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter
Vorgang x-mal wiederholen.
Repeat this step.
3b
3a
3c
4
Art.-Nr. / Item-No. X8981/X8982
