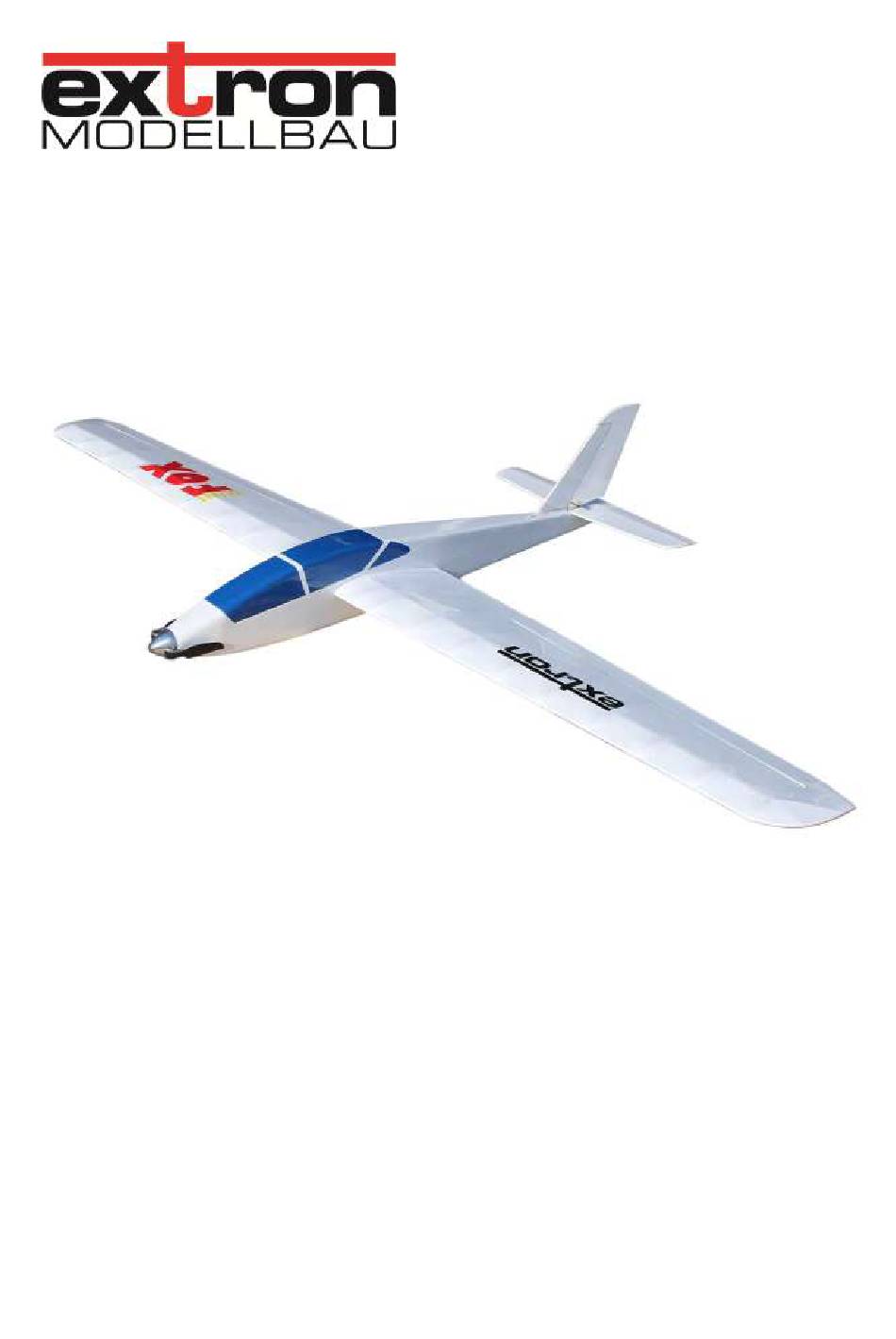

Bauanleitung
Fox Mini
# X5580
Spannweite 1250mm
R/C Flugmodell für Elektroantriebe
Steuerung über 4 Kanäle (Seitenruder, Höhenruder, Querruder, Motor)
MADE IN GERMANY
English Instructions
are available for download. Please check the product page on our website
Instructions en français
disponibles en téléchargement. Visitez notre site Internet.
Istruzioni in italiano
disponibili per il download. Visita il nostro sito web.
Verwandte Anleitungen für Extron Fox Mini
Inhaltszusammenfassung für Extron Fox Mini
- Seite 1 Bauanleitung Fox Mini # X5580 Spannweite 1250mm R/C Flugmodell für Elektroantriebe Steuerung über 4 Kanäle (Seitenruder, Höhenruder, Querruder, Motor) MADE IN GERMANY English Instructions are available for download. Please check the product page on our website Instructions en français disponibles en téléchargement. Visitez notre site Internet.
- Seite 2 Bitte prüfen Sie vor Baubeginn den Sonderzubehör Baukasteninhalt. E-Brushless Antriebsset für Fox Mini, # X5570 [4] Servo MASTER S706MG , # C6702 Falls irgendwelche Teile fehlen oder beschädigt sind, LiPo Akku EXTRON X2 500-3S, # X6408 teilen Sie uns dies bitte umgehend per eMail mit an: Fernsteuersystem MASTER GigaProp 6, # C8802 info@extron-modellbau.de...
- Seite 3 Rumpf Rumpfunterteil B5 einsetzen Bauteile E5 auf die Rumpfseitenwände C1 und D1 exakt aufeinander leimen Motorspant G1 einsetzen, Rumpfunterteil vorsichtig biegen und mit dem Motorspant verkleben Spanten E2 und E4 einsetzen Obere Beplankung B4 vorne auf den Rumpf kleben Spant E3 und das zweite Rumpfseitenteil einsetzen...
- Seite 4 Bauteil C5 schräg anschleifen Messingrohre 5x50mm und 4x50mm sowie Bauteil B4 einkleben Bauteil C5 in den Rumpf einkleben. Das Bauteil C3 probehalber aufsetzen und die Magnetwirkung prüfen Magnete in die Teile C3 und C5 einkleben (Polarität beachten)
- Seite 5 Ein Bauteil C2 schräg anschleifen Nun werden die beiden Seitenteile der Kabinenhaube C1 angepasst und vorsichtig an C3 und C5 mit etwas Klebstoff angeheftet. ACHTUNG NICHT mit den Ein Bauteil C2 in den Rumpf einkleben Rumpfseitenteilen verkleben In das zweite Bauteil C2 werden 15mm lange Stücke vom beiliegenden Bowdenzug eingesteckt.
- Seite 6 Das Oberteil der Kabinenhaube wird mit den Teilen C7 Die Füllstücke D3 werden an den vorderen beplankt Rumpfschrägen oben aufgeklebt. Vorher muss die Auflagefläche am Rumpf flach angeschliffen werden damit die Bauteile D3 richtig aufliegen und verklebt werden können Anschließend die Beplankung C6 aufkleben An der Rumpfunterseite werden dann die Füllstücke D2 angeklebt.
- Seite 7 Der Spinnerkreis sollte vorne am Motorspant Kante am Höhenruder B3 schräg anschleifen angezeichnet werden damit nun das Rumpfvorderteil rund verschliffen werden kann Leitwerk Höhen und Seitenruder probehalber aufstecken Tragflächen Kante am Seitenruder B1 schräg anschleifen damit es Hier wird der Aufbau der ersten Tragflächenhälfte sich später frei bewegen kann gezeigt.
- Seite 8 Unter den Tragflächenholm E1 wird mit 2mm Übermaß Nasenleiste aus Rundholz Ø 4mm (L=560mm) die Kiefernleiste 2x5mm (L=560mm) platziert und platzieren. ACHTUNG SEHR WICHTIG! Den rechten gerade ausgerichtet, anschließend verkleben Winkel von Wurzelrippe E1 zur Nasenleiste unbedingt mit einem rechtwinkeligen Dreieck überprüfen Außerdem muss dringend die V-Form mit der Schablone (Befindet sich auf Baugruppe D) vor dem Kleben eingestellt werden...
- Seite 9 Vor der Endleiste müssen Verstärkungsstücke angeklebt werden die aus den Leisten A1 geschnitten werden. Trennlinien sind auf den Leisten A1 markiert Servorahmen F1 wie gezeigt unten ankleben Um ein späteres Durchrutschen der Flächenverbinder aus Stahldraht zu verhindern, empfiehlt es sich hinter den Messingrohren in der Tragfläche Abfallstücke als „Stopper“...
- Seite 10 dem 3mm und 4mm Stahldraht seitlich an den Rumpf gesteckt und mit einem O-Ring zusammengehalten. Vorher müssen in die Wurzelrippen E1 der Tragflächen noch die Schraubhaken 2.3x20 eingedreht werden Endmontage Nachdem der Rohbau sauber verschliffen wurde, kann das Modell bespannt werden. Wir empfehlen Fix It! Bespannfolie oder Bespanngewebe.
- Seite 11 Seitenruder = +/- 20 mm Holm- und Rippenbruch! Höhenruder = +/- 4 mm Querruder = +/- 7mm © Extron Modellbau, April 2025 Um das Modell während des Landeanflugs schneller abzubremsen, können beide Querruder etwas nach Bauanleitung Version 1.0 oben gestellt werden sofern Ihre Fernsteuerung diese (Mischer) Funktion unterstützt.
