Extron COMMANDER 3 Bauanleitung Seite 21

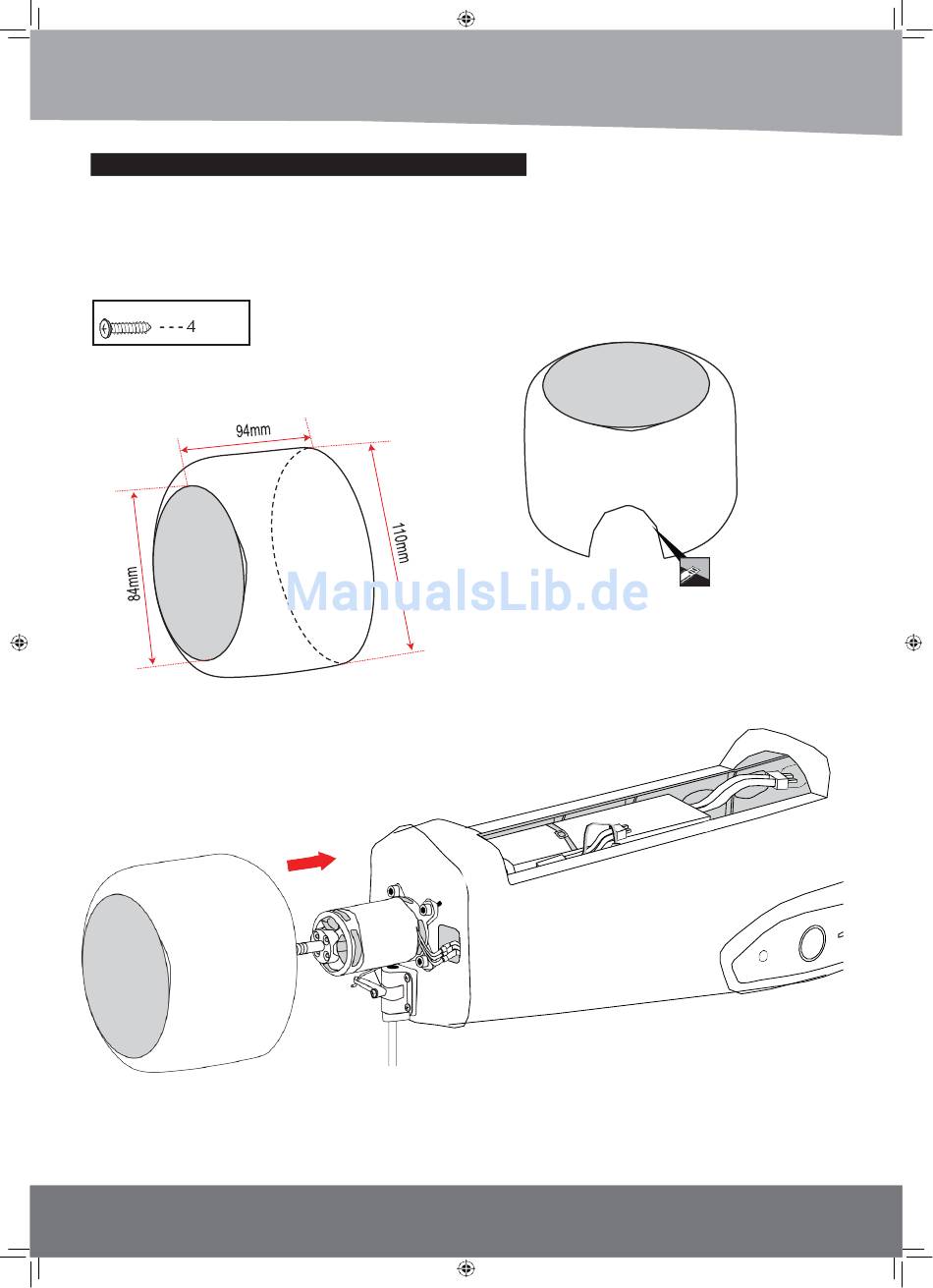

MOTORHAUBE / COWLING
1. Schieben Sie die Motorhaube über den Motor auf den Rumpf auf. Richten
Sie die Motorhaube exakt aus, so dass die Motorwelle mittig sitzt. Sichern Sie
die Motorhaube in dieser Position mit Tape. / Slide the fberglass cowl over the
motor. align the front of the cowl with the crankshaft of the motor. The front of
the cowl should be positioned so the crankshaft is in nearly the middle of the
cowl opening. Hold the cowl frmly in place using pieces of masking tape.
3x12 mm Tp Screw
TOP VIEW
Art.-Nr. / Item-No. X8981/X8982
Manual Commander 3.indd 21
2. Bohren Sie drei Löcher ø2,0 mm durch die Motorhaube und den Motorspant,
wie dargestellt. Drill three ø2,0 mm pilot holes through both side of the cowl
and the side edges of the frewall, as shown.
3. Entfernen Sie das Tape und montieren Sie die Motorhaube mit den drei
Schrauben. / Remove the tape and install the cowling with the three screws
accordingly.
