Extron COMMANDER 3 Bauanleitung Seite 27

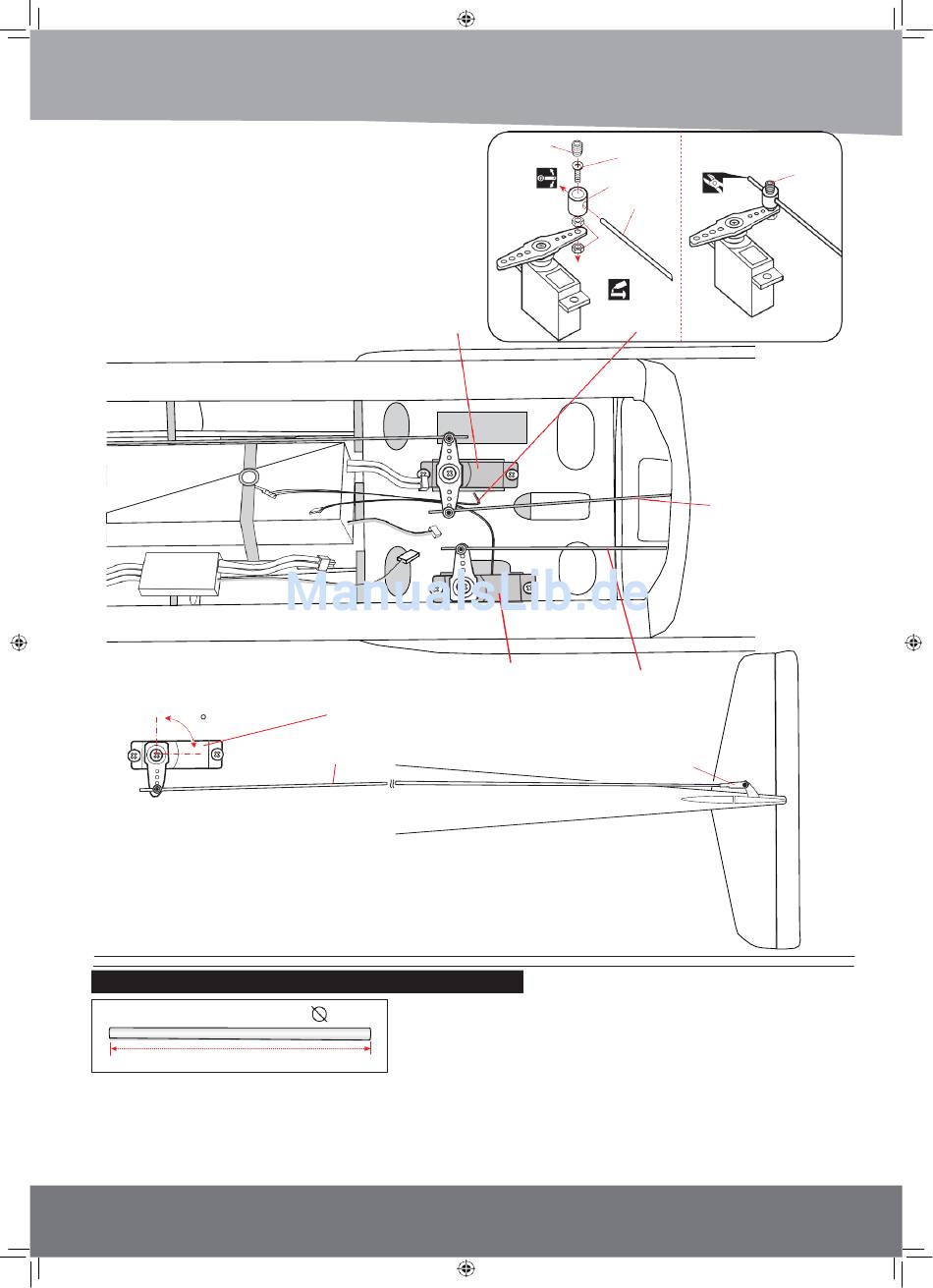

RUMPF OBERSEITE
FUSELAGE TOP SIDE
90
MONTAGE DER TRAGFLÄCHE / INSTALLATION MAIN WING
Aluminium Steckungsrohr
Prüfen Sie, ob sich das Aluminium Steckungsrohr leicht in die Flächenteile
einführen lässt. Ggf. mit feinem Schleifpapier (240er) die Kanten der Rohre
nacharbeiten bis sich das Steckungsrohr leicht einführen lässt. / Test ft the
aluminium tube dihedral brace into each wing half. The brace should slide in
easily. lf not, use 240 grit sand around the edges and ends of the brace until it
fts properly.
Art.-Nr. / Item-No. X8981/X8982
Manual Commander 3.indd 27
Seitenruder-Servo
Rudder Servo
Seitenrudergestänge
Rudder Linkage
19mm
407mm
www.extron-modellbau.de
4x4mm
Setscrew
Linkage Stopper
2mm
Höhenruder-Servo / Elevator Servo
2x10mm
4x4mm
Setscrew
Pushrod
Seitenrudergestänge
Rudder Linkage
Höhenrudergestänge
Elevator Linkage
Ruderhorn
Horn
27
