4. MONTAGE / ASSEMBLY

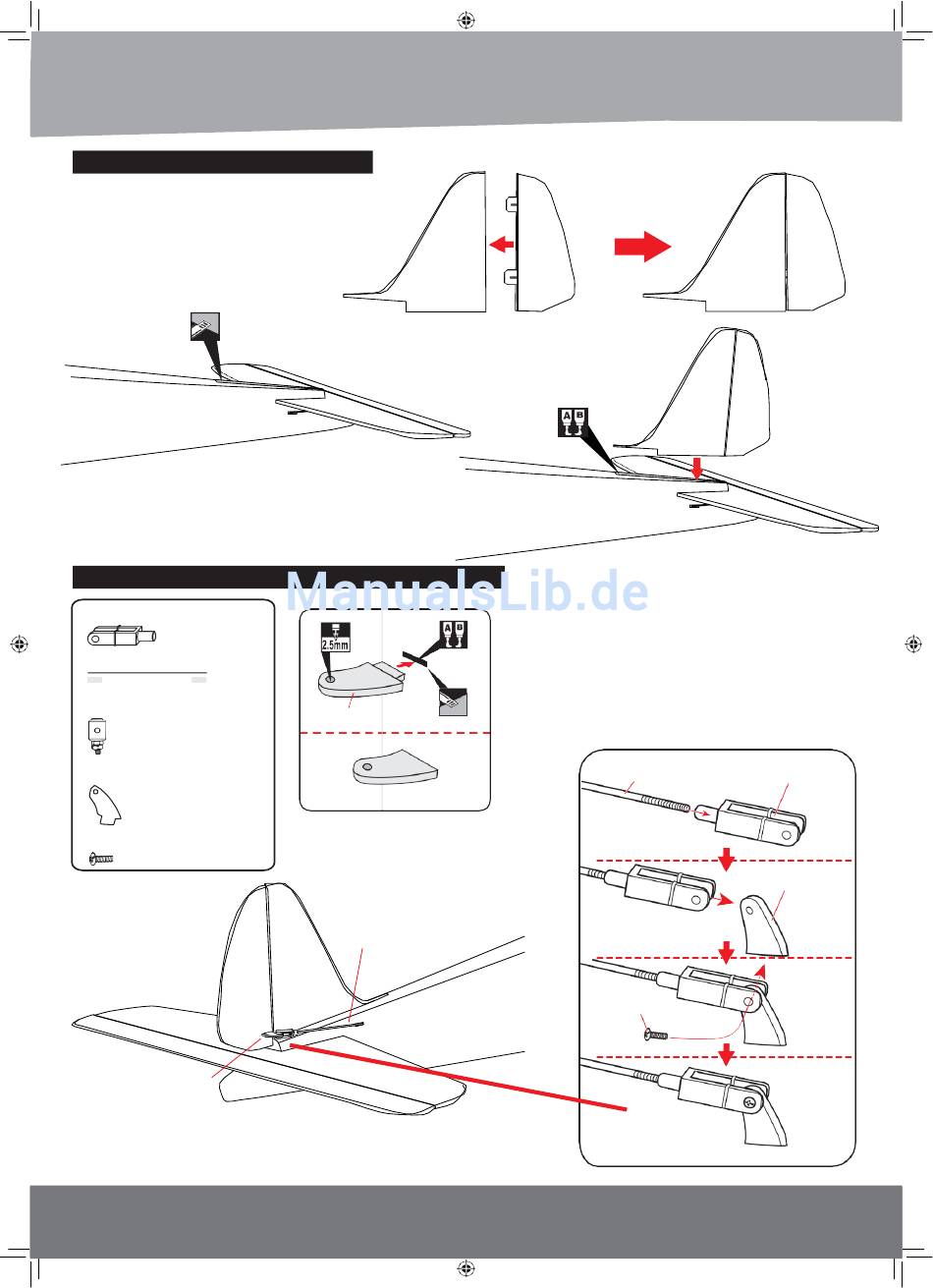

INSTALLATION THE VERTICAL STABILIZER
1. Kleben Sie die Scharniere für das Seitenruder ein, verfahren Sie dabei in der
gleichen Weise wie bei den Querrudern. / Hinges for Rudder are glued in the
same way like the ailerons before.
Draufsicht
TOP VIEW
SEITENRUDER ANLENKUNG / RUDDER LINKAGE
Nylon Clevis
- - - - - - - - - 1
1000 mm Schubstange
----------
Connector
- - - - - - - - - 1
Horn
- - - - - - - - - 1
1.7x8mm Cap Screw
- - - - - - - - - 1
Draufsicht
TOP VIEW
Ruderhorn
Horn
26
Manual Commander 3.indd 26
1
Ruderhorn
Horn
Seitenrudergestänge
Rudder Linkage
MODELLBAU
Seitenruder
Rudder
Gestänge
Push Rod
1.7x8mm
Art.-Nr. / Item-No. X8981/X8982
M2
Ruderhorn
Horn
