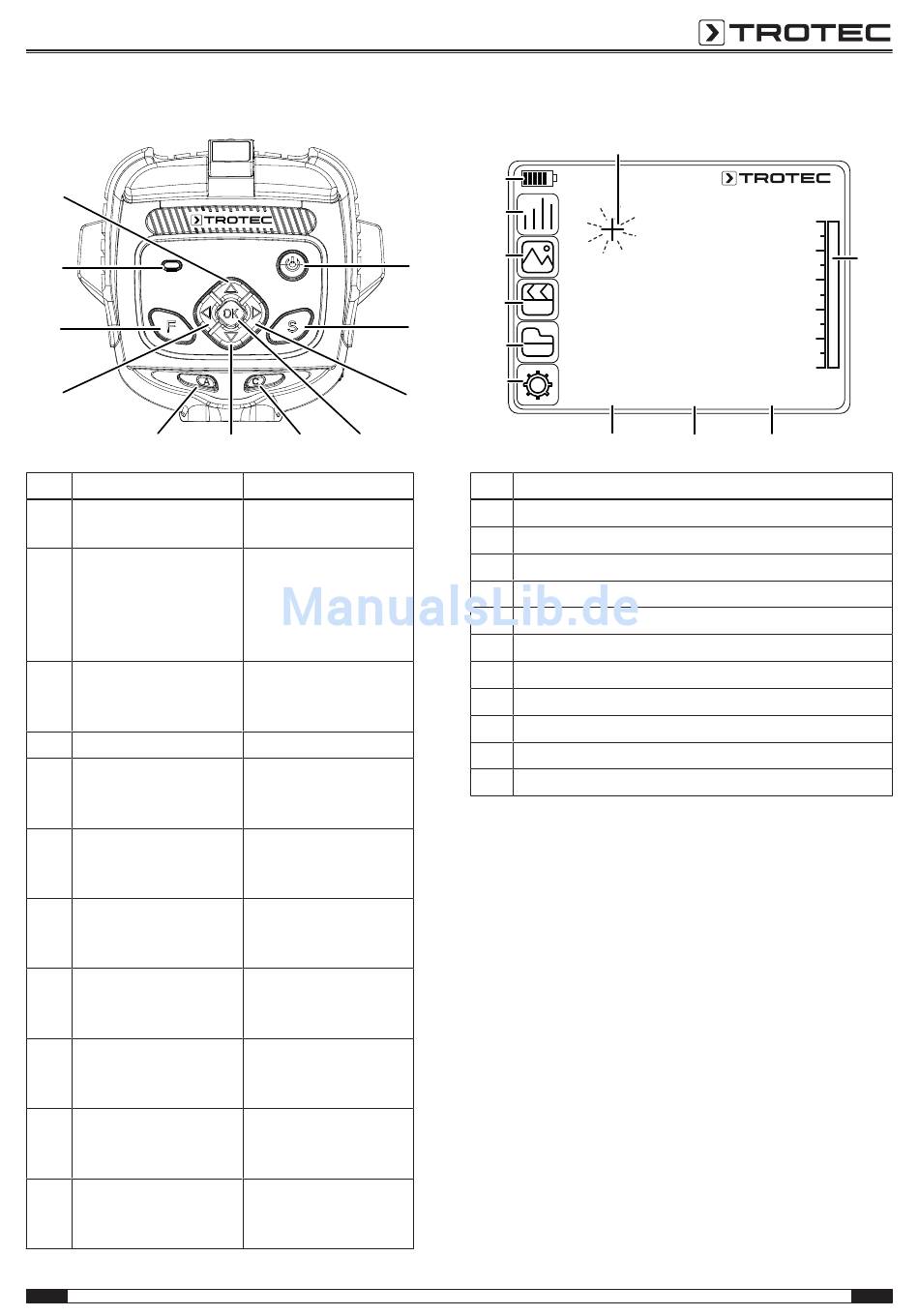

Bedienfeld
23
22
21
20
19
Nr. Bezeichnung
13 Ein-/Aus-Taste
14 Taste S: Bild einfrieren
aktivieren oder Foto
aufnehmen
15 Pfeiltaste rechts /
LEVEL hoch
16 Taste OK
17 Taste C: Hauptmenü
bzw. Zurück-Taste
18 Pfeiltaste runter /
SPAN zusammen
19 Taste A: Shutter-Taste /
Automatischer Abgleich
20 Pfeiltaste links /
LEVEL runter
21 Taste F: Fokussierung
auf Messobjekt
aktivieren
22 Akku-LED (leuchtet beim
Laden)
23 Pfeiltaste hoch /
SPAN auseinander
DE
18 17 16
Bedeutung
Gerät ein- und
ausschalten
Kurzes Drücken friert
das aktuelle Bild ein,
ca. 5 s gedrückt halten,
um ein Foto
aufzunehmen
Taste zur Menü-
Steuerung, Regelung des
Pegel (Level)
Bestätigung der Eingabe
Direkt zum Hauptmenü
oder ein Menü zurück
gehen
Taste zur Menü-
Steuerung, Regelung des
SPAN
Automatischen Abgleich
(Kalibrierung)
durchführen
Taste zur Menü-
Steuerung, Regelung des
Pegel (Level)
Aktivieren des
manuellen /
automatischen Fokus
rot (Akku wird geladen),
grün (Akku ist vollständig
geladen)
Taste zur Menü-
Steuerung, Regelung des
SPAN
Display
34
33
32
13
31
14
30
29
15
Nr. Bezeichnung
24 Messpunkt
25 Temperaturskala (dynamisch)
26 Anzeige Uhrzeit
27 Anzeige Entfernung
28 Anzeige Emissionsgrad
29 Menü Einstellungen
30 Menü Datei
31 Menü Media
32 Menü Bild
33 Menü Analyse
34 Anzeige Ladestatus Akku
Wärmebildkamera XC300
24
1:29.5
Emiss: 0.95 Dist: 1.5 14:23
28
27
35.6
25
28.4
26
